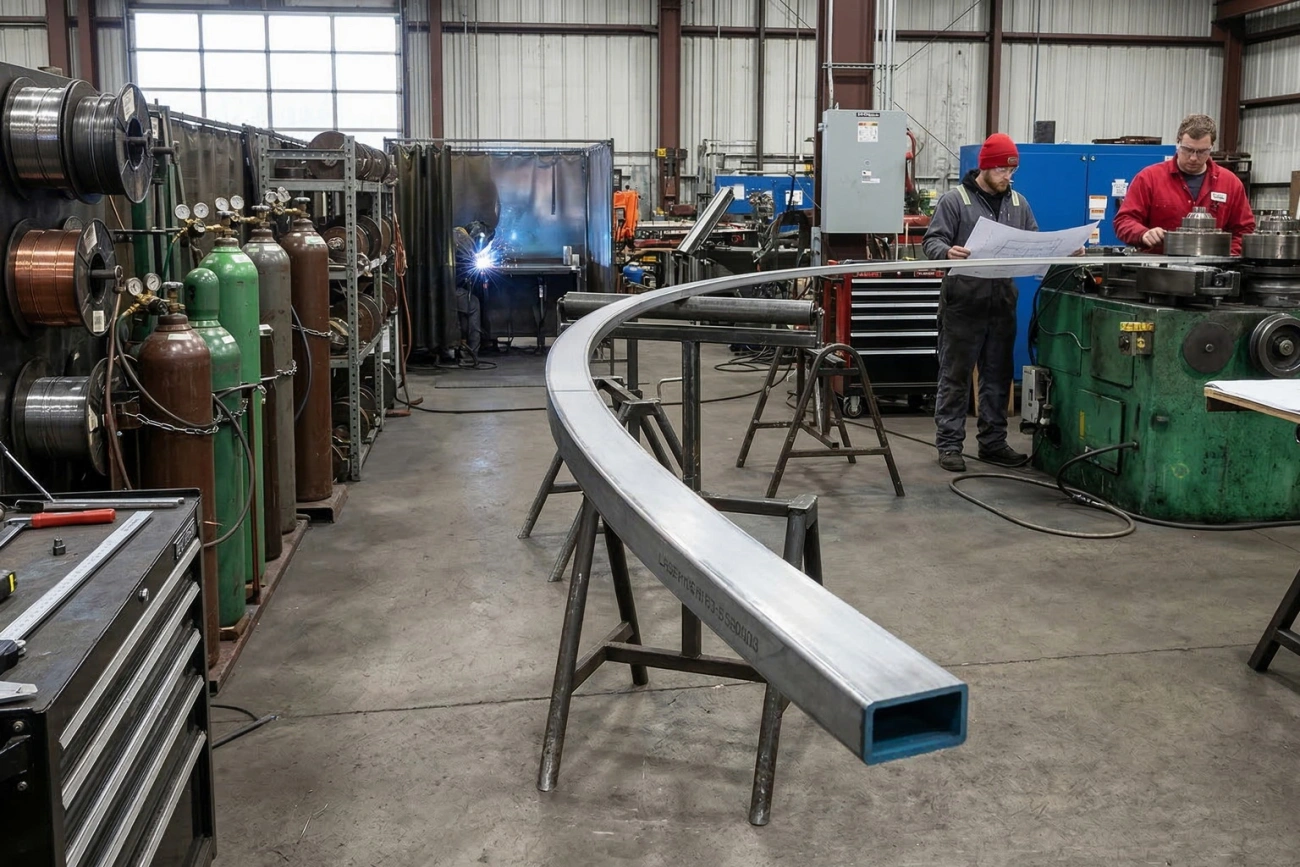

Прямоугольная труба: стабильная геометрия при гибке по разным осям

При гибке прямоугольного профиля основной риск связан с сохранением формы сечения после прохода и разгрузки. Именно здесь проявляются расхождение диагоналей, уход полок из параллели, локальная волна на наружной грани и скручивание по длине дуги, которое в производственной практике называют «винтом». Для рам, каркасов, стоек, ограждений и силовых узлов этого достаточно, чтобы деталь сохранила угол и длину, но потеряла собираемость и чистую геометрию в изделии.

В работе МСК МЕТАЛЛ такие заказы требуют более жёсткой технологической логики, чем может показаться по чертежу. Прямоугольная труба по широкой и по узкой стороне ведёт себя по-разному: меняется сопротивление сечения, по-разному нагружаются полки и углы, иначе работает зона сжатия и растяжения. Вслед за этим меняются безопасный радиус, схема опоры, характер прижима, порядок установов и критерии приёмки.

Для деталей с требованиями к повторяемости партии и к качеству лицевой поверхности важен один практический принцип: технологию оценивают по результату после разгрузки, а не по внешне «красивому» моменту гибки. Именно в этот момент становится видно, удержало ли сечение прямоугольность, сохранилась ли плоскость полок и не появился ли скрытый разворот профиля вокруг продольной оси.

Почему ось критична

Прямоугольное сечение анизотропно по жёсткости. Это означает, что при гибке по двум главным осям профиль сопротивляется нагрузке по-разному. Для трубы B × H × t моменты инерции по сильной и слабой оси различаются достаточно заметно, поэтому два внешне похожих гиба на одном и том же профиле фактически являются двумя разными технологическими задачами.

Практический ориентир: чем больше различие между сторонами B и H и чем меньше толщина стенки t, тем выше чувствительность профиля к потере формы на менее выгодной схеме нагружения.

Параметр	Гибка по широкой стороне	Гибка по узкой стороне
Сопротивление сечения	Обычно выше	Обычно ниже
Риск локального смятия	Чаще смещается к углам и внутренней зоне	Чаще проявляется на широкой полке
Чувствительность к «винту»	Растёт при слабой боковой поддержке	Растёт при перекосе прижима и подачи
Требования к опоре	Критичен контроль бокового увода	Критична стабилизация полок и углов

Разная жёсткость и риск «винта»

Скручивание появляется в тот момент, когда в систему кроме чистого изгиба попадает дополнительный крутящий компонент. Источник обычно один из трёх: асимметрия опоры, перекос прижима или нестабильная подача. Для прямоугольной трубы это особенно чувствительно, потому что полки и углы сами подталкивают сечение к развороту вокруг продольной оси. На длинных деталях проблему дополнительно усиливает свободное плечо заготовки, которое создаёт паразитный момент ещё до входа в основную зону деформирования.

Ранние признаки такого процесса лучше отслеживать прямо во время прохода:

• заготовка уходит с расчётной траектории;
• кромки полок начинают работать по свету по-разному;
• после снятия с оснастки деталь неплотно ложится на базовую плоскость;
• диагонали в соседних контрольных сечениях начинают расходиться;
• по дуге появляется лёгкий разворот сечения.

Контрольный ориентир: если разница диагоналей после гибки превышает исходный допуск профиля более чем на 30–50%, процесс уже уходит в зону нестабильности. В такой ситуации проблему обычно создаёт схема удержания профиля, а не «недокрученное» усилие.

Где профиль «проваливается» первым

Первая потеря формы обычно возникает в переходных зонах у углов или в наиболее нагруженной полке — в зависимости от выбранной оси. При работе по слабой оси широкая грань легче получает локальную волну или поджатие. При работе по сильной оси профиль внешне выглядит устойчивее, однако внутренние напряжения часто уходят в перекос сечения, особенно на тонкостенных трубах с длинной свободной базой. После разгрузки это проявляется ещё сильнее: одна полка возвращается активнее другой, и прямоугольное сечение начинает «раскрываться» в небалансную форму.

Поэтому в реальной технологии оценивают сразу три уязвимые зоны: внутреннюю полку в зоне сжатия, наружную полку в зоне растяжения и углы с прилегающими участками стенки. Именно там быстрее всего видны первые признаки местной потери устойчивости.

Как выбрать безопасный радиус

Универсального минимального радиуса для всех прямоугольных профилей нет. Один и тот же размер, например 60×40×2, по разной оси, на разной длине детали и при разной схеме опоры даст разные пределы по устойчивости. Радиус подбирают по геометрии детали и по качеству сечения, которое должно сохраниться после гибки.

Базовая инженерная оценка: отношение R/t — один из главных индикаторов риска, где R — рабочий радиус, а t — толщина стенки. При уменьшении R/t быстро растут напряжения в наружной зоне растяжения и вероятность смятия или волны во внутренней зоне сжатия. Для первичной оценки полезно учитывать и коэффициент стройности стенки: λ = b/t, где b — расчётная ширина нагруженной полки. Чем выше λ, тем легче полка теряет местную устойчивость.

При выборе безопасного радиуса имеет смысл учитывать один набор факторов:

• соотношение сторон прямоугольного профиля;
• толщину стенки и пластичность материала;
• требования к лицевой поверхности;
• длину прямых участков до и после дуги;
• допустимый объём правки после гибки;
• уровень повторяемости, который нужен на партии.

Когда приоритетом становятся повторяемость и удержание формы сечения, полезно заранее соотнести задачу с практикой гибки профильной трубы, где главным ограничителем выступает уже не достижение угла, а сохранение геометрии после прохода и возврата материала.

Оснастка и техника

Качество гибки прямоугольного профиля определяется тем, как усилие распределено по сечению и по опорам. Когда оснастка удерживает трубу по нужным граням, ограничивает свободу углов и стабилизирует линию подачи, профиль сохраняет форму заметно лучше. Когда опора выбрана формально, значительная часть дефекта закладывается ещё до момента основного деформирования.

Опоры по граням и углам

Для прямоугольной трубы важна направленная поддержка, а не случайный контакт в одной-двух точках. На радиусе профиль стремится уйти в зону наименьшей жёсткости, поэтому оснастка должна заранее ограничивать этот сценарий. Особенно чувствительны полки и углы: именно через них уходит форма, когда сечение получает лишнюю свободу. На длинных деталях полезна промежуточная поддержка свободного плеча, потому что собственная масса заготовки на большой длине способна дать увод, который затем ошибочно принимают за нестабильность материала.

Прижим без следов на лицевой

Лицевая сторона прямоугольной трубы чувствительна к отпечаткам, рискам и локальному поджатию. Чем мягче металл и чем заметнее будущая окраска или декоративная отделка, тем строже требуется контроль контактных давлений, состояния вставок и чистоты рабочих поверхностей.

Здесь полезно держать в голове простую зависимость: p = F/A, где F — сила прижима, а A — фактическая площадь контакта. Для технолога формула важна как ориентир: дефект поверхности обычно возникает из-за несоответствия между усилием, геометрией контакта и материалом рабочей вставки. Слишком узкая зона прижима даёт отпечаток, слишком «размазанный» контакт ухудшает удержание и позволяет профилю смещаться в момент гибки.

Последовательность, чтобы не «сломать» последнюю дугу

На сложных деталях порядок операций влияет на результат почти так же сильно, как подбор оснастки. Последняя дуга часто страдает из-за накопленных остаточных напряжений и неудобной базы для повторной установки. Предыдущие гибы уже меняют жёсткость детали, поэтому следующая операция проходит в других условиях, чем на прямой заготовке.

Рабочая логика здесь строится последовательно:

1. сначала выбирают наиболее устойчивую базу для первой установки;
2. затем определяют участки, которые должны сохранить максимальную жёсткость до финального этапа;
3. после этого раскладывают порядок гибов так, чтобы геометрически уязвимые зоны оставались управляемыми по опоре;
4. на каждом переходе между установами проверяют влияние предыдущей дуги на посадку детали и на линию усилия.

Если задача завязана на большую дугу и стабильный радиус, технологически корректнее ориентироваться на режимы, близкие к радиусной гибке профильной трубы, где результат удерживается всей цепочкой операций: базированием, протяжкой, поддержкой и контролем возврата после разгрузки.

Контроль и приёмка

Даже сильная технология теряет смысл при слабой приёмке. Проверка только угла и общей длины для прямоугольного профиля недостаточна. Основной дефект чаще сидит в диагонали, параллельности полок, фактическом радиусе и поведении детали на плоской базе. Именно эти параметры потом выходят на сборке в виде перекоса, зажатого крепежа и плавающих зазоров.

Диагональ и параллельность полок

Диагональ — один из самых честных индикаторов скручивания и потери формы. Измерение выполняют по нескольким контрольным сечениям, а не в одной точке. Если сечение после гибки сохраняет прямоугольность, диагонали остаются близкими друг к другу, а полки удерживают параллельность по длине дуги.

Быстрая проверка: в одном сечении измеряют две диагонали d1 и d2, затем считают Δd = |d1 − d2|. Рост Δd по длине дуги хорошо показывает начало скручивания ещё до того, как дефект становится явно виден визуально.

Радиус по хорде

Визуальный шаблонный контроль подходит только для грубых изделий. Когда деталь входит в ответственный узел, радиус лучше проверять по хорде и стреле прогиба. При известных длине хорды L и стреле h радиус определяют по формуле R = L²/(8h) + h/2.

Преимущество такого метода связано с повторяемостью. Он позволяет сравнивать детали внутри партии и быстро видеть, насколько стабилен процесс. Для корректной оценки важно использовать одну и ту же базу измерения, иначе разброс значений будет связан уже не с технологией, а с разным способом контроля. Когда требуется системный контроль радиуса, формы сечения и повторяемости, логично рассматривать задачу в общем контуре гибки труб, где параметры оцениваются как связанная система.

Правка без потери геометрии

Правка допустима только в том случае, когда она возвращает размер без накопления нового дефекта. Наиболее опасный сценарий выглядит одинаково: вытягивается один параметр, а соседний уходит в сторону. После такой корректировки можно получить приемлемую диагональ и одновременно испортить радиус, плоскость полки или состояние лицевой стороны.

В приёмке и в доводке детали полезно держать короткий рабочий чек-лист:

• разница диагоналей в нескольких контрольных сечениях;
• параллельность полок на дуге и на прямых участках;
• фактический радиус по хорде и стреле;
• плотность укладки детали на базовую плоскость;
• состояние лицевой поверхности после гибки и возможной правки.

Если для исправления требуется заметное силовое воздействие, это уже сигнал о слишком жёстком или нестабильном технологическом режиме. В такой ситуации результат правильнее улучшать через настройку процесса, а не через тяжёлую финишную коррекцию.

При гибке прямоугольной трубы по разным осям результат определяется совокупностью факторов: безопасным радиусом, симметричной поддержкой, чистым прижимом, продуманной последовательностью установов и строгим контролем после разгрузки. Когда технология собрана по этим принципам, профиль сохраняет форму сечения, полки остаются в рабочем допуске, а деталь проходит в сборку без лишней компенсации и без борьбы с «винтом» уже на монтаже.
