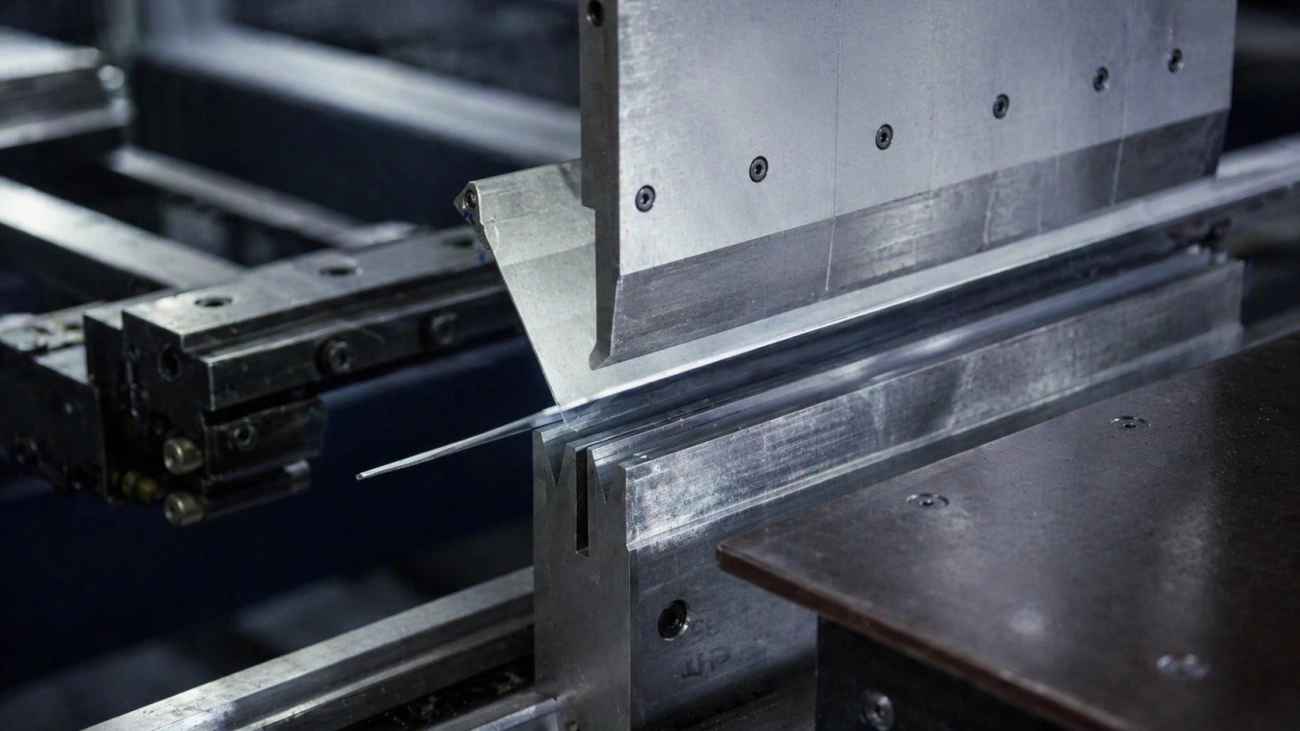

Радиусная гибка алюминия: фасадная дуга без следов

Радиусные фасадные элементы из алюминия чувствительны к мелким ошибкам гибки. На плоской технической детали небольшой след от матрицы иногда уходит в зону допуска, но на фасаде он сразу читается в отражении, тени и стыке соседних кассет. Поэтому радиусная гибка алюминия для фасадов должна начинаться не с усилия пресса, а с проверки лицевой стороны, радиуса, покрытия, порядка гибов и способа контроля после формования.

Для таких деталей важны три результата: плавная дуга без «ступенек», сохранённая лицевая поверхность и повторяемая геометрия на партии. Если элемент идёт в подсистему фасада, ошибка проявляется не только на участке гибки. Она всплывает при монтаже: теневая линия гуляет, зазор в стыке меняется, кромка даёт засветы, а кассета требует ручной подгонки. Поэтому в работе по алюминиевым фасадным деталям полезно связывать гибку, раскрой, маркировку и приёмку в одну карту операций. Смежные процессы удобнее планировать через лазерную резку и гибку, когда отверстия, базы и линии гиба должны совпасть без повторной разметки.

Почему фасад сразу показывает дефекты гибки

Ломаная дуга: теневая линия становится рваной

Главный дефект радиусного фасадного элемента — дуга, собранная из заметных коротких переломов. Обычно это след слишком крупного шага формования, неподходящего профиля матрицы или слабой поддержки длинной заготовки. На чертеже радиус может быть задан одним числом, но в металле он превращается в серию малых углов. При дневном освещении такая линия даёт рваную тень, особенно на анодированном, окрашенном или шлифованном алюминии.

Для предварительной проверки радиуса без 3D-сканера используют модель «хорда — стрела». Она не заменяет карту контроля, но помогает быстро понять, насколько фактическая дуга близка к требуемой:

R ≈ L² / (8h) + h / 2, где R — радиус дуги, L — длина хорды между контрольными точками, h — высота стрелы от хорды до дуги.

Эта формула работает как геометрическая оценка для плавной дуги. Если участок собран «ступеньками», один замер может выглядеть приемлемо, а теневая линия останется плохой. Поэтому радиус проверяют не в одной точке, а по нескольким хордам на длине детали.

Вмятины/«засветы» на лицевой — прижим был жёстким

Алюминий мягче конструкционной стали и быстрее принимает следы контакта. Жёсткий прижим, грязная матрица, стружка под плёнкой или избыточное локальное давление дают борозды, пятна, матовые полосы и мелкие вмятины. На фасадной кассете эти дефекты опасны из-за бликов: поверхность может пройти простой визуальный осмотр в цехе, но на объекте начать «светиться» под углом.

Проверка лицевой стороны нужна до установки детали в станок. Оператор должен знать, какая сторона остаётся наружной, где будут видимые кромки, какие зоны допускают контакт с оснасткой и где требуется защитная плёнка. Для задач с алюминиевыми листами и профилями уместно заранее согласовать технологию гибки алюминия: материал, покрытие, радиус, направление проката и требования к внешнему виду.

Пружинение: радиус и стык уходят после разгрузки

Алюминий после снятия нагрузки частично возвращается. Чем больше радиус, длиннее дуга и жёстче состояние материала, тем заметнее может быть пружинение. Для фасада это проявляется в зазоре: деталь вроде бы повторяет радиус, но край не попадает в монтажную линию, соседняя панель садится с перекосом, стык требует поджима.

Оценку возврата нельзя превращать в универсальный процент. Фактическая поправка зависит от сплава, состояния поставки, толщины, покрытия, направления проката, радиуса матрицы и длины гиба. Рабочий подход — пробная деталь, замер после разгрузки, корректировка программы и фиксация результата в карте настроек.

Наблюдаемый дефект	Вероятная причина	Что корректировать на участке
Дуга видна как ряд коротких переломов	Крупный шаг формования, слабая поддержка детали	Уменьшить шаг, проверить радиусную матрицу, добавить опору по длине
Матовая полоса или «засвет» на лицевой	Жёсткий контакт матрицы, грязь под плёнкой, лишнее трение	Проверить чистоту оснастки, поставить накладку, изменить зону контакта
Стык на фасаде раскрывается	Пружинение, ошибка радиуса, неверная база при гибке	Сделать эталонную деталь, замерить возврат, обновить карту настроек
Кромка «ведёт» по длине	Неравномерная подача, прогиб длинной заготовки	Добавить промежуточные опоры, контролировать подачу, проверять прямолинейность

Радиусные матрицы и «мягкий» процесс

Матрицы с накладками под лицевую сторону

Радиусная гибка фасадного алюминия требует оснастки, которая распределяет давление по поверхности. Узкая V-матрица или неподходящий радиус плашки создают локальный перегиб. Для видовых деталей чаще применяют радиусные матрицы, полиуретановые или другие мягкие накладки, защитные плёнки и контролируемый прижим. Их задача — сохранить поверхность и при этом удержать геометрию.

Накладка сама по себе не решает проблему. Если под ней есть стружка, металлическая пыль, частицы после резки или шлифовки либо абразив, она начинает работать как наждачная прокладка. Перед запуском партии нужно проверять чистоту плашек, состояние защитной плёнки, отсутствие складок и положение лицевой стороны. Для окрашенного или анодированного алюминия отдельное внимание требуется совместимости смазки и покрытия.

Плавный шаг формования без локального перегруза

На радиусных фасадах опасен резкий локальный перегруз. Вместо грубого дожима в одну точку используют последовательное формование: несколько проходов, стабильный шаг, одинаковую подачу и, если это допускают материал, покрытие, оснастка и режим станка, контролируемую выдержку под давлением. Такой режим снижает риск заломов, следов от инструмента и резкого перепада радиуса между соседними участками.

Для оценки шага можно использовать простую производственную модель. Если дуга длиной A формуется за n касаний, средний шаг s равен:

s = A / n, где s — шаг формования, A — длина дуги по развёртке, n — количество рабочих позиций или проходов.

Модель показывает только порядок величин. Допустимый шаг зависит от толщины листа, требуемого радиуса, упругости материала, типа матрицы и требований к лицевой стороне. Для фасадной детали шаг выбирают по эталону: сначала смотрят тень, радиус и следы контакта, затем фиксируют режим для партии.

Контроль радиуса по хорде/стреле и по «теневой» линии

Один цифровой замер радиуса не гарантирует приемлемый фасадный вид. Нужна связка геометрического и визуального контроля. Геометрия проверяет радиус, хорду, стрелу, прямолинейность кромок и симметрию. «Теневая» проверка показывает, есть ли ломаная линия, засветы, локальные вмятины и разный характер блика на соседних деталях.

Для радиусных операций полезно отделять контроль после первой детали от контроля партии. Первая деталь подтверждает режим: радиус, лицевую сторону, пружинение, положение кромок. В серии проверяют повторяемость: нет ли дрейфа из-за нагрева инструмента, износа накладки, загрязнения плёнки или изменения темпа подачи. Если требуется крупный радиус или плавная дуга по длинной детали, технологию стоит согласовывать как радиусную гибку металла, а не как обычный угловой гиб.

Приёмка/логистика для фасадов

Эталонная деталь и чек-лист узлов

Для фасадной партии эталонная деталь нужна не для архива, а для удержания одинакового результата. На ней фиксируют радиус, высоту стрелы, состояние лицевой поверхности, зазор в узле, направление монтажа, допустимые следы контакта и способ упаковки. При повторном заказе эта информация сокращает пробные проходы и снижает риск расхождения по цвету, блику и геометрии.

Что согласовать до запуска партии

До радиусной гибки алюминиевых фасадных деталей нужно согласовать сплав, толщину, состояние материала, покрытие, лицевую сторону, направление проката, требуемый радиус или контрольную хорду со стрелой, допустимые следы контакта, видимые зоны, ориентацию детали и способ упаковки. Если этих данных нет, результат уточняют на пробной детали, а риск расхождения по блику, стыку и посадке в монтажный узел возрастает.

При заказе радиусной гибки алюминиевого листа для фасадов полезно приложить чертёж или эскиз, фото монтажного узла, требования к упаковке и объём партии. Эти данные позволяют заранее выбрать оснастку, определить допустимые зоны контакта с лицевой стороной и согласовать эталонную деталь до запуска серии.

Условный числовой пример. По чертежу требуется радиусная алюминиевая панель с контрольной хордой L = 600 мм и стрелой h = 45 мм. Предварительная оценка радиуса:

R ≈ 600² / (8 × 45) + 45 / 2 = 360000 / 360 + 22,5 = 1022,5 мм.

Производственный вывод: на первой детали нужно проверять не только полученный радиус около 1,02 м, но и плавность тени по всей дуге. Если по центру радиус близок к расчёту, а по краям видны переломы, корректируют шаг формования и поддержку заготовки. Если после разгрузки стрела стала меньше расчётной, в карту настроек вносят поправку на пружинение и повторяют контроль на эталоне.

Плёнки, проставки, кассеты — чтобы дуга не «села»

Гибка может быть выполнена корректно, но геометрия теряется на хранении и перевозке. Радиусные фасадные детали нельзя складывать как обычный плоский лист без учёта опор. При неправильной укладке дуга проседает, кромки трутся, защитная плёнка собирает абразив, на лицевой появляются пятна и продавленные зоны.

Для упаковки применяют проставки, кассеты, разделители по радиусу, мягкую фиксацию и маркировку лицевой стороны. Упаковка должна держать форму, но не создавать точечное давление. Особенно важно защищать края, зоны стыка, видовые кромки и места, где деталь будет опираться в подсистеме фасада.

Этап	Что проверить	Риск при пропуске
Перед гибкой	Лицевая сторона, плёнка, чистота оснастки, направление баз	Царапины, засветы, неверная ориентация детали
Первая деталь	Радиус по хорде/стреле, тень, пружинение, посадка в узел	Вся партия уйдёт с одинаковой ошибкой
Серия	Повторяемость шага, состояние накладок, отсутствие загрязнений	Разный блик и разная дуга на соседних панелях
Упаковка	Проставки, защита кромок, фиксация радиуса	Дуга проседает, лицевая получает вмятины

Маркировка узлов и сторон (низ/верх) для монтажа

Радиусная фасадная деталь часто имеет ориентацию: верх, низ, левая и правая сторона, видовая плоскость, монтажная кромка. Если маркировки нет, на объекте деталь могут развернуть, перепутать соседние элементы или поставить панель с другим направлением блика. Это создаёт дефект, который выглядит как ошибка гибки, хотя причина появилась на этапе логистики и монтажа.

Практическая ситуация: партия алюминиевых радиусных накладок для входной группы прошла геометрический контроль, но при примерке две детали дали разный блик на стыке. Проверка показала, что детали были упакованы без указания направления лицевой и одна накладка развернулась на монтаже. После корректировки ввели маркировку «верх/низ», отдельную метку лицевой стороны и кассетную укладку по порядку установки. Риск ручной перестановки на объекте снизился, а контроль стал привязан к монтажному узлу, а не только к отдельной детали.

Рабочая приёмка радиусного алюминиевого фасада должна закрывать четыре вопроса: совпал ли радиус, сохранилась ли лицевая, повторяется ли тень в серии, доедет ли геометрия до объекта. Если хотя бы один пункт выпал, партия может выглядеть годной на станке и проблемной на фасаде.

Такой подход позволяет запускать радиусную гибку алюминиевых фасадных деталей не по общему описанию, а по проверяемым параметрам: эталону, карте настроек, лицевой стороне, контрольной геометрии и требованиям к упаковке. Для фасада это критично: деталь должна быть годной не только на станке, но и после перевозки, монтажа и проверки в естественном освещении.
