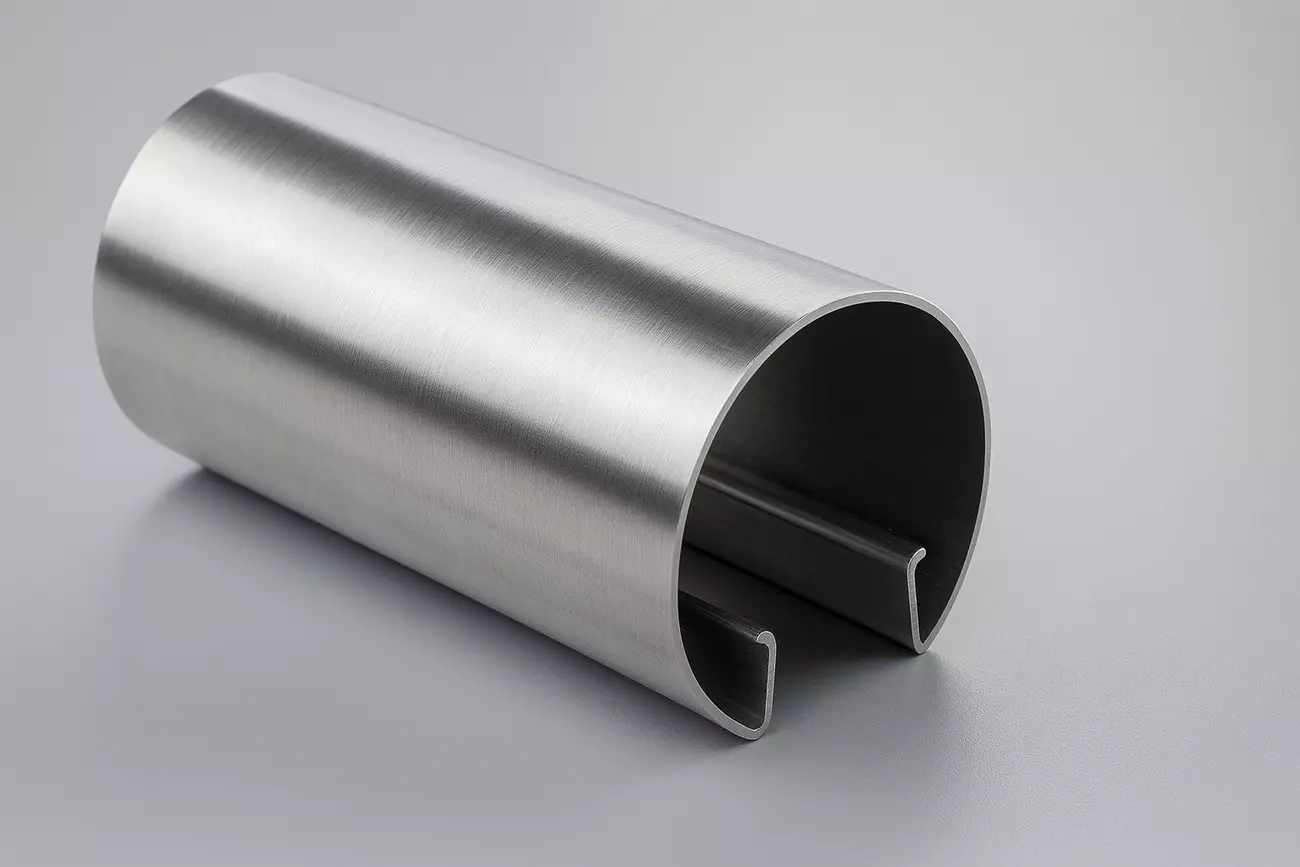

Радиусная гибка листового металла: технология и приёмка

Радиусная гибка листового металла кажется простой операцией, пока речь не заходит о чистой, непрерывной дуге без «ступенек», заломов и повреждения лицевого покрытия. Именно качество линии радиуса чаще всего становится предметом споров между производителем и заказчиком: визуально любая ступенчатость сразу бросается в глаза, а исправить уже сформованную дугу без переделки заготовки практически невозможно.

Специалисты МСК МЕТАЛЛ ежедневно работают с радиусными элементами для фасадов, входных групп, кожухов, облицовочных панелей и архитектурных деталей. Важна не только точность геометрии, но и сохранность полимерных, оцинкованных или декоративных покрытий, отсутствие вмятин и рисок. Поэтому радиусная гибка металла у нас выстроена как управляемый процесс: от подбора матриц и шага формования до контроля дуги простыми, но честными методами.

Ниже собраны ключевые причины появления «сломов» радиуса, практические приёмы настройки оборудования и подходы к приёмке, которые позволяют говорить о предсказуемом результате, а не о случайном «повезло / не повезло».

Откуда берутся «ступеньки» и ломка линии

При радиусной гибке листа на листогибочных прессах дуга формируется не за один удар, а серией последовательных продавливаний. Если параметры выбраны неправильно, вместо плавной кривой получается многоугольник с заметными участками прямых. Дополнительно ситуацию усугубляют прогиб длинной заготовки, неточная фиксация и несовпадение реального радиуса матрицы с требуемым значением.

Слишком крупный шаг формования

Наиболее распространённая причина «ломаной» дуги — чрезмерно большой шаг между точками приложения усилия. По сути, оператор формирует не окружность, а последовательность отрезков, соединённых под небольшим углом. На коротких деталях это почти незаметно, но при длине листа более 1 000 мм ступеньки начинают явно читаться по отражению света.

Чем меньше шаг формования, тем ближе реальная линия к теоретической окружности. На практике ориентируются на соотношение: шаг порядка 0,03–0,05 длины хорды даёт уже достаточно плавную дугу. Например, при длине детали 1 200 мм шаг в районе 40–60 мм позволяет визуально убрать границы переходов. Уменьшение шага увеличивает время цикла, но для ответственных элементов фасада или интерьерной отделки это оправданная мера.

Неправильный профиль радиусной матрицы

Вторая типичная причина — несоответствие профиля рабочей части матрицы требуемому радиусу и толщине материала. Если радиус матрицы слишком мал, лист начинает не плавно огибать опору, а перегибаться с локальными зонами повышенного растяжения. Это приводит к микрозаломам, особенно на материалах с полимерным покрытием и на тонкой оцинкованной стали.

Обратная ситуация — радиус матрицы заметно больше требуемого. В этом случае оператор вынужден «догибать» дугу дополнительными проходами с повышенным давлением, что снова приводит к появлению локальных плоских участков и характерных «изломов» на свету. Правильный подбор радиусной оснастки с учётом толщины листа, предельного растяжения материала и допуска по радиусу позволяет сразу сформировать нужную геометрию без борьбы с последствиями.

Ошибки в фиксации длинной заготовки

Даже идеально подобранные матрицы не спасут, если длинная заготовка «гуляет» в процессе формования. При длине детали от 2 000–2 500 мм и выше любое смещение упоров или провисание свободного конца приводит к тому, что часть гибов выполняется с отклонением по положению. В результате дуга визуально ломается, появляются участки с разными значениями радиуса и неравномерной стрелой прогиба.

Для стабильной геометрии необходимо использовать продольные упоры, промежуточные опоры под лист, синхронизировать действия оператора и, при необходимости, организовать работу вдвоём. Жёсткая фиксация базовой кромки и повторяемость положения заготовки при каждом ходе пресса важны не меньше, чем расчёт радиуса.

Как задать радиус и не испортить лицевую

К заказу часто предъявляется сразу два требования: выдержать радиус и сохранить лицевую поверхность без рисок, вмятин и отслоений покрытия. Это особенно актуально для окрашенных фасадных панелей, декоративных кожухов, нержавеющей стали с шлифованной или полированной поверхностью, а также алюминиевых облицовок. В этом случае технологии гибки приходится адаптировать под конкретный материал и вид покрытия.

Матрицы с накладками под покрытие

Один из ключевых инструментов защиты лицевой поверхности — применение радиусных матриц с мягкими накладками или вставками из более мягкого материала. Это могут быть полиуретановые, резиновые или специальные полимерные элементы, которые воспринимают часть давления и исключают контакт голой стали матрицы с окрашенной или полированной поверхностью.

Для оцинкованного листа с полимерным покрытием и алюминиевых панелей с декоративным слоем такие накладки значительно снижают риск появления точечных вмятин по линии радиуса. Важно помнить, что мягкая вставка изменяет эффективный радиус оснастки, поэтому при наладке обязательно проводится пробная гибка с измерением фактической стрелы прогиба.

Плавный подъём усилия вместо «тычков»

При радиусной гибке особенно критичен характер нарастания усилия. Резкие, короткие ходы пресса («тычковая» работа) приводят к локальному перегибу и повышенному растяжению наружного слоя. Для чувствительных покрытий это прямой путь к микротрещинам и потере ровной линии блика.

Оптимальный режим — плавный подъём усилия с небольшим удержанием в верхней точке и равномерным распределением деформации по длине дуги. На прессах с числовым программным управлением это достигается настройкой скорости рабочего хода и выдержки. На механических и гидравлических прессах часть задачи решается опытом оператора: равномерным темпом работы, контролем глубины продавливания и стабильным шагом между точками гибки.

Где нужна предварительная правка

Лист, поступающий на радиусную гибку после раскроя из рулона или после длительного хранения, часто имеет собственный продольный или поперечный изгиб. Если сразу начинать формовать радиус по такой заготовке, вовсе не факт, что результат будет повторяемым: исходная кривизна накладывается на рабочую дугу и даёт непредсказуемые значения стрелы прогиба.

Для ответственных изделий рекомендуется предварительная правка: выведение листа в практически плоское состояние на правильных вальцах или за счёт обратного изгиба. Это создаёт стабильную «нулевую точку», от которой дальше задаётся радиус. Особенно важно выполнить такую операцию для тонких материалов толщиной до 1,0–1,2 мм, а также для длинных панелей, где даже небольшое исходное отклонение по плоскости визуально сильно заметно.

Быстрый контроль дуги

Даже при идеально настроенном оборудовании и отработанной технологии радиусная гибка остаётся технологической операцией, чувствительной к человеческому фактору и состоянию материала. Поэтому контроль готовой дуги — обязательный этап. При этом не всегда есть возможность использовать координатно-измерительные машины или сложный инструментальный контроль. На практике чаще работают с простыми, но надёжными методами.

Лекало по хорде и высоте стрелы

Классический способ контроля — изготовление лекала по хорде и высоте стрелы прогиба. Заказчик задаёт номинальный радиус, после чего технолог рассчитывает параметры лекала. Для дуги длиной по хорде L и высотой стрелы h радиус можно выразить через формулу R = (h² + (L / 2)²) / (2h). В обратную сторону, при известном радиусе, подбираются удобные значения хорды и стрелы прогиба под конкретную задачу.

На базе этих расчётов вырезается лекало из листа, фанеры или композитного материала. Контроль выполняется просто: деталь прикладывают к лекалу и оценивают совпадение по кромкам и по световой щели. Для серийных заказов разумно изготавливать комплект лекал под разные радиусы и длины, чтобы ускорить приёмку.

«Световая» полоса — дешёвый и честный тест

Один из самых понятных и наглядных методов контроля радиусной дуги — оценка световой полосы между деталью и эталоном. При приложении дуги к лекалу или к контрольному шаблону зазор подсвечивается лампой или дневным светом. Равномерная, тонкая полоса по всей длине говорит о корректной геометрии, а локальные расширения зазора сразу показывают участки переразгиба или недогиба.

На практике для большинства облицовочных элементов допустимым считается отклонение по зазору порядка 0,5–1,0 мм на длине до 1 000–1 500 мм. Для длинных дуг или при повышенных требованиях по визуальному восприятию допуски ужесточаются, и контроль световой полосой становится особенно полезным: он позволяет быстро «прочитать» поведение дуги по всей длине, а не только в отдельных точках измерения.

Как упаковать дуги, чтобы не деформировать

Даже идеально сформованная и принятая дуга может потерять геометрию на стадии упаковки и транспортировки. Радиусные элементы чувствительны к неравномерным нагрузкам: если уложить их стопкой без прокладок, затянуть жёсткими стяжками или опереть на случайные точки, часть деталей неминуемо «уедет» по радиусу.

Для сохранения формы дуг используются жёсткие подложки, равномерно расположенные дистанционные прокладки и мягкие стяжки с ограниченным усилием. Желательно фиксировать элементы в положении, максимально близком к рабочему, чтобы исключить дополнительное «довыпрямление» под собственным весом. При больших радиусах и толстом листе имеет смысл часть задач перекладывать на вальцовку металла, когда дуга формируется на вальцах с меньшими внутренними напряжениями.

В производственной практике важно относиться к упаковке не как к формальности, а как к продолжению технологического процесса. Иначе все усилия по точной настройке шага формования, подбору оснастки и защите покрытия будут нивелированы при первой же транспортировке на объект.

В компании МСК МЕТАЛЛ услуги по гибке металла рассматриваются как часть комплексной работы по изготовлению готовых изделий и узлов. Здесь важны и инженерные расчёты, и аккуратная работа оператора, и продуманные методы контроля. Именно сочетание этих факторов позволяет получать плавные дуги без заломов и передавать заказчику элементы, которые корректно «садятся» в конструкцию без доработки на монтаже.
