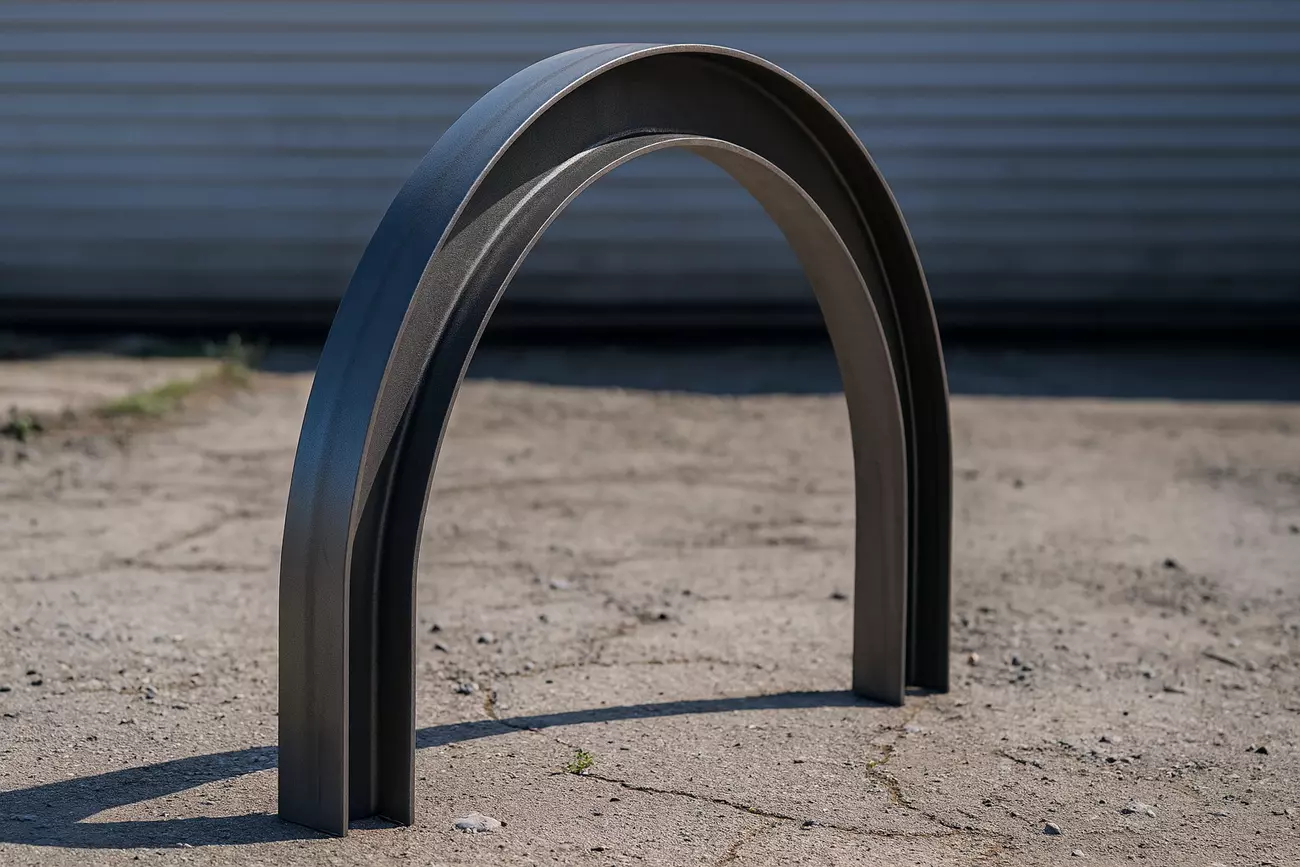

Радиусная гибка швеллера: инструкция

Радиусная гибка швеллера — это управляемое изменение геометрии U-образного профиля с сохранением сечения и допуска по радиусу. Задача не сводится к «согнули и готово»: важно учесть плоскость гиба, пружинение, риск перекоса полок и поведение нейтрального слоя. В «МСК МЕТАЛЛ» мы подходим к операции инженерно: анализ чертежа, подбор метода гибки швеллера, настройка профилегиба и пошаговый контроль формы.

Особенности профиля при гибке

Швеллер асимметричен относительно осей жесткости, поэтому на радиусе он стремится «увести» полки и частично скрутиться. Нейтральный слой смещается к более толстой зоне, растяжение ложится на наружный радиус, сжатие — на внутренний. Минимальный технологичный радиус зависит от высоты стенки, толщины металла, марки стали и соотношения h/t — чем профиль «тоньше» относительно высоты, тем выше риск гофр на внутренней полке и овальности стенки.

Варианты плоскостей гиба

1. «В спинку» (по стенке) — швеллер изгибается так, что стенка оказывается по внешнему радиусу. Это наиболее предсказуемый вариант: полки работают как ребра жесткости, и риск смятия ниже.

2. «В полки» (полки — внутрь радиуса) — повышенная концентрация сжатия на внутренних кромках; требуются аккуратные проходы и корректная опора полок роликами.

3. «На ребро» (через высоту профиля) — самый «жесткий» сценарий: сопротивление изгибу максимальное, возрастает вероятность торсионного уводa. Для таких задач заранее закладывают больший технологический радиус и применяют усиленные настройки направляющих.

Риски: перекос полок, овальность

• Перекос полок и скручивание — следствие несимметрии сечения и неравномерного прижатия. Лекарство: точная соосность подачи, боковые направляющие, предварительная «антискрутка» и равномерные прижимные усилия.

• Овальность стенки — локальное сплющивание при малом радиусе или высоком шаге редукции. Решение: уменьшать прижим за проход, использовать ролики с калиброванными канавками и поддерживающие опоры.

• Гофры на внутренней полке — возникают при избытке сжатия. Помогает увеличение радиуса, уменьшение деформации за проход и, при допустимости, легкий подогрев зоны сжатия.

• Следы от валков/срыв покрытия — снимаются полированными роликами, защитными прокладками и корректной смазкой.

Оборудование и методика

Ключевой инструмент — трехвалковый профилегиб с калиброванными роликами под конкретный типоразмер. Для сложных плоскостей подключаем боковые прижимы и направляющие, чтобы стабилизировать полки и компенсировать торсию. Важна «карта проходов»: сколько прогонов, какой прирост прижима и где делать контрольные замеры.

Профилегиб, многократные проходы, настройка

1. Подготовка: сверяем чертеж и допуски, рассчитываем пружинение (в реальности целимся в слегка «перегнутый» радиус, чтобы после релаксации получить номинал). Подбираем ролики, выставляем линейность стола и соосность валков.

2. Пробный прогон: минимальный прижим — чисто «намечаем» дугу, фиксируем стрелу прогиба и поведение полок. При необходимости корректируем направляющие, добавляем опоры.

3. Основные проходы: увеличиваем прижим по шагам, а не одним заходом. Для гибки «на ребро» — более частые итерации с меньшим приростом, чтобы не «сломать» сечение. Для «в полки» — тщательно поддерживаем внутреннюю полку, чтобы избежать гофр.

4. Финиш: доводочный проход с минимальным прижимом — выравниваем дугу, убираем «ступенчатость» и следы локальных деформаций. Если проектом предусмотрен стык, проверяем сопряжение по шаблону.

Контроль качества и типовые ошибки

Что контролируем:

• Радиус и геометрию — лекальным шаблоном и измерением стрелы на заданной хорде; замеряем в нескольких сечениях.

• Торсию — угольником и поверочной линейкой по полкам; скручивание не должно выходить за оговоренный допуск.

• Плоскостность полок — отсутствие «волны» и завалов, равномерность зазора с контрольной плитой.

• Длину хорды/дуги — чтобы готовое изделие встало в проект без подрезок и насильной правки.

Типовые ошибки и как их избежать:

• Слишком большой прижим «с первого раза» → локальные заломы, овальность. Правильно: идти малыми шагами, наращивая деформацию постепенно.

• Отсутствие направляющих при гибке «на ребро» → перекос полок. Правильно: включать боковые прижимы и контролировать соосность подачи.

• Игнорирование пружинения → недобор радиуса после выгрузки. Правильно: закладывать компенсацию в карте проходов и подтверждать пробным прогоном.

• Жесткие ролики по покрытию (оцинковка, окраска) → следы и задиры. Правильно: полированные ролики, защитные прокладки, корректная смазка.

• Редкий контроль → накопление погрешности по дуге. Правильно: замерять радиус на каждом ключевом шаге и фиксировать результаты.

Если вам нужна аккуратная радиусная гибка швеллера с гарантией геометрии и сроков, «МСК МЕТАЛЛ» возьмет задачу «под ключ»: от подбора технологичного радиуса и настройки профилегиба до стабильного качества по всему контуру. Перед стартом бесплатно консультируем по методам гибки швеллера и помогаем оптимизировать конструкцию под производство.
