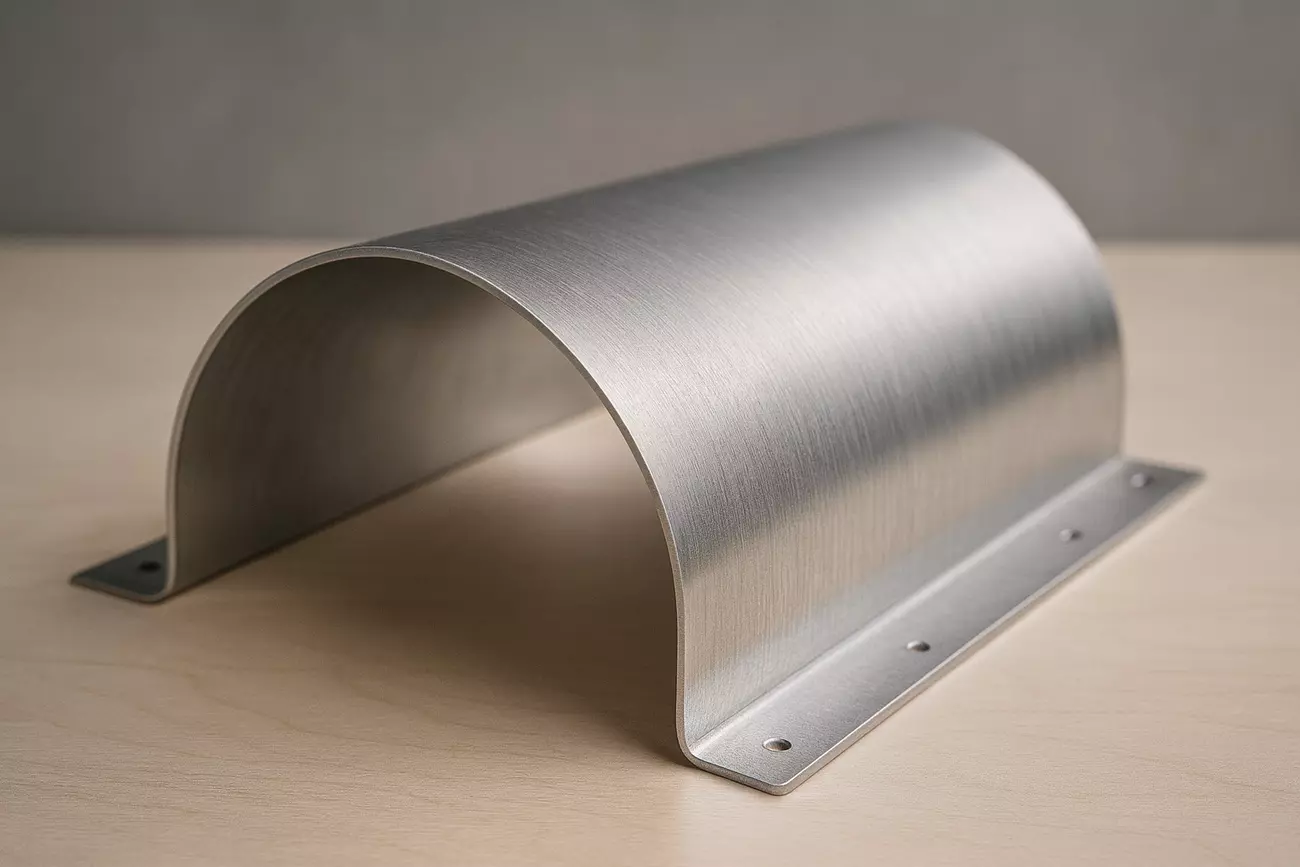

Радиусная гибка: способы и рекомендации

Понятие радиусной гибки

Радиусная гибка металла — это формообразование листа или профиля по заданной кривизне без резки и сварки, когда деталь получает устойчивую дугу с контролируемым внутренним радиусом. В отличие от прямолинейного отгиба, важна равномерность по всей длине, отсутствие гофр, морщин и овальности. На практике существует несколько путей: ступенчатая гибка на листогибочном прессе, работа через радиусные матрицы (оснастка под конкретный радиус), а также вальцовка на трёх- и четырёхвалковых станках.

Результат определяют свойства материала, толщина, требуемая кривизна, длина дуги, допуски и требования к чистоте поверхности. Для нержавеющей стали обычно закладывают больший радиус, для алюминия допустимы меньшие значения при корректном учёте пружинения. Если вы ищете, как согнуть лист по радиусу аккуратно и без следов, отправная точка — грамотный выбор технологии и оснастки под конкретный сплав и толщину.

Подходы: многопроходная на прессе, радиусные матрицы, вальцовка

Ступенчатая (многопроходная) гибка на прессе. Дуга «набирается» серией коротких шагов. Метод универсален, хорош для коротких партий, сложной геометрии и локальных участков, куда валки не подойдут. Возможные «фасетки» устраняют уменьшением шага и калибровочным проходом.

Радиусные матрицы. Пуансон и матрица с заданным радиусом обеспечивают устойчивую геометрию за один-два прохода с минимумом следов от инструмента. Это быстрее ступенчатой схемы и точнее при серийном выпуске. Необходимо учесть пружинение: фактический радиус будет чуть больше расчётного, что компенсируют углом и усилием.

Вальцовка. Три или четыре валка плавно протягивают лист, формируя цилиндрические или конические участки. Это базовый путь для обечаек, кожухов, фасадных элементов крупного размера. Сочетание «вальцовка и гибка» встречается часто: основную кривизну задают валками, кромки отбортовывают на прессе.

Как выбрать метод под задачу

В «МСК МЕТАЛЛ» мы опираемся на пять критериев:

1. Геометрия. Большие радиусы и длинные дуги — зона вальцов. Малые, локальные участки — листогиб с радиусной оснасткой или ступенчатая гибка.

2. Материал. Нержавеющая сталь и титан деформируются «жёстче» — предпочтительны радиусные матрицы или деликатная вальцовка с защитной плёнкой. Алюминий пластичнее, но требователен к состоянию оснастки — никаких задиров.

3. Точность и чистота поверхности. Для видимых фасадов и интерьеров — матрицы под нужный радиус или чистовая вальцовка. Для технических кожухов допустима ступенчатая схема с мелким шагом.

4. Объём и экономика. Разовая деталь — универсальный пресс. Серия — выгоднее оснастка под конкретный радиус или прокат на станках с числовым программным управлением (ЧПУ) с сохранением настроек.

5. Конструктив. Если требуются отбортовки, пазы, замковые соединения — удобнее комбинировать: валки задают кривизну, пресс формирует кромки.

Практическая подсказка: когда радиус близок к двойной толщине листа и меньше — планируйте работу на радиусных матрицах; когда радиус составляет три–четыре толщины и больше — чаще выигрывает вальцовка. Всегда закладывайте компенсацию пружинения и проверяйте опытный образец — это экономит время и материал.

Контроль геометрии: шаблоны, калибры

Качество проверки определяет, «сядет» ли панель без натяга и щелей. Применяем несколько уровней контроля:

• Шаблоны и лекала. Быстрый цеховой способ: металлическое или композитное лекало под проектный радиус и хорду. Деталь прикладывают и оценивают засветы.

• Радиусные калибры. Наборы калибров позволяют измерять фактический радиус на участке. Удобно для серий и приёмочного контроля.

• Линейные средства. Измерение хорды и стрелы прогиба (по двум опорам) с расчётом фактического радиуса по формуле.

• Оптический и трёхмерный контроль. Лазерные измерительные линии и трёхмерное сканирование дают цветовые карты отклонений — это исключает «плывущий» радиус на больших длинах.

Отдельно следим за чистотой поверхности: под окраску и анодирование минимизируем риски от оснастки, применяем защитные плёнки, корректируем давление. Для тонких листов обязателен контроль овальности: чрезмерные режимы дают «яйцевидный» профиль вместо окружности.

Примеры: короб, обечайка, фасадная панель

Короб с радиусными углами. Нужно получить мягкий внешний радиус без сварки по углам. Решение: ступенчатая гибка с мелким шагом, затем калибровка по шаблону; кромки — отбортовка под крепёж. Результат — аккуратный короб без выраженных «фасеток», стабильная посадка крышки.

Обечайка для вентиляционного кожуха. Большая длина, тонкий оцинкованный лист, строгая овальность. Выбор — вальцовка с предварительной правкой и контролем стрелы прогиба через равные интервалы. Замковое соединение выполняется после чистовой дуги для совпадения кромок без щелей.

Фасадная панель с видимой кривизной. Требуются идеально гладкая дуга и повторяемость по партии. Применяем радиусные матрицы под проектный размер, затем лёгкий проход на валках для «полировки» кривизны. Финальный контроль — лекало и оптическая проверка; следов от инструмента быть не должно.

Радиусная гибка — это не один станок «на все случаи», а осмысленный выбор и сочетание технологий. Хотите предсказуемый результат — начните с техзадания: сплав, толщина, требуемый радиус, длина дуги, допуски и требования к внешнему виду. В «МСК МЕТАЛЛ» мы подбираем технологию под конкретную деталь и отвечаем и за геометрию, и за эстетику. Когда изделие точно ложится на шаблон и выглядит безупречно — это та самая инженерная радость, ради которой мы работаем.
