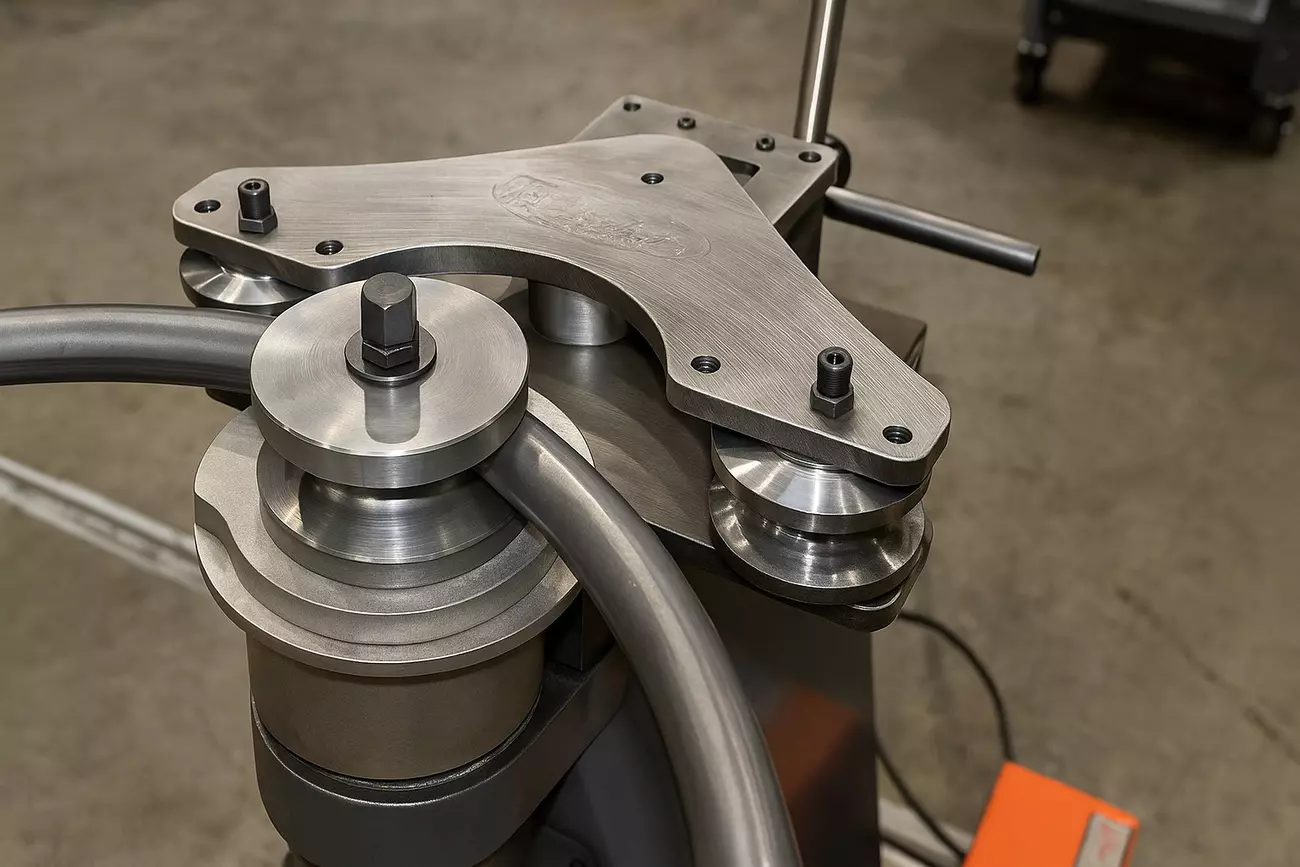

Радиусная гибка труб: ключевые ошибки, оснастка и точность

Радиусная гибка труб на первый взгляд кажется простой операцией: выставили ролики или упоры, задали угол, получили дугу. На практике именно большие радиусы чаще всего приводят к претензиям: пружинность, увод плоскости, неравномерная дуга, овальность, ступеньки, накопление погрешностей на длине. Для архитектурных элементов, ограждений, технических трубопроводов и металлоконструкций это неприемлемо: малозаметное отклонение в начале превращается в серьёзный перекос на объекте.

В «МСК МЕТАЛЛ» мы ежедневно сталкиваемся с задачами радиусной гибки и вальцовки для труб разного диаметра, толщины и марки стали. Наша задача — не просто согнуть трубу «в радиус», а обеспечить воспроизводимую геометрию, которая ляжет в проект без подгонок, сварочных «костылей» и перерасхода металла. Представляем практический разбор, каким должен быть подход к радиусной гибке, чтобы избежать типичных ошибок.

Что происходит с трубой при гибке на большой радиус

Пружинность материала и возврат формы

При радиусной гибке труба работает в упругопластической зоне. В момент нагрузки часть металла переходит в пластическое состояние, но значительный объём остаётся в упругой области. Как только усилие снимается, эта упругая часть «стремится вернуть» исходную форму, и радиус фактически раскрывается. Чем больше радиус, тем заметнее относительный вклад упругой составляющей, а значит — сильнее эффект пружинности.

Если не учитывать пружинность, оператор получает дугу больше расчётного радиуса, и вся серия деталей уходит за допуск. Поэтому технолог заранее закладывает «перегиб» — работа ведётся на меньший программный радиус с учётом возврата. Для разных сталей, цветных сплавов и толщин стенки коэффициент пружинности отличается и должен определяться расчётом, испытательными гибами или опорной базой накопленного опыта.

Опасность смещения и потери симметрии

На большом радиусе особенно критично качество базирования. Любой перекос прижима, неточная установка по оси или остаточный изгиб заготовки приводят к тому, что дуга уходит из плоскости, появляется винтовой изгиб. Визуально это заметно не сразу, но при стыковке нескольких сегментов открываются зазоры, смещаются центры, нарушается симметрия конструкции.

Корректная фиксация по длине, стабильный прижим, отсутствие люфтов в оснастке, жёсткая кинематика станка и контроль плоскости дуги по всей серии — обязательное условие для точной радиусной гибки, особенно при ответственных архитектурных элементах и опорных конструкциях.

Почему важно учитывать накопление погрешности

Даже минимальное отклонение радиуса на десятые доли миллиметра на каждом фрагменте при длинной дуге превращается в критическую разницу по хорде и стрелке прогиба. Если заданы, например, несколько сегментов одной окружности, то несогласованность радиуса в каждом из них приводит к накоплению ошибки, и на монтаже приходится «добивать» геометрию подрезками и сваркой.

Промышленный подход к радиусной гибке требует рассматривать деталь не как единичный элемент, а как часть системы: проверять реальную геометрию, сводить к единому базовому радиусу, фиксировать параметры технологии и повторять серию в тех же условиях.

Какой радиус считать «большим» и как он влияет

Как рассчитать безопасное значение R

«Большим» радиусом обычно считают значение от десятикратного наружного диаметра трубы и выше. В этой зоне становится критичной не столько опасность складок или сплющивания, сколько управляемость геометрии и пружинности. Для выбора рационального радиуса учитывают диаметр, толщину стенки, марку материала и конструктивные требования.

Технологическое правило простое: чем тоньше стенка и жёстче материал, тем выше риск потери формы при чрезмерно большом радиусе. Здесь особенно важно правильно подобрать схему гибки или вальцовки, шаг подкатов, усилие и режимы, чтобы дуга формировалась плавно и без локальных перегибов.

Допуски при гибке на 10×D и выше

При радиусах от 10×D требования к допускам обычно формулируются в терминах стрелы прогиба, длины хорды и отклонения фактического радиуса от расчётного. Для ответственных конструкций допустимы отклонения в пределах нескольких миллиметров по всей длине дуги. Это достигается только при стабильной настройке оборудования, повторяемости прижима и обязательном учёте пружинности.

Работа «на глаз» или без измерительного контроля приводит к расхождению геометрии от детали к детали. В «МСК МЕТАЛЛ» мы фиксируем параметры настройки для каждой серии, чтобы обеспечить повторяемость партий, в том числе при повторных заказах.

Когда нужна предварительная правка или вальцовка

Если исходная труба имеет овальность, остаточный изгиб или микроволну по длине, то даже правильно настроенная оснастка не даст идеальной дуги. В таких случаях применяется предварительная правка или мягкая вальцовка для выравнивания заготовки. Это уменьшает неконтролируемые упругие деформации и позволяет формировать радиус равномерно.

Для длинных элементов, сложных контуров и архитектурных решений логично проектировать процесс так, чтобы совмещать правку, радиусную гибку и при необходимости рихтовку в единую технологическую цепочку.

Как выбрать технологию: вальцовка или гибка

Преимущества радиусного пресса

Радиусные прессы и специализированные гибочные станки с программируемым прижимом позволяют формировать заданный радиус за один или несколько циклов с точным контролем усилия. Такой подход особенно эффективен при средних и больших диаметрах, когда важны повторяемость, стабильная плоскость и минимальная овальность.

Для серийных проектов мы используем жёсткую оснастку с опорными шаблонами и контролем по эталонной дуге. Это позволяет добиться соответствия расчётной геометрии без подгонки и снизить риск брака на монтажной площадке.

Вальцовка: контроль натяжения и симметрии

Вальцовка — оптимальный способ формирования больших радиусов на значительной длине заготовки. При работе на трёх- или четырёхвалковых станках важно не только задать положение центрального вала, но и обеспечить равномерное натяжение по всей ширине и длине трубы. Любой перекос сразу преобразуется в асимметричную дугу или локальные переломы.

Грамотная настройка, плавное поэтапное опускание валов и контроль по шаблонам позволяют получать равномерный радиус без «ступенек» и «ломаной» траектории. Для сложных проектов мы предлагаем клиентам использовать профессиональную вальцовку металла на промышленном оборудовании, а не экспериментировать с кустарными способами.

Комбинированные решения: гибка + рихтовка

В ряде задач оптимален комбинированный маршрут: предварительная радиусная гибка с гарантированным «перегибом», затем локальная рихтовка и корректировка по контрольному шаблону. Такой подход используется, когда важно совместить строгую геометрию с минимальной овальностью и аккуратным внешним видом, например в архитектурных элементах, поручнях, каркасах витражей.

Комбинация методов требует технической дисциплины, чёткого контроля на каждом этапе и согласованности с проектной документацией. Именно это отличает промышленный подход от случайных «подгибов» на объекте.

Устойчивость трубы при гибке: фиксация и поддержка

Как зафиксировать заготовку на дуге

При больших радиусах возрастает роль правильного базирования: труба должна быть надёжно зафиксирована, чтобы не проскальзывать и не проворачиваться относительно оси гибки. Используются прижимные башмаки, дополнительные опорные ролики, удлинённые зоны захвата. Любой люфт или неравномерный прижим сразу отражается на плавности дуги.

При серийной гибке на один радиус создаются специальные шаблоны и упоры, которые обеспечивают повторяемость и снимают зависимость качества от субъективного опыта конкретного оператора.

Когда нужны направляющие ролики

Направляющие ролики обязательны при работе с длинными элементами, тонкостенными трубами и сложными контурами. Они поддерживают трубу по длине, не допускают провисания и кручения, снижают локальные изгибы между зонами контакта.

Правильно расположенные ролики работают как «направляющая геометрия»: труба не «гуляет» в пространстве, дуга формируется в одной плоскости, а нагрузка распределяется мягко, без точечных перегибов.

Защита от смятия сечения

Даже на большом радиусе сохраняется риск овальности и локального смятия профиля, особенно для тонкостенных труб. Для защиты используют сменные вкладыши, поддерживающие элементы, плавные профили роликов, увеличенную зону контакта. Важна правильная адаптация оснастки именно под ваш диаметр и толщину.

Если требуется аккуратная дуга из профильного сечения без потери формы, рационально сразу закладывать профессиональную радиусную гибку профильной трубы на специализированных станках, а не пытаться «дотянуть» результат универсальными или ручными способами.

Проверка радиуса и контроль качества

Способы измерения большого радиуса

Контроль большого радиуса выполняется не «на глаз», а с использованием шаблонов, измерения стрелы прогиба, цифровых уровней и лазерных средств разметки. Оценивают совпадение дуги с проектным радиусом по нескольким точкам, проверяют плоскостность и стабильность сечения.

В производственной практике мы рекомендуем фиксировать методику контроля в техническом задании: какой радиус считать номинальным, как измерять, какой допуск допустим по длине детали и по узловым точкам.

Как избежать ступенек и переломов по дуге

Ступеньки и переломы появляются при крупном шаге между подкатами, неправильном распределении усилия или недостаточной жёсткости оснастки. Чтобы дуга была плавной, используют малый шаг прогиба, равномерную подачу и постоянное направление нагрузки. Вальцовка выполняется с постепенным увеличением прогиба, без резких изменений положения валов.

Для ответственных изделий мы проводим визуальный и инструментальный контроль по всей длине дуги, исключая ломаный контур, который разрушает и эстетику, и расчётную работу конструкции.

Что считать допустимым при приёмке

Критерии приёмки должны быть понятны обеим сторонам ещё до начала работ. Обычно регламентируются:

• допустимое отклонение радиуса или стрелы прогиба;
• предельная овальность сечения;
• отклонение от плоскости дуги;
• отсутствие складок, заломов, вмятин и локальных утонений;
• совпадение контрольных размеров по хордам и стыковочным точкам.

Для серийных проектов и сложных систем мы дополнительно проверяем совместимость элементов между собой, моделируя сборку. Повторяемость обеспечивается применением промышленной оснастки и использованием точных технологий, включая чпу-гибку труб с цифровым контролем параметров.

Радиусная гибка труб на большой длине — не эксперимент, а инженерная задача. Чем точнее исходные требования и чем профессиональнее подобрана технология, тем меньше рисков на стройплощадке и в эксплуатации. Команда «МСК МЕТАЛЛ» помогает заказчикам пройти этот путь без потери формы, бюджета и времени: от анализа чертежей и подбора оптимального радиуса до стабильной серийной поставки готовых элементов.
