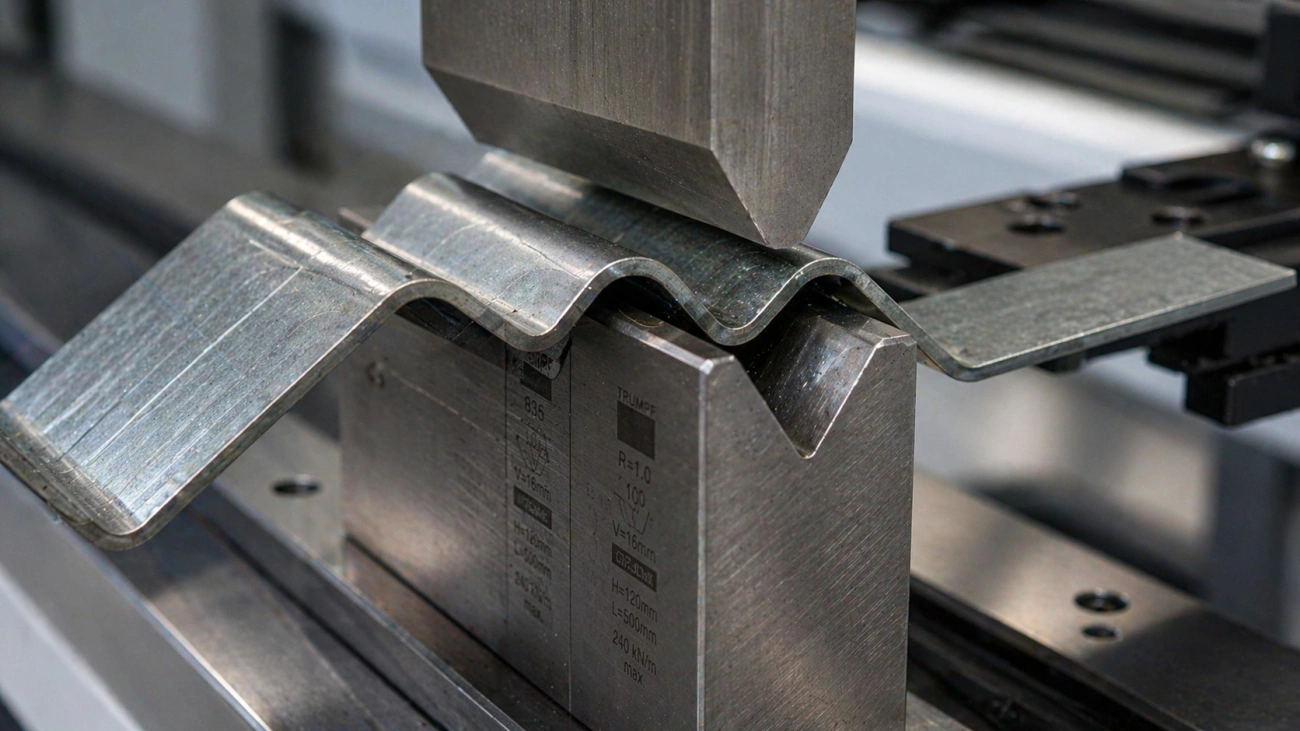

Шляпный/омега-профиль из листа: от чертежа до приёмки

Шляпный и омега-профиль выглядят простой деталью: лист, несколько линий гиба, две полки, повторяемая длина. На производстве длинная тонкостенная заготовка пружинит после разгрузки, реагирует на отверстия, радиусы, направление раскроя и способ упаковки.

Для таких деталей важен ранний технологический разбор. В МСК МЕТАЛЛ перед запуском оценивают материал, толщину, радиусы, развёртку, перфорацию, порядок гибов и контрольные базы. Это снижает риск «винта», трещин, открытых полок и смещения отверстий.

Где ломаются шляпные и омега-профили

У шляпного профиля есть центральная часть, боковые стенки и крепёжные полки. У омега-профиля сечение ближе к усиленному каналу. Слабые зоны похожи: линия гиба, край заготовки, длинная полка, перфорация и опорные точки при перевозке.

Симптом	Вероятная причина	Что проверить
Надрыв на радиусе	Малый R/t, заусенец, жёсткий материал, чувствительное покрытие	Радиус, кромку, марку стали, направление раскроя
Профиль уходит «винтом»	Несимметричный порядок гибов, длинная свободная полка, ослабление перфорацией	Последовательность, плоскостность, контроль по шаблону
Полка «открыта»	Пружинение выше расчётного, широкий ручей матрицы, слабая компенсация угла	Фактический угол, оснастку, настройку ЧПУ

Остроконечные радиусы и надрыв по кромке

Риск начинается там, где внутренний радиус задают слишком малым ради компактного сечения. Наружный слой растягивается, внутренняя зона сжимается, кромочный заусенец становится концентратором напряжения. На оцинкованной стали возможна микротрещина покрытия, на жёсткой стали — видимый надрыв.

Первичный ориентир: внутренний радиус R держат близким к толщине t или выше, если материал плохо переносит растяжение. Для нержавейки и алюминия проверку делают отдельно: у них другое пружинение и своя чувствительность к следам оснастки.

Перекрут на длинной полке

Перекрут появляется из-за остаточных напряжений и слабой крутильной жёсткости. На образце 300 мм дефект может почти исчезать в руках, на детали 2500–3000 мм он превращается в зазор по линии крепления. Чем уже полка и чаще отверстия, тем выше риск.

Проверять такой профиль нужно по плоскости, торцу и отверстиям: диагональный отрыв, высоту стенок, параллельность полок, совпадение крепёжных зон с шаблоном. Для серии сразу задают допустимый «винт» в миллиметрах на метр длины.

«Открытая» полка из-за недогиба

«Открытая» полка возникает, когда после снятия нагрузки угол возвращается сильнее расчёта. На чертеже 90°, после гибки 92–94°, полки расходятся, общая ширина растёт, отверстия уходят от базы.

Корректировка начинается с замера фактического угла. Затем меняют компенсацию пружинения: угол гиба в программе, ручей матрицы, радиус пуансона, сторону установки заготовки. Для серии используют торцевой шаблон под сечение и шаблон под высоту полок.

Проектирование под реальную технологию

Проектирование начинается с вопроса: как профиль будет изготовлен и принят. На чертеже нужны материал, толщина, покрытие, лицевая сторона, внутренние радиусы, базы отверстий, допуски и назначение детали.

Когда деталь входит в фасадный, монтажный или корпусной узел, стоит заранее обсудить производство гнутых профилей по чертежу. Ошибка на миллиметр может дать подкладки, пересверловку и лишнюю сборочную операцию.

Радиусы и вычеты под материал и покрытие

Развёртка зависит от толщины, радиуса, угла гиба и положения нейтрального слоя. Для понятной проверки используют формулу добавки на гиб:

BA = π × θ / 180 × (R + K × t), где BA — добавка на гиб, θ — угол гиба в градусах, R — внутренний радиус, t — толщина листа, K — коэффициент положения нейтрального слоя.

Общая логика развёртки:

Lразв = ΣLпрямых + ΣBA − ΣBD, где Lпрямых — прямые участки профиля, BA — добавки на гибы, BD — вычеты по принятой производственной методике.

Числовой пример. Сталь t = 2 мм, R = 2 мм, угол 90°, K = 0,38. Для одного гиба BA = 3,14 × 90 / 180 × (2 + 0,38 × 2) = 4,33 мм. Для четырёх гибов сумма дуговых участков около 17,3 мм. Ошибка 0,7 мм на одном гибе может дать 2–3 мм расхождения по ширине.

Покрытие тоже влияет на решение: оцинковка требует щадящего радиуса, окрашенный лист — защиты лицевой стороны, нержавейка — поправки на повышенное пружинение.

Перфорации — в безопасных зонах

Отверстия, пазы и вытянутые окна желательно уводить от активной зоны растяжения. Рабочий ориентир: край отверстия располагают от линии гиба минимум на R + 2t. Для вытянутых пазов, мягких сплавов и тонких перемычек запас увеличивают.

Если отверстие попадает близко к гибу, оно вытягивается, становится овальным, даёт надрыв перемычки или смещает крепёжную базу. Крепёж после этого встаёт с перекосом.

Для сложных деталей полезно передать соседние элементы узла. Тогда изготовление профилей из металла можно привязать к реальной посадке: ширине ответной детали, шагу крепежа и допустимому зазору.

K-factor и развёртка под ЧПУ

K-factor в рабочей документации удобнее фиксировать как коэффициент K. Он показывает положение нейтрального слоя внутри толщины листа. Для конструктора это параметр, который влияет на конечную длину развёртки, ширину полок и совпадение отверстий после формования.

Ошибка в коэффициенте K редко выглядит как грубый брак сразу после гибки. Профиль может пройти визуальный контроль, но уйти по посадочному размеру. На омега-сечении ошибка накапливается: полки меняют ширину, центральная стенка смещается, отверстия уходят от монтажной оси.

Параметр	Риск	Что фиксировать
Материал и толщина	Меняется пружинение и усилие гибки	Марка, t, покрытие, направление раскроя
Внутренний радиус	Меняется растяжение наружного слоя	R по оснастке, допуск, лицевую сторону
База отверстий	Смещение крепежа после гибки	Отсчёт от кромки, стенки или оси
Последовательность	Блокировка инструмента, перекос полки	Номер операции, сторону установки, контроль

Перед серией нужен первый контрольный образец: по нему фиксируют углы, высоты, общую ширину, состояние покрытия и совпадение отверстий. После корректировки программы запускают партию.

Производство и контроль

При заказе услуги гибка металла лучше передать чертёж, исходный файл, материал, покрытие, требования к лицевой стороне, длину партии, допуски и назначение детали. Так приёмка становится однозначнее.

Порядок гибов, чтобы не «сломать» форму

Порядок операций выбирают так, чтобы после каждого гиба оставался доступ инструмента и опора для следующего сгиба. У шляпных профилей опасны последние операции: сформированная стенка может упереться в пуансон, готовая полка способна потерять угол при повторной установке.

Для симметричных сечений часто помогает зеркальная логика: внутренние линии, затем наружные полки, затем контроль высоты. Окончательный маршрут зависит от матрицы, высоты стенки, длины детали, перфорации и лицевой стороны.

Производственная ситуация. Заказчик передал омега-профиль длиной 2400 мм из оцинкованной стали 1,5 мм с двумя рядами отверстий. Первый образец получил перекрут около 6 мм по диагонали и «открытие» одной полки на 2°. Корректировка: база контроля перенесена на центральную стенку, два последних гиба поменяли местами, в программу добавили компенсацию 1,5°, отверстия проверили шаблоном. Повторный образец вошёл в сборочный зазор без доработки на монтаже.

Шаблоны под высоту полок и углы

Для таких профилей обычной линейки мало. Используют торцевой калибр под сечение, планку под высоту полок, угловой шаблон, плиту для проверки «винта» и шаблон отверстий. Это особенно важно на длинных партиях, где отклонение накапливается постепенно.

• Опытный образец: измеряют каждую критичную зону и фиксируют поправки в программе.
• Серия: проверяют первый профиль, затем изделия через согласованный интервал.
• Приёмка: используют одну базу измерений для производства и заказчика.

Минимальный контроль включает общую ширину, высоту центральной части, угол каждой полки, расстояние от базы до отверстий и плоскостность. Для лицевых деталей дополнительно смотрят риски от оснастки и повреждения покрытия на радиусе.

Упаковка, чтобы профиль не «сел»

Тонкостенный длинный профиль можно испортить после гибки. При плотной стяжке пачки полки сжимаются, омега-сечение частично закрывается, лицевая поверхность получает следы от соседних деталей. Чем тоньше лист и длиннее профиль, тем важнее прокладки и равномерная опора.

Для профилей с покрытием используют разделительные прокладки, защиту лицевой стороны и жёсткую подкладку под пачку. Если пачка висит между двумя точками, профиль постепенно получает изгиб.

Перед отгрузкой фиксируют количество профилей в пачке, тип прокладок, способ стяжки и маркировку партии. Для монтажных профилей полезно указывать направление установки, чтобы на объекте не смешали версии после корректировки опытного образца.

Качественный шляпный или омега-профиль начинается с технологически грамотного задания. Материал, толщина, радиус, база отверстий, лицевая сторона, допуски, порядок контроля и упаковка превращают чертёж в управляемую производственную задачу.
