Сложногнутый профиль: разбивка сечения и порядок гибов

Сложногнутый профиль содержит несколько полок и стенок, сформированных из одной листовой заготовки. Отдельные участки могут иметь отбортовки или радиусные переходы. Чем больше элементов в сечении, тем сильнее результат определяется очередностью операций. Ошибка раннего перехода меняет базу для следующего: полка смещается, инструмент теряет доступ к линии сгиба, а накопленное пружинение может вывести длинномер из плоскости.

Проектирование поэтому начинают с технологичности сечения. Конструктор задаёт функцию и размеры. Технолог отдельно оценивает доступ инструмента и короткие полки, затем проверяет взаимное положение сгибов и способ формования. Для единичных и небольших партий часто подходит листогибочный пресс; устойчивый серийный выпуск длинномерных сечений может оправдать роликовое профилирование. В задачах производства гнутых профилей чертёж должен быть согласован с развёрткой. Маршрут гибки фиксируют до раскроя партии.

Что такое сложногнутый профиль

Многоэлементное сечение из одного листа

У простого уголка один основной гиб, у П-профиля - два. Сложное сечение может включать внутреннюю полку или замковую кромку. Отдельный переход формирует Z-образный участок; асимметричная отбортовка добавляет ещё одну линию сгиба. Каждая линия создаёт свою зону растяжения и сжатия. При близком расположении переходов деформация одного участка влияет на соседний.

Для производства важно представить все промежуточные формы. Сечение, корректное в 3D-модели, может оказаться неудобным для V-образной гибки из-за короткой полки или закрытого кармана. Отдельная причина - столкновение сформированной стенки с пуансоном.

Отличие от простого уголка и швеллера

У уголка и стандартного швеллера базирование обычно проще. В сложной детали после нескольких операций исходная база может стать недоступной: заготовку разворачивают, опирают на новую плоскость, а следующий размер уже привязан к фактическому положению предыдущей полки. Цепочка допусков становится частью технологии.

Особенно чувствительны узкие отбортовки и близкие противоположные сгибы. Неудачная очередность способна закрыть зону для пуансона. Сначала технолог проверяет другую оснастку или маршрут. Если коллизия сохраняется, требуется корректировка сечения.

Где применяют сложные сечения

Такие профили встречаются в фасадных и вентиляционных системах, а также в корпусах оборудования. Их применяют в направляющих и стойках; отдельная группа задач связана с рамами и монтажными узлами. Одна листовая деталь может задавать жёсткость и монтажную базу. Кромка под крепёж формируется тем же сечением. Экономический смысл сохраняется только при повторяемой геометрии: нестабильные полки увеличивают объём подгонки на сборке.

Проектирование сечения

Расстановка гибов и радиусов

На чертеже задают внутренние радиусы и углы. Критичные размеры привязывают к понятной базе. Радиус выбирают с учётом толщины и материала; состояние поставки и оснастку технолог оценивает отдельно. Единого значения для разных материалов нет. Заниженный радиус повышает растяжение наружных волокон и риск трещин; завышенный может изменить посадочные размеры.

Геометрию полезно проверить в промежуточных состояниях. Так обнаруживаются места, где полка после предыдущего перехода ограничит ход инструмента или упрётся в станину. Для сложных деталей программная проверка коллизий снижает риск переделки маршрута у пресса.

Минимальные полки и подгибы

Короткая полка должна устойчиво опираться на матрицу и оставаться доступной для базирования. Её минимальный размер задают раскрытие V-паза и толщина. Угол гиба и форма инструмента задают дополнительные ограничения. Поэтому геометрически допустимая полка не всегда технологична: заготовка может соскальзывать, угол становится нестабильным; размер начинает гулять.

Узкие отбортовки и подгибы оценивают отдельно. Иногда их выполняют на ранней стадии, пока заготовка открыта для инструмента; в другой детали ранний подгиб создаст жёсткий край и помешает следующей операции. Решение принимают по полной последовательности.

Технологичность формы

Рабочее сечение должно иметь понятную базу на каждом этапе. Оснастке нужен свободный доступ к линии сгиба, а критичные размеры должны оставаться измеряемыми. Чем меньше переустановок с неустойчивой опорой, тем ниже риск накопленного отклонения.

Асимметричные длинные профили склонны к кручению: полки имеют разную жёсткость, а остаточные напряжения распределяются по ширине неравномерно. До запуска партии стоит проверить очередность. Если слабая полка теряет форму, рассматривают дополнительную поддержку; корректировка самого сечения допустима только без потери функции.

Развёртка листа

Учёт длины по нейтральному слою

Плоскую заготовку рассчитывают через прямые участки и длины дуг в зонах деформации. Для инженерной оценки используют коэффициент положения нейтрального слоя K.

Расчётная модель припуска на один гиб: BA = α × π / 180 × (R + K × s)

BA - длина зоны по нейтральной линии, α - угол в градусах, R - внутренний радиус, s - толщина, K - расчётный коэффициент. На K влияют материал и отношение радиуса к толщине. Способ гибки и фактическая оснастка тоже влияют на применимое значение. Для ответственной серии его уточняют по пробной детали или подтверждённой технологической карте.

Припуски на гиб

Если прямые участки заданы до точек касания радиусов, принцип расчёта можно записать так:

L₀ = ΣL_прям + ΣBA

В CAD-системах развёртку также считают через вычет на гиб и размеры до виртуальных вершин. Смешивать разные схемы нельзя. Для изготовления профилей из металла производственная развёртка должна соответствовать системе размеров чертежа и фактической оснастке.

Числовой пример. Профиль имеет четыре перехода по 90°, s = 2 мм, R = 2 мм. Для предварительной модели принят K = 0,38. Один припуск BA ≈ 1,5708 × (2 + 0,38 × 2) ≈ 4,34 мм; четыре зоны дают около 17,4 мм. При сумме прямых участков до касательных 260 мм оценочная ширина заготовки составит примерно 277,4 мм. Это расчётный пример. Размер для серии подтверждают на конкретном материале и инструменте.

Точность заготовки под сечение

Погрешность раскроя переносится в положение будущих линий. Систематическая ошибка особенно опасна: несколько небольших смещений могут накопиться по цепочке. Грубая верхняя оценка для шести участков с отклонением по 0,2 мм даёт до 1,2 мм по крайнему размеру, хотя часть ошибок в реальной геометрии может взаимно компенсироваться.

Раскрой связывают с базой заднего упора. Расчёт развёртки затем сверяют с программой гибки. Точный лазерный контур не спасёт профиль, если программа использует другую базу или неверный припуск.

Порядок и число переходов

Последовательность гибов

Технолог сначала отмечает линии, которые после закрытия профиля станут недоступными, затем проверяет базирование и удержание заготовки. Внутренние короткие элементы часто приходится формовать раньше крупных наружных полок, но универсального порядка нет.

Для повторяемой детали полезна карта переходов. В ней фиксируют номер операции и ориентацию заготовки. Базовую кромку указывают отдельно; для каждого перехода записывают инструмент и контролируемый размер. Такая карта позволяет воспроизвести маршрут при следующем запуске и быстрее найти источник отклонения.

Как избегают наложения деформаций

Близкие линии могут образовать перекрывающиеся зоны пластической деформации. Узкая перемычка после первого перехода уже отличается от плоской модели по форме и остаточным напряжениям, поэтому соседний сгиб ведёт себя менее предсказуемо.

Сначала технолог проверяет расстояние между линиями и радиус. Если этого недостаточно, меняют очередность либо оснастку. Когда геометрию менять нельзя, пробная деталь показывает, совпадает ли расчётная развёртка с реальным поведением материала.

Доступ инструмента к каждому гибу

Пуансон должен пройти к линии без столкновения с уже сформированными стенками. Для глубоких участков нужен инструмент подходящего профиля, при этом специальная оснастка тоже имеет ограничения по геометрии и нагрузке. Доступ проверяют до раскроя серии.

При ЧПУ-гибке листового металла порядок операций связывают с позициями заднего упора. В той же программе контролируют коллизии. Это полезно для профиля с несколькими переустановками, где ошибка ориентации приводит к браку всей заготовки.

Способы формовки

Профилирование на роликах

Роликовое профилирование делит изменение сечения на серию малых переходов: каждая клеть добавляет часть формы. Метод подходит для длинномерных изделий и устойчивых серий, когда изготовление комплекта роликов оправдано объёмом.

Деформация распределяется постепенно, однако маршрут роликов требует расчёта. Слишком резкое изменение между клетями может растянуть кромку. Следствием становится волна; при несимметричном удлинении возможна винтовая деформация.

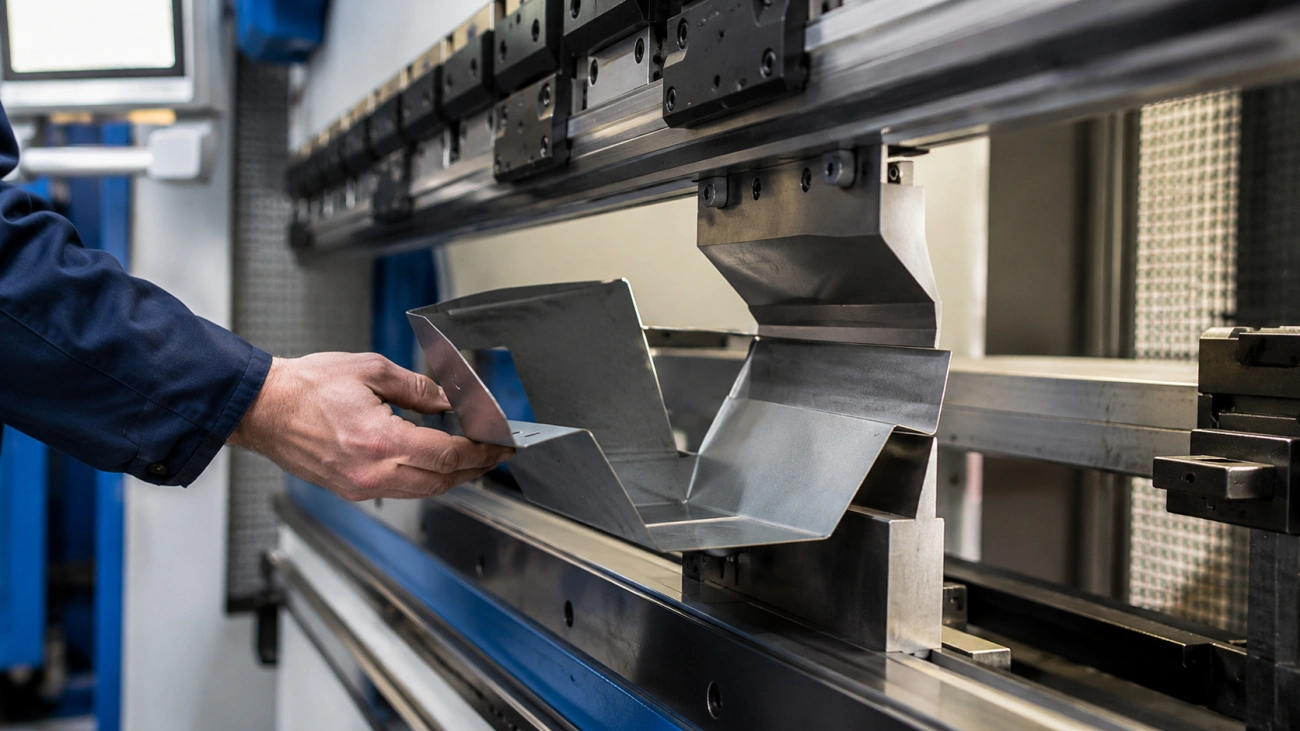

Гибка на прессе по переходам

Листогибочный пресс удобен для небольших партий и изменяемой номенклатуры. Каждый сгиб выполняют отдельной операцией, после чего оператор меняет базу и ориентацию по карте.

Ограничения особенно заметны у закрывающихся сечений. Короткая полка ухудшает базирование, а длинная заготовка требует устойчивой поддержки. Чем глубже профиль, тем выше риск столкновения и перекоса при переустановке. Качество определяется программой и инструментом. Для длинномера отдельно важна поддержка по длине.

Выбор по объёму и сложности

Критерий	Гибка на прессе	Роликовое профилирование
Партия	Единичный выпуск и небольшие серии	Устойчивый повторяющийся выпуск
Смена сечения	Переналадка обычно проще	Может потребоваться новый комплект роликов
Длина	Ограничивается рабочей зоной и возможностью манипуляции	Подходит для длинномерной полосы
Главный риск	Коллизии и неверный порядок	Неравномерная деформация между клетями
Контроль	Угол и размеры полок; кручение оценивают от принятой базы	Форма сечения и прямолинейность; винтовое отклонение контролируют отдельно

Дефекты сложных сечений

Пружинение по нескольким гибам

После снятия усилия угол частично раскрывается. В многоэлементном профиле небольшие отклонения могут изменить общий габарит. Компенсацию уточняют по материалу и радиусу. Оснастку и первую деталь проверяют отдельно; настройку с другой толщины или партии переносят только после контроля.

Скручивание длинномера

Винт возникает при несбалансированном продольном удлинении или перекосе базирования. Асимметричное сечение чувствительнее, потому что разные полки имеют разную жёсткость. На прессе влияет также поддержка длинных концов, при роликовом способе - настройка клетей и положение полосы.

Производственная ситуация. После первых деталей длинный Z-образный профиль ложится на стол одним концом, второй заметно поднимается. Дополнительная догибка углов проблему не устраняет. Технолог сверяет раскрой и маршрут, затем измеряет кручение от согласованной базы. Если причина в асимметричной деформации, корректируют порядок или опору. Серийный выпуск продолжают после контрольного образца с подтверждённой формой.

Волнистость узких полок

Свободная кромка тонкой полки при продольном сжатии может потерять устойчивость и пойти волной. Риск выше у длинных узких элементов и при неравномерном вытяжении соседних зон. Правка готовой волны способна ухудшить поверхность, поэтому сначала корректируют маршрут. Если этого недостаточно, пересматривают геометрию перехода.

Дефект	Вероятная причина	Проверка	Действие
Уход угла	Пружинение, изменение материала	Фактический угол и инструмент	Коррекция программы, повторный замер
Скручивание	Асимметрия деформации или перекос базы	Отклонение от базовой плоскости; затем сверка порядка и опоры	Изменение базирования или маршрута
Волна	Потеря устойчивости кромки	Состояние полки; затем оценка близости гибов и материала	Перераспределение переходов
Трещина	Малый радиус или дефект кромки	Сначала сверить радиус; затем осмотреть направление проката и качество реза	Согласовать больший радиус или ориентацию
Ошибка размера	Развёртка или накопление баз	BA/вычеты и позиции упора	Пересчёт и пробный цикл

Контроль и техзадание

Чертёж сечения с радиусами и допусками

Чертёж должен однозначно задавать материал и толщину. Итоговое сечение показывают вместе с внутренними радиусами; критичные размеры привязывают к базе. Допуск назначают по функции узла: жёсткое поле оправдано там, где от него зависит посадка или стыковка. Для крепёжной зоны критерий задают отдельно. У асимметричного длинномера фиксируют базовую плоскость и способ оценки кручения.

Контроль профиля шаблоном/сечением

На первой детали отдел контроля измеряет углы и полки. Положение элементов сверяют относительно принятой базы. Для повторяющегося сечения можно применять жёсткий шаблон или калибр, если его точность соответствует чертежу. Длинномер дополнительно оценивают по прямолинейности и винтовому отклонению.

Если поверхность видимая, критерии по следам инструмента и покрытию согласуют отдельно. После приёмки профили укладывают с прокладками и фиксируют без перетяжки; длинные элементы опирают по длине, чтобы транспортировка не изменила геометрию.

Что прислать для оценки технологичности

Для оценки нужен чертёж или 3D-модель с указанием материала и толщины. На том же документе задают длину детали и размеры сечения. Внутренние радиусы указывают отдельно. Критичные базы отмечают явно; то же относится к лицевой поверхности и требованиям к покрытию. Если отверстие находится возле сгиба, его положение должно быть видно на модели или чертеже. Для профиля в составе узла полезно показать сопрягаемую деталь - технолог увидит, какие размеры действительно определяют посадку.

Перед запуском партии технологу нужно подтвердить, что расчётная развёртка соответствует принятой системе размеров. Затем проверяют доступ к каждой линии после предыдущего перехода и устойчивость базирования. Для длинномера отдельно оценивают поддержку и способ контроля кручения. Если один из этих пунктов остаётся неопределённым, сначала нужна пробная деталь или корректировка маршрута.

Универсального порядка гибов для сложного сечения нет. Тот же принцип относится к K-factor: значение из предварительной модели нельзя автоматически переносить на другой материал или радиус. Смена оснастки тоже требует проверки. Закрывающееся сечение проверяют на конкретной последовательности операций. Для коротких полок и близких линий сгиба такая проверка особенно важна. Это и есть граница, которую стоит учитывать до заказа или запуска серии.

Стабильное сложное сечение получается тогда, когда конструкторская форма заранее связана с реальным маршрутом. Развёртку согласуют с доступом оснастки, а порядок переходов - с контролем первой детали. Такая проверка до серии снижает риск правки и повторного раскроя.
