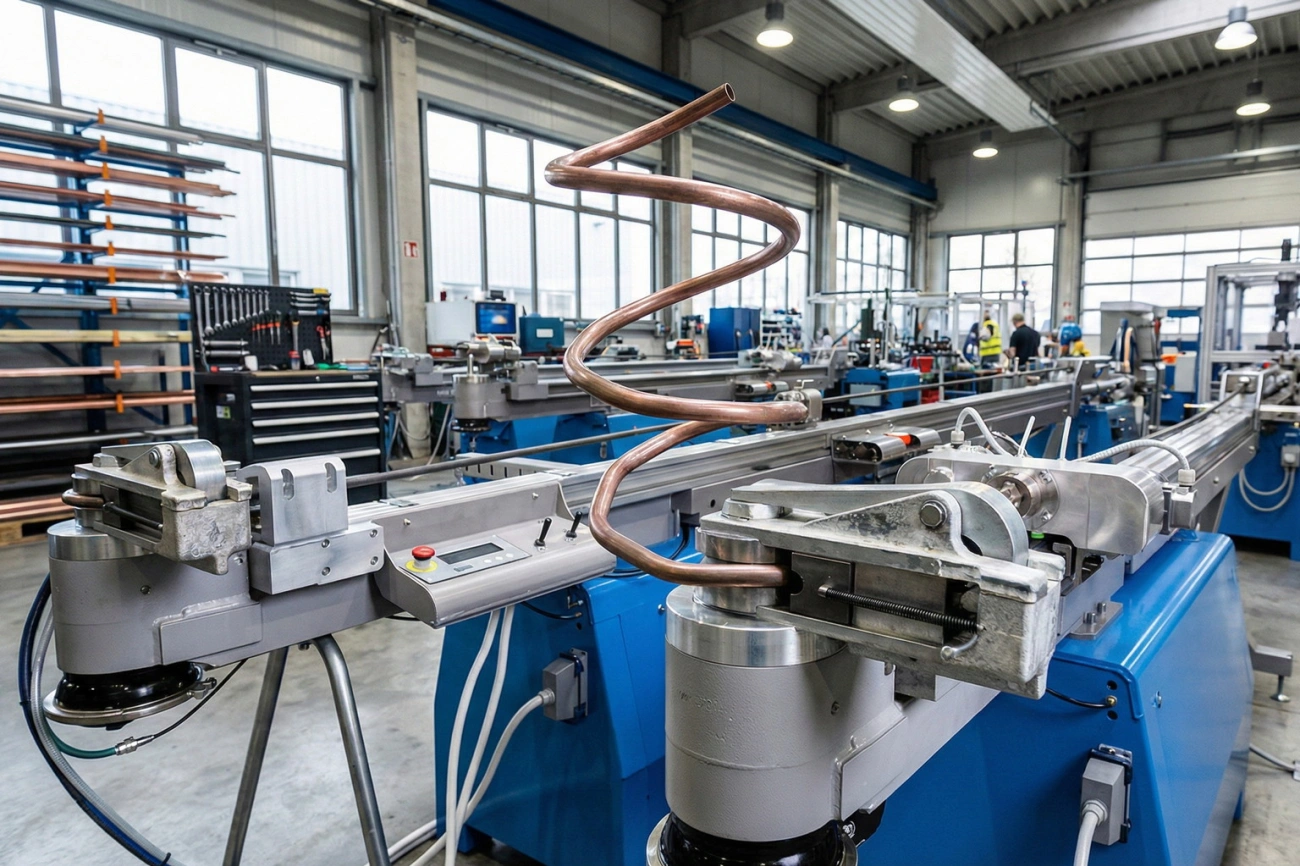

Спиральная гибка труб: стабильный шаг и геометрия витков

Спиральный змеевик выглядит «простым» только на чертеже: круг за кругом, шаг повторяется, труба послушно ложится в плоскость. В реальном цехе всё решают мелочи — стабильность подачи, стартовая фиксация, равномерность прижима и дисциплина контроля. Если где-то возникает дрожание процесса, оно превращается в накопленную погрешность: витки расходятся, диаметр «плывёт», сечение «садится» в эллипс. На сборке это заканчивается предсказуемо — спираль не входит в корпус, патрубки не совпадают по осям, монтажник вынужден «дожимать» витки, а вместе с витками в металл уезжает ресурс.

Эта статья — про управляемую технологию: какие причины чаще всего ломают геометрию, какие приёмы держат шаг и диаметр, и как оформить приёмку так, чтобы спираль приходила на объект в том же виде, в каком вы её приняли у станка.

Почему шаг «уезжает» и диаметр «плавает»

Непостоянное натяжение и подача

Для спирали критична повторяемость продольной подачи. Любой рывок, «подкусывание» ролика, разная смазка по длине или микропауызы оператора дают не одиночный дефект, а серию: ошибка шага повторяется от витка к витку и накапливается.

Полезно мыслить через кинематику одного витка: длина трубы на один оборот — это не окружность, а винтовая линия. Для витка с диаметром по осям D и шагом P длина получается:

L_витка = √((π·D)² + P²)

Если подача «гуляет», фактически меняется P (и часто D вслед за ним), а значит меняется и L_витка. На серии из N витков суммарная длина становится:

L_общ = N · √((π·D)² + P²)

Величины кажутся абстрактными ровно до момента стыковки. Пример по цифрам: при D = 400 мм, P = 60 мм один виток имеет длину около 1 258 мм. Если шаг «поплыл» до 70 мм, длина витка станет около 1 259 мм — разница небольшая. Но геометрически это уже другая спираль: меняется плотность навивки, посадка в корпус, расстояние между витками, а вместе с этим теплопередача и компоновка штуцеров. Поэтому «вроде похоже» в спиралях не работает.

Типовые источники нестабильности подачи:

• разная жёсткость заготовки по длине (разброс толщины, овальность исходной трубы, внутренние напряжения);
• неодинаковая работа прижимов/роликов (грязь, износ, неравномерный контакт);
• кручение трубы вокруг оси при подаче (виток «съедает» часть шага в поворот);
• слишком агрессивная коррекция оператором «на глаз» без фиксаторов шага.

Овальность от чрезмерного прижима

«Эллипс» — это почти всегда расплата за попытку удержать диаметр грубой силой. Когда прижим завышен, труба начинает работать как тонкостенная оболочка: наружная часть радиуса растягивается, внутренняя сжимается, и сечение теряет круг. Виток визуально может быть «красивым», но при сборке появляются зазоры в обечайке, ухудшается сопряжение с коллекторами, усложняется сварка.

Овальность удобно фиксировать простой метрикой, чтобы не спорить ощущениями:

f = (D_max − D_min) / D_ном · 100%

Где D_max и D_min — измеренные диаметры в двух взаимно перпендикулярных направлениях. Важно: овальность часто «ползёт» по длине — у вершины спирали одно значение, у середины другое. Поэтому контроль одной точкой даёт ложное спокойствие.

Практический вывод: если удержание диаметра достигается только ростом прижима, технология уже на границе. Нужны опоры, ограничители и повторяемая подача, а прижим — ровно настолько, чтобы обеспечить стабильный контакт, без смятия стенки.

Ошибки в стартовом фиксировании

Первый виток задаёт «правила игры» всей спирали. Если стартовая точка не зафиксирована, труба имеет право сдвинуться на доли миллиметра. На третьем–пятом витке это превращается в заметный уход шага или в конусность диаметра (сверху плотнее, снизу свободнее).

Чаще всего проблема не в руках, а в отсутствии оснастки. Рабочее решение — стартовый упор, который фиксирует:

• начальный радиус (чтобы виток не «съехал» внутрь или наружу);
• положение трубы в плоскости (чтобы не появлялся винтовой перекос);
• нулевую точку шага (откуда начинается контроль).

Технология формования спирали

Опоры и ограничители по шагу

Чтобы шаг был ровным, его нужно «задать железом», а не словами. Самый надёжный путь — ограничитель, который физически не даёт витку уйти ближе/дальше заданного расстояния. В зависимости от размера и жёсткости детали применяют:

• направляющие гребёнки (шаблон шага), по которым виток «скользит» при навивке;
• регулируемые упоры с винтовой настройкой — для серии, где шаг меняется по заданному профилю;
• поддерживающие ролики по наружному диаметру, снимающие провис и стабилизирующие плоскость.

Если спираль формуется через прокатку/обкатку, полезно рассматривать процесс как комбинацию гибки и калибровки. Там, где требуется дополнительная корректировка окружности без локального смятия, уместны операции, близкие по смыслу к вальцовке металла: равномерная работа по длине даёт предсказуемый результат и меньше «рвёт» сечение.

Равномерная подача и контроль силы

Стабильная спираль начинается с одинакового режима. В производственной практике это означает:

• фиксированную скорость подачи и одинаковую «плотность» контакта роликов;
• контроль кручения трубы (особенно на тонких стенках): лишний поворот вокруг оси срывает шаг;
• проверку исходной заготовки по овальности и толщине — брак на входе часто маскируется, а потом «всплывает» на 6–8 витке.

Где доступна настройка по усилию, правило простое: удерживать стабильную силу контакта, а не «дожимать» до результата. Когда оператор вынужден поджимать для совпадения диаметра, это сигнал, что опор/ограничителей недостаточно или стартовая фиксация не держит базу.

Отдельный случай — спираль из профильной трубы. Она чувствительнее к кручению и «скручиванию» плоскости, поэтому подход к радиусам и поддержке отличается. Здесь пригодится опыт, накопленный на задачах, близких к радиусной гибке профильной трубы: удержание плоскости и контроль ориентации профиля становятся такими же важными, как сам радиус.

Шаблоны для проверки диаметра/шага

Шаблон — это способ превратить сложную геометрию в быстрый производственный контроль. Хороший комплект шаблонов закрывает три вопроса:

• диаметр по осям (проверка посадки витка в заданный «коридор»);
• шаг (проверка расстояния между соседними витками по нескольким зонам);
• плоскостность (контроль, что спираль не уходит в винт и не образует «тарелку»).

Минимально рабочий набор — два калибра по диаметру (на внутренний и наружный контуры) и гребёнка шага. Для точной приёмки добавляют контрольные точки и измерение диагоналей, чтобы поймать конусность и асимметрию. При серийном производстве шаблоны экономят больше времени, чем любые «подкрутки» по месту: на одной детали разница может быть минутами, на партии — сменой.

Что контролируем	Как контролируем	Чем контролируем	Типовой риск
Диаметр по осям	по 3–4 зонам по окружности спирали	шаблон-кольцо / калибр, рулетка + фиксатор	«конусность» из-за нестабильного старта
Шаг витков	по внешней стороне и по осевой линии	гребёнка шага, штангенциркуль, линейка	накопление ошибки подачи
Овальность	Dmax/Dmin на нескольких витках	нутромер/калибр, шаблон сечения	смятие от завышенного прижима
Плоскостность	контроль «тарелки» и винта	плита/рейка, контрольные стойки	кручение трубы при подаче

Стык и приёмка

Чистый стык без зазора

Стык на спирали — место, где геометрия обязана быть «честной». Если конец трубы срезан неровно, не выведен по торцу и не совпадает с сопрягаемой деталью, сварка начнёт компенсировать зазор. Компенсация всегда деформирует ближайшие витки: их «подтягивает» или «разжимает», шаг рядом со швом начинает отличаться.

Рабочий стандарт подготовки стыка в производстве выглядит так:

• торцовка и выведение перпендикуляра к оси трубы (особенно для коллекторов и фланцев);
• подгонка по шаблону сопряжения — без «лома» витков руками;
• прихватки с контролем геометрии перед окончательным швом.

Если сборка предполагает жёсткое попадание в отверстия/фланцы, зазор в стыке превращается в проблему сборки, а не сварки. Чем раньше это фиксируется на приёмке, тем меньше «самодеятельности» на монтаже.

Допуски на диаметр и шаг

Универсального «нормального допуска» для всех спиралей не существует: требования диктует сборка. Теплообменник с плотной посадкой в корпус и теплотехническим расчётом требует одного, обвязка оборудования на раме — другого. Поэтому правильный подход начинается с фиксации двух вещей в ТЗ: базы измерения (по каким осям и в каких зонах меряем) и допустимых отклонений.

Чтобы разговор был предметным, удобно заранее зафиксировать формат контроля, например:

• диаметр по осям: измерение на витках №1, №середина, №последний;
• шаг: измерение на 4 соседних парах витков в разных зонах;
• овальность: по формуле f на 2–3 витках у зоны максимального радиуса.

Если вам нужно быстро прикинуть чувствительность сборки к шагу, помогает простая оценка высоты спирали: H = (N − 1) · P. При N = 20 витках изменение шага всего на +1 мм даёт изменение высоты на +19 мм. Для корпуса с ограниченной высотой это уже не «мелочь», а причина, по которой деталь не садится без усилий.

В МСК МЕТАЛЛ мы обычно настаиваем на том, чтобы допуски и схема измерения были частью согласования до запуска. Это экономит время обеих сторон: вы получаете предсказуемую посадку, а производство — понятный критерий «принято/не принято» без споров на эмоциях.

Упаковка спиралей, чтобы не деформировать

Спираль можно сделать точно и потерять геометрию на доставке. Главная опасность — точечные нагрузки: один ремень, одна жёсткая опора, один «зацеп» погрузчиком способны сместить витки и дать овальность там, где её не было.

Практически надёжные принципы упаковки:

• минимум точечных опор: лучше несколько широких прокладок, чем две «кромки»;
• распорки между витками в зоне риска (где шаг критичен для сборки);
• фиксация от кручения: спираль должна быть закреплена так, чтобы не «играла» при переносе;
• защита торцов и стыковочных зон — именно там потом меряют и стыкуют.

Если деталь едет на объект в несколько этапов, имеет смысл вложить в упаковку контрольную карту: где мерить диаметр и шаг после разгрузки. Это снижает риск, что геометрию «потеряют» по пути и обнаружат уже перед монтажом.

По смежным задачам и технологиям гибки полезно ориентироваться на общую практику производства гибки труб: спираль требует тех же базовых дисциплин (стабильность режима, оснастка, контроль), но наказывает за ошибки сильнее из-за накопления погрешности на каждом витке.
