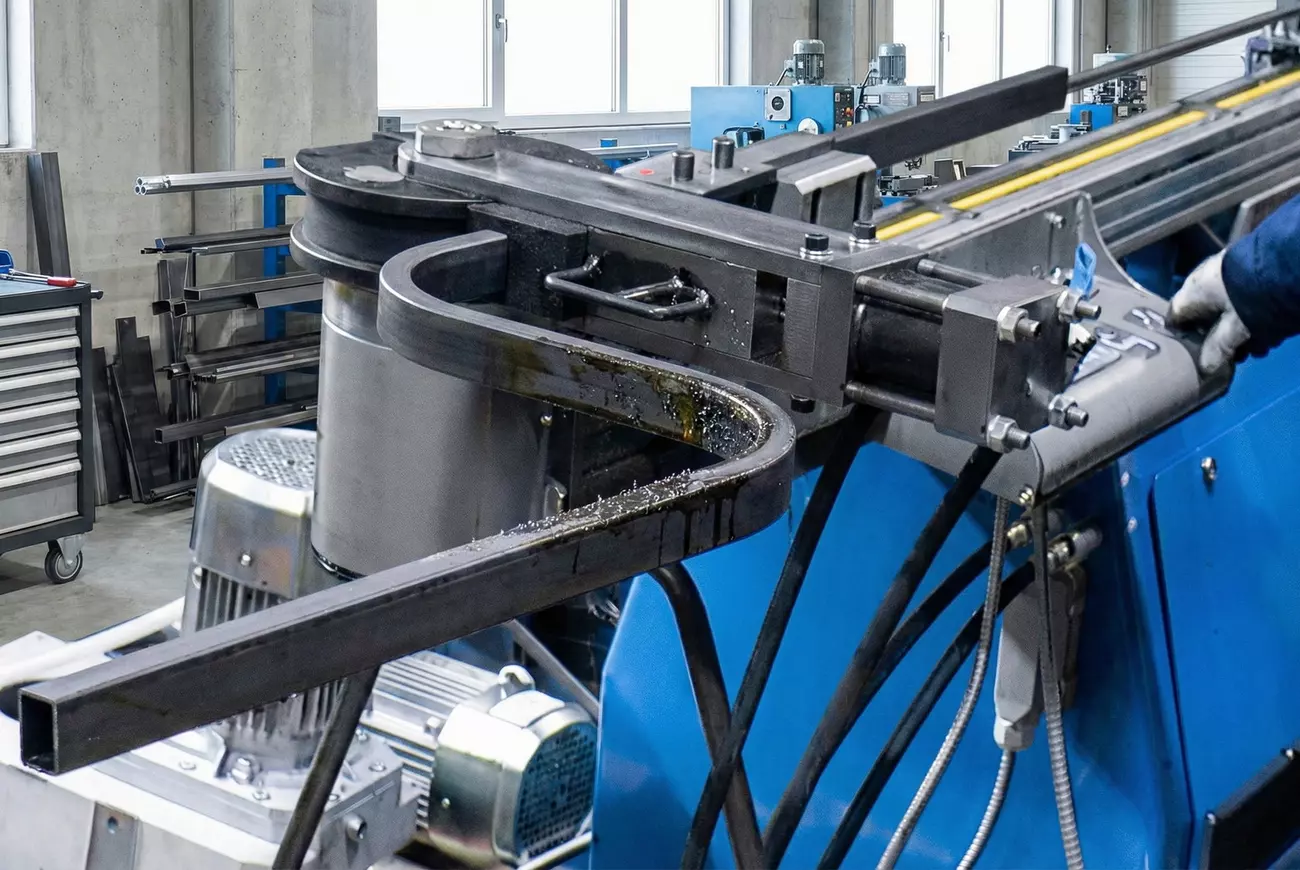

Тонкостенная профильная труба: чистая геометрия без морщин

Тонкостенная профильная труба — это не «облегчённая версия» обычного профиля, а отдельный класс задач для производства. Малый запас толщины, вытянутые сечения и жёсткие требования к внешнему виду превращают любой изгиб в операцию с очень узким коридором допуска. Любая лишняя десятая миллиметра овальности или гофра на внутреннем радиусе сразу проявляются на стадии сборки, когда деталь не попадает в кондуктор или не стыкуется с соседними элементами. Поэтому работать с такими профилями нужно не упрощённо, а, напротив, максимально осторожно и технологически выверенно.

В производственных проектах МСК МЕТАЛЛ мы видим одно и то же: чем тоньше стенка и сложнее конфигурация, тем сильнее проявляются скрытые ошибки в расчёте радиуса, подборе оснастки и режиме гибки. Эта статья собрана так, чтобы инженер, конструктор или технолог могли быстро понять, где тонкостенный профиль даёт дефекты, какая оснастка удерживает грань и какие технологические приёмы помогают сохранить чистую геометрию без морщин и подломов.

Где тонкостенный профиль «сыпется»

Внутренний радиус гофрит в первую очередь

При гибке профильной трубы внутренний радиус работает на сжатие. У тонкой стенки запас устойчивости минимален, поэтому при превышении критического напряжения она переходит из устойчивого состояния в гофру. Характерный признак: на внутренней полке в зоне изгиба появляются поперечные складки, которые постепенно перерастают в «гармошку».

Условно критический радиус можно оценить по простой инженерной оценке: R_кр ≈ 2,5–3,0 × h, где h — высота профиля (большая сторона). Для тонкостенной трубы 60×40×2 мм это даёт R_кр порядка 150–180 мм. Если по чертежу требуется меньший радиус, без дорна и радиусной матрицы под конкретный размер гофру почти всегда придётся либо принимать, либо убирать последующей правкой с потерей сечения.

Дополнительно на гофрообразование влияет относительная толщина стенки t/h. При значении t/h < 0,03 даже небольшое снижение радиуса от расчётного резко повышает риск локальной потери устойчивости. Для конструкций с высокими требованиями по внешнему виду (ограждения, фасадные элементы, мебельные рамы) такие радиусы следует либо пересматривать, либо закладывать обязательную дорновую гибку.

Угол теряет форму из-за слабой опоры

У профильной трубы жёсткость сосредоточена в углах. При гибке тонкостенного профиля без поддержки угла фактически работает только часть стенки, а вершина угла начинает «плыть». Это проявляется в двух эффектах:

• расширение профиля по внешней стороне — расстояние между полками растёт на 1–2 мм и более;
• потеря прямого угла — вместо 90° получается слегка «расползшийся» тупой угол, который сложно сажать в узкие посадочные места.

Относительную потерю формы можно оценить по овальности сечения: Ov = (A − B) / A × 100 %, где A — размер профиля до гибки, B — минимальный размер после гибки. Для аккуратных видимых элементов разумно держать овальность не более 3–5 %. При отсутствии опоры угла на тонкостенной трубе овальность легко выходит за 8–10 %, и возвращать геометрию потом приходится грубой правкой с риском заломов.

Шов — запретная зона для «внутреннего» изгиба

Большинство тонкостенных профильных труб на рынке — электросварные. Продольный шов по прочности и структуре металла почти всегда отличается от основной стенки: там локально меняется твёрдость, есть зона термического влияния и возможные микродефекты.

При гибке шов на внутреннем радиусе испытывает сжатие и сдвиг одновременно. Это сочетание даёт два характерных вида брака:

• локальный надрыв или «надкус» по линии шва;
• «выстрел» шва — открытие шва на небольшом участке, особенно при повторной нагрузке.

Поэтому технологически шов рассматривают как зону, которую нужно исключить из внутреннего радиуса. Минимальное требование — ориентировать трубу так, чтобы шов находился либо ближе к нейтральному слою, либо в зоне растяжения, где его можно контролировать визуально. В сложной пространственной геометрии это приходится учитывать уже на этапе конструкторского моделирования: поворот профиля в сечении перед гибкой задаётся осознанно, а не оставляется «как получится».

Оснастка, которая удерживает грань

Дорн с поддержкой углов

Для тонкостенной профильной трубы дорновая гибка — не роскошь, а базовое условие стабильного результата. Классический дорн только поддерживает стенку изнутри, но для профиля этого недостаточно: требуется опора именно под углы, где сосредоточена жёсткость сечения.

Оптимальное решение — сегментный дорн с выведенными опорными зонами под каждую грань. В рабочем положении он заполняет значительную часть внутреннего сечения и не даёт углам смещаться относительно друг друга. Это снижает овальность и заметно уменьшает риск гофрообразования во внутренней зоне.

При проектировании дорна важно выдержать баланс: с одной стороны, минимальный зазор между дорном и внутренней поверхностью (обычно порядка 0,1–0,2 мм на сторону), с другой — достаточные фаски и плавные заходы, чтобы труба не цеплялась и не царапалась при продвижении. На практике это всегда компромисс с учётом конкретной серии профиля и допусков по прокату.

Прижим против смятия короткой полки

Вторая типичная проблема тонкостенного профиля — смятие короткой полки. Особенно это заметно у труб типа 60×20×2 мм: высокая полка ещё держит форму, а короткая под прижимом и усилием гибки подламывается внутрь.

Эффективный прижим для таких профилей должен работать по всей ширине полки, а не по двум локальным точкам. Для этого используют широкие прижимные башмаки с тщательно выведенной плоскостью и небольшим радиусом на кромке, чтобы не оставлять рисок на металле. Допустимое линейное смятие можно оценить как относительное уменьшение высоты полки: Δh/h × 100 %. Для видимых элементов обычно стараются удержаться в пределах 2–3 %, что требует аккуратной настройки усилия прижима и согласования его с ходом дорна.

Для серийных партий полезно отдельно отладить связку «усилие прижима — радиус матрицы — смазка». Часто достаточно уменьшить усилие на 10–15 % или переключиться на другую смазку, чтобы смятие короткой полки ушло без потери точности по радиусу.

Радиусная матрица под конкретный размер

Тонкостенный профиль плохо переносит «универсальные» решения. Радиусная матрица, которая формально подходит сразу под несколько типоразмеров, почти всегда даёт лишние зазоры либо по высоте, либо по ширине сечения. В результате профиль в зоне гиба не опирается на матрицу полностью, а часть нагрузки уходит в локальные зоны, где и появляются гофра и подломы.

Поэтому для критичных изделий мы используем матрицы, рассчитанные под конкретный размер и радиус. Расчёт строится так, чтобы рабочий контакт профиля с матрицей занимал максимально возможную площадь, а зазор в зоне опорных граней был минимальным. Для контроля часто применяют простое правило: при примерке новой матрицы профиль должен входить с лёгким сопротивлением на участке не менее 60–70° окружности контакта, без видимых «провалов» по углам.

Если по техпроцессу требуется серийная гибка профильной трубы с повторяемостью радиуса и чистой геометрией, индивидуальная матрица под размер и радиус быстро окупается снижением брака и времени на поднастройку.

Технология, которая не «ведёт» профиль

Последовательность гибов при сложной геометрии

Самая частая ошибка при работе с тонкостенной профильной трубой сложной формы — интуитивный выбор порядка гибов. Формально деталь можно получить разными маршрутами, но реальное напряжённое состояние металла и суммарные погрешности будут отличаться радикально.

Базовый подход такой:

1. Сначала гнутся самые малые радиусы и самые нагруженные участки — они задают «каркас» детали.
2. Затем формируются более крупные радиусы и вспомогательные участки.
3. В конце выполняются локальные довороты, правка и контрольные корректировки по месту.

Важно, что каждый следующий гиб выполняется с учётом уже возникших деформаций. Если начать с простых участков, а малые радиусы оставить напоследок, профиль будет уже частично вытянут и ослаблен, и риск гофры или подлома резко вырастет.

Темп и скорость без локальных перегрузок

Тонкостенная труба плохо переносит резкие изменения скорости. На участке, где оператор инстинктивно притормаживает или, наоборот, ускоряет подачу, возникают локальные перегрузки, которые сразу же вылезают гофрой или потемнением поверхности.

На практике мы задаём диапазон рабочей скорости для каждой конфигурации профиля. Условно можно ориентироваться на диапазон v = 3–10 град/с, но ключевой параметр не абсолютное значение, а стабильность. Если скорость падает вдвое на каком-либо участке, напряжённое состояние металла меняется, и часть деформации переходит из равномерной в локализованную.

Для серийных партий оптимально использовать программируемые режимы с плавным разгоном и торможением, где профиль «чувствует» одинаковый темп во всей зоне гиба. Это снижает разброс по пружинению и помогает держать точность по углам без постоянной поднастройки.

Компенсация пружинения по участкам

Пружинение для тонкостенной профильной трубы — не абстрактный эффект, а конкретная цифра, заложенная в техпроцесс. Если по чертежу требуется угол 90°, а фактически после разгрузки получается 87–88°, нужно заранее закладывать угол гиба с учётом компенсации.

Упрощённо это описывается формулой: α_настр = α_черт + Δα, где α_черт — требуемый угол по чертежу, Δα — угол пружинения, полученный опытным путём. Для разных профилей и радиусов Δα может лежать в диапазоне 2–5°. Важно, что при сложной геометрии пружинение по участкам различается: малый радиус даёт один Δα, большой — другой. Поэтому корректнее вести отдельную карту компенсаций для каждого типоразмера и конфигурации.

При переходе на новую партию металла (другая марка, поставщик, термообработка) карту лучше актуализировать: достаточно отгибать пару контрольных образцов, чтобы уточнить Δα и не переносить старые значения механически.

Контроль и приёмка

Параллельность полок и диагональ сечения

Для тонкостенной профильной трубы внешний вид и посадка в изделие зависят не только от радиуса, но и от того, насколько «прямоугольным» осталось сечение после гибки. Ключевые параметры контроля:

• параллельность полок в зоне гиба и на прилегающих участках;
• диагональ сечения — отличие диагоналей не должно выходить за допуск, согласованный с конструктором.

Практически это проверяется простыми средствами: штангенциркулем и проверочной линейкой. В техпроцессе задаются допустимые отклонения, например: отклонение высоты и ширины профиля в зоне гиба не более ±0,5 мм, разность диагоналей — не более 1,0 мм. Если на видимой детали перекос заметен уже невооружённым глазом, значит допуски либо завышены, либо технологически не выполняются.

Радиус по хорде и высоте стрелы

Контроль радиуса изгиба для тонкостенной профильной трубы важно вести не «на глаз», а по простой геометрии. Распространённый приём — измерение по хорде и стрелке прогиба:

• L — длина хорды по внешней поверхности профиля;
• f — высота стрелы прогиба от хорды до дуги.

При этих данных радиус можно оценить по формуле: R = (L² / 8f) + (f / 2). Сравнение расчётного R с чертежным помогает быстро понять, не ушёл ли радиус в сторону из-за пружинения или некорректного прижима. Для серийного производства допустимое отклонение по радиусу обычно задаётся в пределах нескольких миллиметров, но для эстетически важных элементов (ограждения, фасады) требования могут быть жёстче.

Если в партии деталей радиус «гуляет», это явный сигнал пересмотреть связку скорость — усилие прижима — состояние оснастки. Затупившаяся матрица или загрязнённый дорн дают добавочное трение и, как следствие, разброс по пружинению.

Когда правка опаснее переделки

Естественное желание при получении пограничной детали — попытаться «довести» её правкой. Для тонкостенной профильной трубы это не всегда разумно. Каждый дополнительный цикл нагружения и разгрузки ещё больше вытягивает внешнюю стенку и ослабляет углы.

Есть несколько признаков, при которых правка становится опаснее переделки:

• овальность сечения уже превысила расчётный допуск и видна визуально;
• в зоне внутреннего радиуса есть намётки гофры или локальные складки;
• на внешней поверхности замечены микронадрывы или сетка мелких трещин после пробной правки.

В этих случаях попытка выровнять деталь может привести к мгновенному разрушению при следующей нагрузке уже в изделии. Надёжнее признать такую деталь браком и перезапустить её изготовление по скорректированному техпроцессу: с другим радиусом матрицы, обновлённой смазкой, уточнённой скоростью или изменённой последовательностью гибов.

Если в вашем проекте много сложных деталей из тонкостенной профильной трубы с высокими требованиями к внешнему виду и геометрии, имеет смысл вынести такие операции в специализированный участок. В этом случае заказчик получает не просто «изогнутую трубу», а комплект деталей с гарантированной геометрией, готовых к сборке без дополнительной подгонки. Когда требуется сложная радиусная гибка профильной трубы или серийная гибка труб с контролируемой геометрией, важно сразу закладывать в проект технологичную конструкцию, корректные радиусы и реалистичные допуски — это экономит время на сборке и снижает долю брака на финише.
