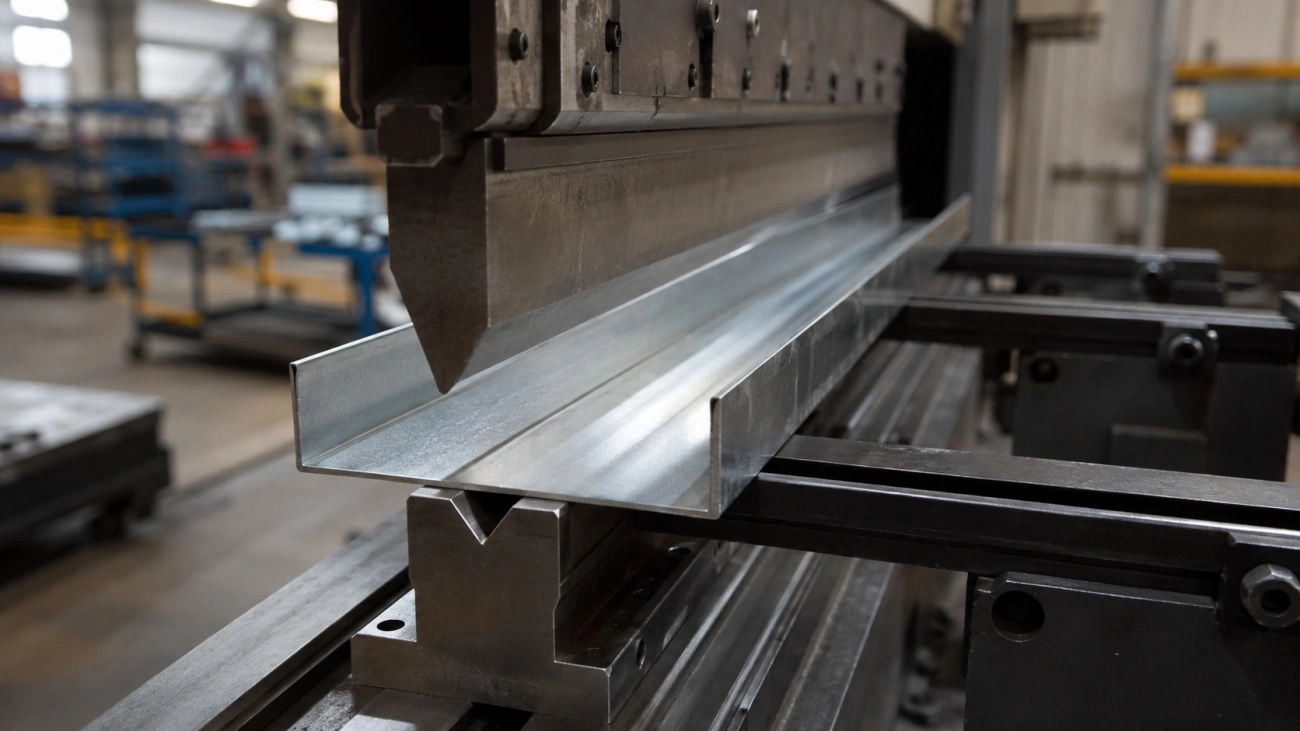

Тонкостенный гнутый швеллер: плюсы и где он не подходит

Тонкостенный гнутый швеллер получают из листа или полосы холодной формовкой. Снижение толщины уменьшает массу погонного метра и расход металла, но одновременно делает стенку и полки чувствительнее к потере устойчивости. Поэтому оценивать такой профиль только по внешним размерам нельзя. Два швеллера одинаковой высоты способны заметно различаться по жёсткости, прогибу и поведению под рабочей нагрузкой.

Для выбора важнее понять, какая часть сечения работает на сжатие, как профиль закреплён и где приложена нагрузка. Для несущих деталей итоговый вариант подтверждают расчётом по принятой схеме и требованиям проекта. Производственная технологичность сама по себе не доказывает, что профиль выдержит работу в узле.

Что такое тонкостенный и облегчённый швеллер

Малая толщина стенки и полок

Стенка и полки образованы одним листом, поэтому толщина по большей части сечения одинакова. Термин «тонкостенный» описывает характер работы профиля: плоские элементы достаточно гибкие, чтобы локальная устойчивость стала значимым фактором. Универсальной границы в миллиметрах нет. Результат зависит от геометрии профиля, его длины и схемы закрепления.

Полезный диагностический показатель - отношение ширины плоского элемента к его толщине:

λ = b / t

где b - расчётная ширина стенки или полки, t - толщина листа. Формула нужна как ориентир для сравнения геометрии. При одинаковой ширине уменьшение толщины вдвое удваивает отношение b/t и повышает риск местного выпучивания. Несущую способность после этого всё равно определяют расчётом: в нём учитывают схему закрепления, свойства материала и характер нагрузки.

Отличие от стандартного гнутого

Обычный профиль такого типа часто выбирают по требуемой геометрии и достаточной толщине. После этого проверяют углы гиба и прямолинейность, а радиусы увязывают с выбранной оснасткой. В облегчённом профиле геометрия уже влияет на устойчивость напрямую. Здесь важна ширина свободной полки, затем высота стенки, а наличие подгиба нередко меняет работу сечения заметнее, чем разница в доли миллиметра по толщине.

Схема «тот же размер, только лист тоньше» ненадёжна. Уменьшение толщины снижает площадь сечения и момент инерции. Одновременно широкий плоский элемент быстрее теряет устойчивость. Для нагруженной детали конструктор сравнивает варианты по расчётной способности и деформациям. Технолог со своей стороны оценивает, удастся ли стабильно формовать такое сечение в серии.

Где выигрывает лёгкое сечение

Облегчённый швеллер рационален в каркасах облицовки, кожухах, направляющих, лотках и элементах оборудования, где важна малая масса, а рабочая нагрузка умеренная и понятная. Особенно заметен эффект на длинномерных деталях: снижение массы погонного метра упрощает переноску, уменьшает нагрузку при монтаже и облегчает обращение с партией на складе.

Для нестандартного сечения технологичность удобно оценивать вместе с производителем гнутых профилей из металла. По чертежу можно заранее проверить минимальные полки, доступность гибов, а затем согласовать способ контроля готовой детали.

Плюсы облегчённых сечений

Меньшая масса конструкции

Первый эффект уменьшения толщины удобно оценивать через массу погонного метра. Для предварительного расчёта прямолинейного профиля постоянной толщины используют развёрнутую ширину листа:

m ≈ ρ × B × t

где m - масса одного метра профиля, ρ - плотность материала, B - развёрнутая ширина заготовки, t - толщина. Это расчётная модель. Она не учитывает небольшую разницу, связанную с фактическими радиусами и допуском на толщину.

Расчётный пример. Для стального профиля с развёрнутой шириной 0,30 м при условной плотности 7850 кг/м³ лист толщиной 1,5 мм даёт около 3,53 кг/м. При толщине 2,0 мм получается около 4,71 кг/м. Если развёртка не меняется, переход с 2,0 на 1,5 мм снижает расчётную массу примерно на 25 %. Этот результат показывает только металлоёмкость. Переносить его напрямую на несущую способность нельзя.

Экономия металла

Снижение массы уменьшает расход металла на изделие, но экономический эффект оценивают по всему узлу. Если более тонкий профиль требует частых опор либо дополнительных усилителей, прямой выигрыш исчезает. Сначала конструктор определяет функцию детали и допустимые деформации. После этого технолог проверяет, можно ли стабильно получить выбранное сечение.

Удобство монтажа лёгких элементов

Меньшая масса облегчает ручное перемещение длинномерных деталей и снижает нагрузку на крепёж во время монтажа. При этом тонкая стенка чувствительнее к точечному зажиму. Перетянутый болт может продавить полку. Узкая шайба оставляет локальную вмятину. Жёсткий захват при разгрузке повреждает геометрию ещё до ввода детали в работу.

Зоны крепления и опирания задают отдельно. Если в узле действует сосредоточенная нагрузка, проект может потребовать увеличенную площадь опоры. В другом случае достаточно локального усиления. Иногда проблему решает отдельное ребро. Выбор зависит от расчётной схемы, а не от привычки применять облегчённый профиль «по аналогии».

Местная потеря устойчивости

Выпучивание тонкой стенки

При сжатии широкая тонкая стенка способна выйти из своей плоскости локальной волной. Это принципиально отличается от разрушения материала по прочности. Сталь может ещё не достигнуть предельного напряжения, но эффективная работа части сечения уже ухудшается. Чем больше свободная ширина плоского элемента относительно толщины, тем внимательнее нужно оценивать устойчивость.

Риск выше у высоких стенок без промежуточной поддержки. Он также растёт около сосредоточенной силы или рядом с крупным вырезом. Отдельная проблема - перекос опирания. На детали такой дефект выглядит как волна либо вмятина. Для ответственного элемента конструктор задаёт расчётную модель, а отдел контроля сверяет геометрию с документацией.

Устойчивость свободной кромки полки

Свободная кромка широкой полки особенно чувствительна к потере формы. Подгиб или отбортовка повышает краевую жёсткость и помогает полке сохранять геометрию. По этой причине тонкостенные С- и шляпные профили часто имеют небольшие загнутые кромки.

Отбортовка усложняет сечение и меняет доступ инструмента. Конструктор учитывает подгиб как часть профиля. Технолог после этого проверяет, хватит ли места для оснастки и не возникнет ли конфликт в порядке гибов.

Почему нельзя судить только по сечению

Одинаковое сечение работает по-разному при разных пролётах и закреплении. От направления нагрузки тоже многое зависит. Если есть боковая поддержка, поведение профиля меняется. При вырезах или соединениях напряжения перераспределяются. Поэтому геометрия профиля не заменяет расчёт узла.

Производственная ситуация. В проекте заменяют швеллер толщиной 2,0 мм на 1,5 мм, при этом высоту стенки и ширину полок сохраняют. Масса уменьшается примерно на четверть, однако свободная полка становится заметно гибче. До запуска серии конструктор проверяет несущую схему и прогиб. Затем технолог изготавливает пробную деталь. Если после формовки на полке появляется волна или контрольная сборка показывает уход из плоскости, вариант корректируют. В зависимости от причины добавляют отбортовку, уменьшают ширину полки, возвращают исходную толщину либо усиливают узел по расчёту.

Толщина, размеры, сортамент

Связь толщины и высоты сечения

Рост высоты стенки обычно повышает геометрическую эффективность сечения на изгиб, но у тонкого листа одновременно растёт ширина плоского элемента, склонного к локальному выпучиванию. Поэтому увеличение высоты без проверки устойчивости иногда даёт меньший эффект, чем ожидается по одной геометрии.

Для сравнения полезны отношения h/t стенки и b/t полки. Они показывают, какой элемент стал гибче относительно своей ширины. Предельные значения берут из применимой расчётной методики и требований проекта.

Типовые размеры облегчённого швеллера

Заказной гнутый швеллер обычно описывают высотой стенки h, шириной полок b, толщиной t, внутренними радиусами и длиной. Если есть отбортовки, в чертеже отдельно задают их высоту и направление. Запись вида 100 × 40 × 1,5 мм подходит как краткое обозначение геометрии, но сама по себе не сообщает марку стали. Из такой записи также не видно, какие допуски требуются и есть ли усиленная кромка.

Для заказной детали важнее связать размер с развёрткой заготовки и принятой оснасткой. После этого сечение увязывают с назначением детали. В серии фиксируют базу размеров и согласованный вариант профиля. Если меняют толщину или радиус, повторная проверка обязательна.

Отбортовки и подгибы для жёсткости

Небольшая отбортовка на свободной кромке заметно меняет работу полки, поскольку кромка получает дополнительную пространственную жёсткость. Подгиб полезен и с практической точки зрения: он закрывает острую кромку и облегчает обращение с тонким профилем. Его размеры выбирают по расчёту и с учётом технологических ограничений.

Размер подгиба ограничен технологией. До выпуска развёртки технолог проверяет порядок гибов. Затем он смотрит, нет ли коллизий по инструменту. Для сложного сечения безопаснее изготовить пробную деталь, чем сразу запускать серию.

Материал и покрытие

Оцинкованный тонкий лист

Оцинкованный лист часто применяют в лёгких профилях для влажной или наружной среды. При формовке важны тип покрытия и допустимость следов от инструмента. Пригодность материала к выбранному радиусу подтверждают документацией поставки. Если поверхность критична, дополнительно делают пробный гиб.

Сохранность покрытия при гибе

На наружной стороне малого радиуса покрытие работает на растяжение. Контакт с матрицей добавляет риск царапин и отпечатков. Технолог снижает этот риск за счёт корректного радиуса, чистой оснастки и защиты поверхности, когда это допускают требования к детали. После формовки отдел контроля осматривает линию гиба. Затем проверяет свободные кромки и места контакта с инструментом.

Критерий приёмки покрытия задают заранее. Обычно отдельно фиксируют требования к лицевой стороне, допустимость следов оснастки и порядок действий при локальном нарушении слоя.

Марка стали под нагрузку

Более высокая прочность стали не делает тонкий швеллер автоматически более устойчивым. Для тонкостенного сечения локальная устойчивость и деформации способны ограничить применение раньше, чем будет исчерпана прочность материала. Есть и технологический эффект: прочная сталь чаще сильнее пружинит при формовке, поэтому настройка угла требует отдельной проверки.

Для несущего узла проект задаёт марку стали, толщину и требуемое сечение. Для ненесущей детали материал тоже должен быть указан в ТЗ, поскольку от него зависят пружинение после гиба, минимально допустимый радиус и состояние поверхности.

Особенности формовки тонкого листа

Пружинение и точность угла

После снятия усилия лист частично возвращается упруго, поэтому фактический угол отличается от положения под нагрузкой. На тонком профиле даже небольшая угловая ошибка заметна на широкой полке: её свободная кромка может уйти от номинального положения на несколько миллиметров по высоте.

Оператор настраивает программу по пробной детали. Для серии стараются сохранить тот же материал и ту же толщину. Оснастку тоже не меняют без необходимости. При смене партии технолог отдельно оценивает, нужна ли новая настройка.

Волнистость и коробление

Длинная тонкая полка чувствительна к остаточным напряжениям заготовки. На результат влияет и перекос при базировании. Отдельно сказывается неравномерная деформация по длине. Волнистость может появиться даже при правильном среднем угле. Одной коррекцией глубины гиба проблему не убрать, если причина связана с исходной плоскостностью листа или с устойчивостью самой полки.

После формовки оператор укладывает профиль на контрольную поверхность без принудительного прижима. Так хорошо видны коробление и винт, которые легко пропустить при локальном измерении размеров.

Контроль геометрии

Для тонкостенного швеллера полезна карта контроля с конкретными базами. Отдел контроля фиксирует высоту стенки и ширину обеих полок. Затем проверяет углы. При необходимости отдельно оценивает внутренний радиус. Для длинной партии дополнительно контролируют прямолинейность и скручивание. Удобный инструмент на этом этапе - шаблон сечения: он быстро показывает раскрытие полок или их подворот.

Признак	Вероятная причина	Как проверить	Корректирующее действие
Волна на стенке	Высокая гибкость плоского элемента, перекос заготовки, исходная неплоскостность	Контроль на плите и шаблоном по сечению	Сначала проверить геометрию заготовки и базирование. Если причина в самом сечении, увеличить жёсткость или пересмотреть толщину.
Свободная полка «играет»	Большое отношение ширины полки к толщине	Сопоставить b/t и проверить узел под рабочей нагрузкой по проектной методике	Добавить отбортовку, уменьшить ширину полки или вернуть большую толщину. При необходимости ввести дополнительное раскрепление.
Угол раскрыт	Пружинение или нестабильность материала	Замер угломером на первой детали и выборочно по партии	Скорректировать программу и повторно проверить контрольный образец.
Профиль скручен	Несимметричная деформация, перекос базирования, остаточные напряжения	Укладка без принудительного прижима, замер винта по длине	Проверить последовательность гибов. Затем оценить базирование и состояние заготовки.
Повреждено покрытие	Малый радиус, загрязнённая оснастка, высокий контактный след	Осмотр линии гиба и лицевой стороны при заданном освещении	Уточнить радиус, состояние инструмента и способ защиты поверхности.

Упаковка влияет на итоговую геометрию: длинный тонкий профиль легко деформировать стяжкой пачки или неудачной погрузкой. Для ответственных длинномеров в ТЗ задают укладку на прокладки и ограничивают точечную стяжку.

Как выбрать под задачу

Нагрузка против массы

Оптимизация начинается с функции детали. Если швеллер служит кожухом или направляющей, допустимая толщина часто определяется жёсткостью детали и способом крепления. Для балки или стойки подход другой: нужны расчётные нагрузки, пролёт, схема закрепления и допустимый прогиб. После этого проверяют релевантные формы потери устойчивости.

Расчёт массы показывает потенциал облегчения. Окончательное решение принимает конструктор по работоспособности узла.

Когда нужен более толстый профиль

Возврат к большей толщине оправдан, если тонкая стенка получает локальные вмятины в опорах, полка теряет форму или профиль не держит требуемую плоскостность. Ещё один прямой сигнал - расчёт показывает недостаточную устойчивость. Иногда эффективнее не утолщать деталь, а изменить геометрию: добавить отбортовку, уменьшить свободную ширину полки или ввести промежуточное крепление.

Есть и технологический предел. Если тонкий лист нестабилен по углу или легко повреждается при извлечении и упаковке, единичный удачный образец ещё не гарантирует серийный результат. Производимость подтверждают пробной гибкой и контрольными замерами.

Что указать в задании

Для изготовления тонкостенного гнутого швеллера в задании нужны чертёж сечения и длины, марка материала, толщина, внутренние радиусы и база размеров. Отдельно задают допуски по полкам и углам. При необходимости добавляют требования к прямолинейности, контролю скручивания, наличию покрытия и выбору лицевой стороны. Для нагруженной детали дополнительно нужны проектные требования к работе профиля. Производитель не должен заменять расчёт конструкции выбором толщины «по опыту».

Если деталь формуют на листогибочном оборудовании, возможность последовательности гибов и доступность инструмента можно проверить в рамках гибки металла. До запуска партии полезно согласовать контрольную деталь, шаблон сечения и критерии приёмки. Такой порядок помогает отделить реальную экономию материала от случайного уменьшения толщины и даёт управляемый результат на производстве.
