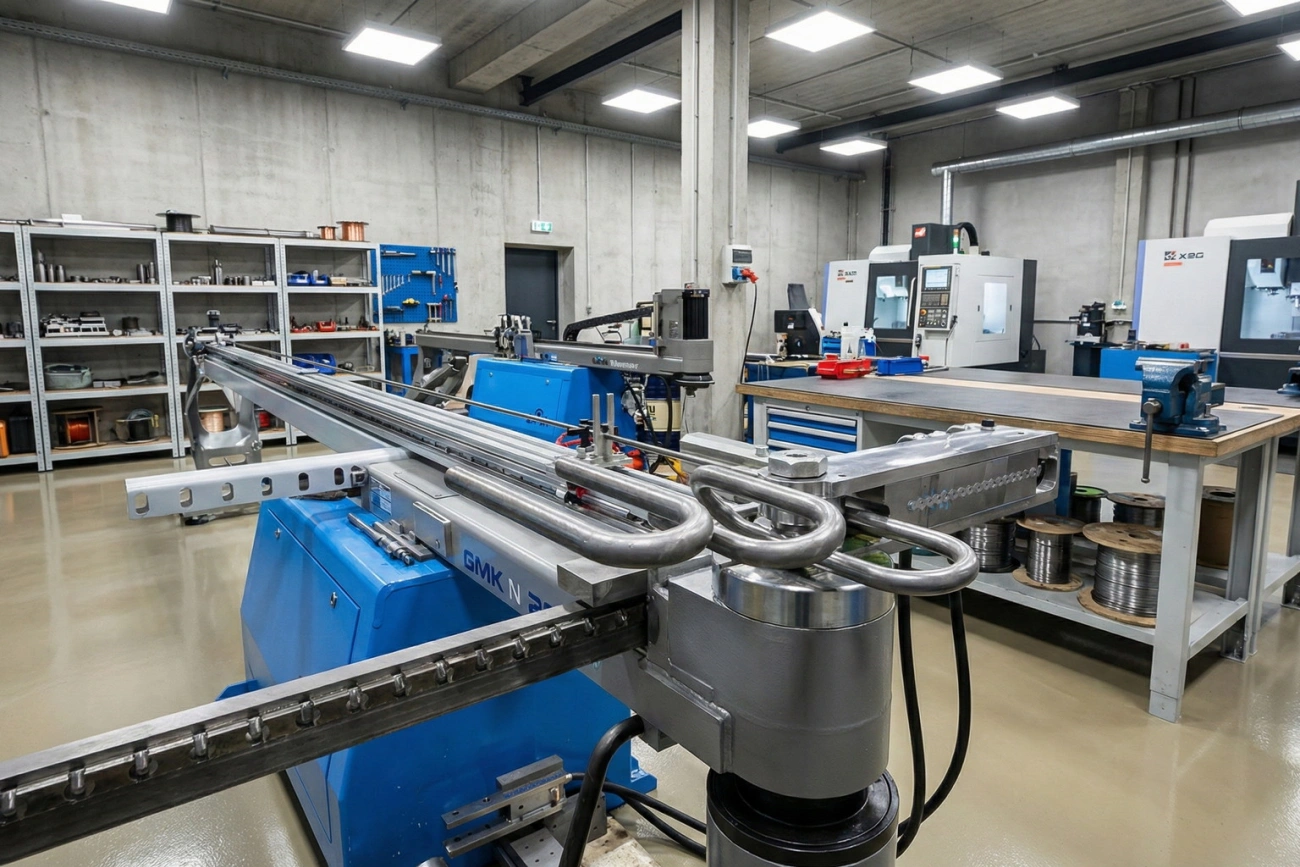

U-образные изгибы труб: стабильная геометрия без правки

U-образная деталь кажется простой: два параллельных участка и радиус между ними. На практике это одна из самых «капризных» конфигураций в гибке труб, потому что любой мелкий срыв по настройке сразу превращается в перекос плеч, увод плоскости и «подсадку» сечения на вершине. Для теплообменников, змеевиков, обвязки оборудования и рамных конструкций это критично: U-деталь почти всегда собирается в узле «по месту» без возможности растачивать отверстия и подгибать кувалдой.

В МСК МЕТАЛЛ мы рассматриваем U-образную гибку как задачу на повторяемость: деталь должна выходить с предсказуемой геометрией уже с первого экземпляра, а не «допиливаться» после. Это достигается не «аккуратностью оператора», а логикой базирования, оснасткой под плечи и измеримыми критериями контроля.

Где U-образная деталь чаще всего «сыпется»

Неравные плечи и «уехавшая» ось

Самый частый провал — плечи выходят разной длины, а ось U-изгиба смещается относительно исходной разметки. Причина почти всегда одна: деталь не имеет жёсткой привязки по базе до и после гиба. Если трубу «меряют рулеткой от края» без фиксированной точки опоры и без шаблона на плечи, накопленная погрешность легко становится заметной уже на втором-третьем замере.

Что важно заложить в чертёж или ТЗ: от какой базы вы считаете длины (торец, ось отверстия, приварной фитинг), в какой плоскости должна лежать U-деталь, и какой допуск на различие плеч допустим. На производстве это превращается в конкретные упоры и контрольные метки, а не в «примерно одинаково».

Овальность на вершине радиуса

На верхней точке радиуса труба испытывает максимальную овальность: наружная стенка растягивается, внутренняя сжимается, и круг/овал превращается в «яйцо». Для теплообменника это не только эстетика. Овальность ухудшает посадку в кронштейны и хомуты, усложняет пайку/обжим, а для тонкостенных труб добавляет риск складок по внутренней стороне.

Овальность корректно измерять не «на глаз», а через формулу. Для круглой трубы часто используют показатель: OV% = (D_max − D_min) / D_ном × 100%. Для профильной — по двум осям сечений отдельно. Если заказчик не задаёт критерий, на приёмке он почти наверняка появится «вдруг», когда деталь начнут собирать.

Потеря шага между параллельными участками

«Шаг» (расстояние между параллельными плечами) — это то, ради чего U-изгиб вообще делают. Проблема в том, что шаг «плывёт» от трёх факторов сразу: фактического радиуса, пружинения материала и того, как труба садится в ручье оснастки. Если шаг критичен под крепёж/пакет труб, его нельзя оставлять на откуп «номинальному радиусу» — нужен контроль по измеряемым геометрическим признакам.

Типичный сценарий: на первой детали шаг выглядит приемлемо, а на серии начинает расходиться. Частая причина — нефиксированная последовательность (как подают трубу, где останавливают по базе, как снимают деталь после гиба). Для U-деталей порядок действий — часть технологии.

Оснастка и настройка

Шаблоны под плечи и базовые метки

Если плечи должны быть параллельными и одинаковыми — их нельзя «ловить» измерением после гиба. Нужны шаблоны (или упоры) под каждое плечо и понятная база: где «ноль» по длине и по плоскости. На практике работают два уровня привязки:

• жёсткий упор по длине подачи (задаёт одинаковую стартовую точку гиба);
• шаблон или кондуктор, который подтверждает параллельность и шаг сразу после снятия детали.

Если деталь имеет фитинги/развальцовку/резьбовые концы, базу лучше задавать от функционального элемента, а не от «сырого торца». Торец можно подрезать, а ось фитинга — уже нет.

Дорн и калибр — когда обязательны

Дорн — это не «премиальная опция», а инструмент управления сечением на малом радиусе и тонкой стенке. Он становится обязательным, когда растёт риск овальности/складок и когда деталь должна работать без последующей правки. Практические признаки, при которых дорн нужен почти всегда:

• тонкостенная труба (малое отношение толщины стенки к диаметру/высоте профиля);
• малый радиус гиба относительно размера трубы (жёсткое требование по компактности узла);
• нержавеющие и высокопрочные стали, где пружинение заметнее и «держать» геометрию сложнее;
• повышенные требования к внешнему виду (видимые элементы интерьера/оборудования).

Калибр (калибрующая оправка/прокатка/калибрующий контроль) нужен, когда заказчик измеряет не только шаг и длины, но и «посадку» в сопрягаемые детали. Если труба должна войти в хомуты с минимальным люфтом, овальность даже в пределах пары процентов может стать проблемой. Здесь важно заранее согласовать, где именно измеряется сечение: вблизи вершины радиуса или на прямых участках.

Ситуация	Риск	Что закладывать в технологию
Малый радиус, тонкая стенка	овальность, складки	дорн + прижим/скребок, строгая подача по базе
Жёсткая точность шага	плывёт расстояние между плечами	контроль по шаблону, корректировка на пружинение
Высокие требования к поверхности	следы ручья, замятия	правильный ручей, чистые накладки, стабильное усилие

Контроль усилия, чтобы не «посадить» сечение

U-образный изгиб часто «портится» не в момент изгиба как такового, а из-за чрезмерного усилия прижима и неправильной настройки поддержек. Слишком жёсткий прижим оставляет следы и локально сминает сечение, а недостаточная поддержка провоцирует «волну» по внутренней стороне радиуса. Здесь важно держать баланс: усилие должно быть достаточным для стабильного протягивания по ручью, но не превращаться в обжим.

На чпу-гибке труб удобнее фиксировать повторяемость не словами, а параметрами: скорость протяжки, величина перетяга (если применяется), и корректировка угла на пружинение. Для серии это ключ: одна и та же настройка даёт одинаковую геометрию, а не «каждый раз чуть иначе».

Контроль и приёмка

Проверка параллельности и шага

Параллельность плеч — это не абстрактное «не расходятся». Корректный контроль строится от плоскости и от базовых прямых участков. Если деталь ложится на плиту, можно оценивать:

• отклонение плеч от параллельности по длине (в миллиметрах на заданной базе);
• шаг между плечами в двух-трёх сечениях, чтобы увидеть «конусность»;
• скручивание U-детали (когда одно плечо уходит из плоскости относительно второго).

Если деталь идёт в сборку с фиксированными отверстиями, разумно закладывать контроль не «по трубе», а по функциональному сопряжению: шаблон с двумя параллельными пазами или контрольная рамка под нужный шаг. Такой контроль быстрее и честнее: либо проходит, либо нет.

Радиус по хорде и высоте стрелы

Радиус U-изгиба удобно проверять через хорду и стрелу прогиба — это простой способ, который можно повторить и в цехе, и на входном контроле заказчика. Формула для радиуса дуги через хорду c и стрелу h:

R = (c² / (8h)) + (h / 2)

Пример для понимания масштаба: если вы измерили хорду c = 200 мм и стрелу h = 20 мм, то R = (200² / (8×20)) + (20/2) = (40000/160) + 10 = 250 + 10 = 260 мм. Такой расчёт помогает быстро поймать расхождение радиуса даже без сложного измерительного инструмента.

Важно: измеряйте хорду в одной и той же зоне, не «прыгая» по радиусу. Для U-деталей лучше фиксировать контрольное положение по шаблону, чтобы исключить разный выбор точек.

Транспортировка без деформации

U-образная деталь легко теряет геометрию при перевозке: плечи работают как рычаги, и небольшое усилие при укладке может добавить миллиметры к шагу или увести параллельность. Для тонкостенных труб это особенно заметно. Поэтому приёмка и упаковка связаны напрямую: деталь должна ехать так, чтобы её нельзя было «случайно согнуть» в кузове.

Практическое правило: фиксировать плечи распоркой (или прокладкой) под заданный шаг, защищать радиус от точечных нагрузок и не складывать U-детали «вперемешку», где одна давит на вершину другой. Если в поставке много одинаковых деталей, лучше укладывать их в кассеты или в ячейки с повторяемым шагом — это дешевле, чем разбираться с правкой на объекте.

Если у вас U-деталь функциональная (теплообменник, коллектор, трубный пакет), имеет смысл заранее прописать в ТЗ три вещи: базу измерения, критерий овальности и контроль шага. Тогда технология подбирается прямо под задачу: дорн там, где он действительно нужен, и оснастка там, где без неё серия всё равно «поплывёт».

По теме оснастки и удержания сечения полезно смотреть детали технологии дорновой гибки труб: именно на U-формах разница между «согнуть» и «получить геометрию» ощущается особенно жёстко.
