Вальцовка или гибка: какую технологию выбрать под радиус и задачу

В практике металлообработки одни и те же слова звучат часто: срок, точность, повторяемость, расчёт. И в каждом запросе на изготовление деталей с радиусом возникает ключевой вопрос: какую технологию выбрать — гибку или вальцовку? Ошибка на этом этапе оборачивается перерасходом металла, трудоёмкой доводкой и срывом сроков. Задача компании «МСК МЕТАЛЛ» — помочь инженеру и производственнику принять взвешенное решение: не просто «согнуть» или «прокатать», а получить стабильный результат под конкретный узел конструкции, с прогнозируемой геометрией и понятной себестоимостью.

И гибка, и вальцовка работают с одним и тем же материалом, но по разной логике. Понимание этих отличий позволяет уже на стадии чертежа заложить корректный радиус, избежать заломов и лишних операций, а также заранее спланировать серию без экспериментов на готовой партии.

В чём принципиальная разница между гибкой и вальцовкой

Одноточечное усилие против прокатки по дуге

Классическая гибка — это работа одноточечного или линейного усилия. Лист или профиль деформируется в зоне контакта с пуансоном и матрицей либо с прижимными роликами, формируя заданный угол или радиус. Нагрузка сосредоточена локально, поэтому зона пластической деформации компактна и контролируема.

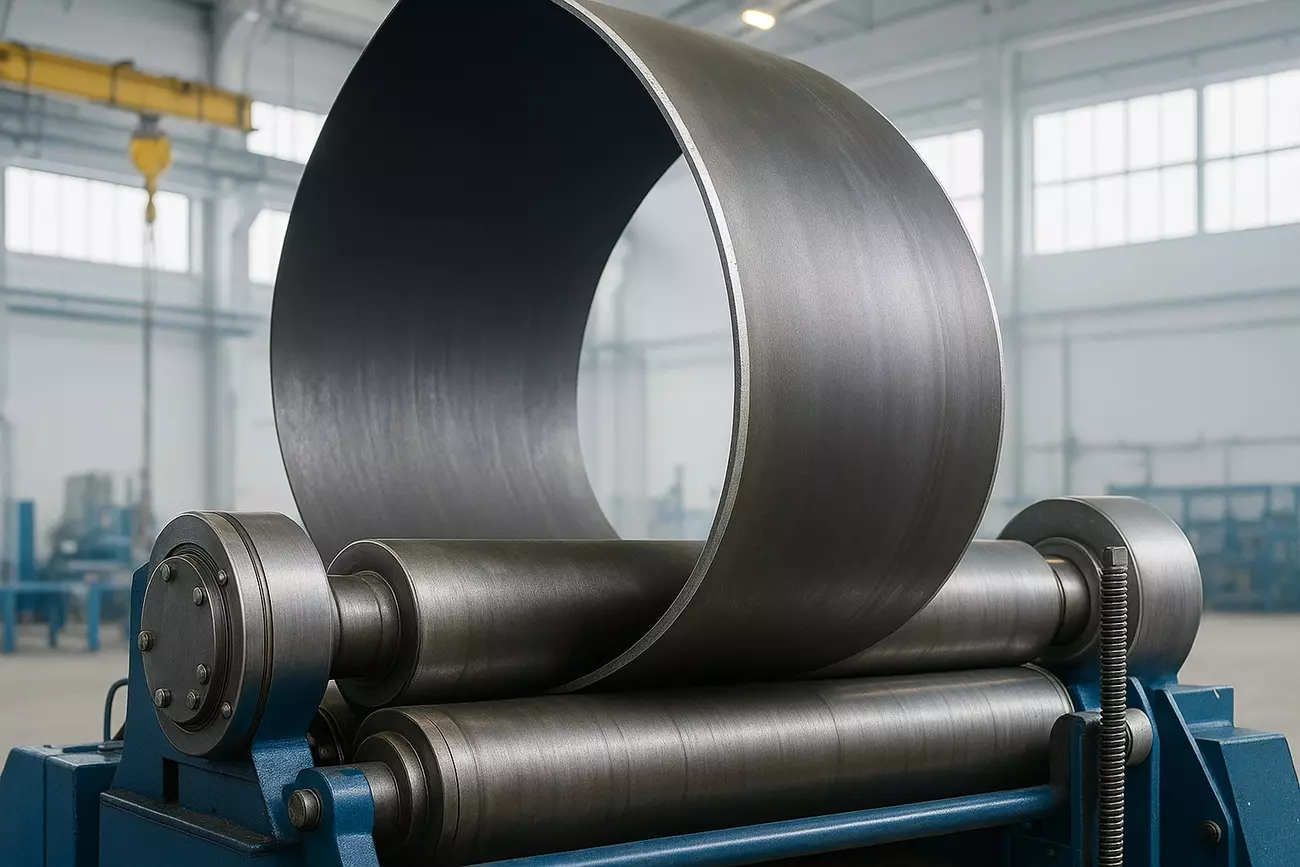

Вальцовка — это последовательная прокатка заготовки между роликами по заданной дуге. Металл деформируется по длине контакта, радиус формируется постепенно, без жёсткого перегиба в одной точке. Это даёт более плавную кривую и позволяет получать цилиндры, сегменты окружностей, кольца, обечайки и крупные радиусы на листах и профилях.

Влияние на структуру металла

При гибке с малым радиусом металл интенсивно растягивается по наружному слою и сжимается по внутреннему. На высокопрочных сталях и при недостаточной толщине возрастает риск микротрещин, надрывов кромок, заметной овальности труб. Поэтому при проектировании углов и малых радиусов важно учитывать предельные значения для конкретной марки и толщины.

При вальцовке нагрузка распределена мягче. Деформация идёт по длине дуги, без резкого «перелома», что снижает напряжения и вероятность разрушения. Для длинномерных листов, больших радиусов и ответственных цилиндрических изделий вальцовка часто безопаснее с точки зрения структуры металла и ресурса конструкции.

Когда важна плавность, а когда — угол

Гибка выбирается там, где нужен чёткий угол, жёсткий перелом профиля, прямолинейные полки и конструктивная жёсткость: рамные конструкции, элементы усиления, короба, фасонные детали с фиксированным углом. Вальцовка рациональна, когда требуется плавное формирование: кожухи, обечайки, барабаны, площадки с радиусным ограждением, криволинейные элементы дизайна, направляющие.

Если в чертеже главным параметром указан точный угол — это зона гибки. Если определяющим параметром является непрерывный радиус — это задача для вальцовочного стана.

Какие радиусы проще получить в вальцовке

Минимальные и максимальные значения

Вальцовка особенно эффективна для средних и больших радиусов, где гибка потребовала бы сложной оснастки или дала бы ступенчатый контур. На трёх- и четырёхвалковых станках можно получать как мягкие кривые, так и достаточно «острые» радиусы, но без имитации резкого сгиба.

Минимальный радиус зависит от толщины и жёсткости материала, геометрии профиля и возможностей оборудования. Если расчётный радиус близок к предельному, грамотнее обсудить с технологом допуски, возможную корректировку конструкции или комбинированный вариант обработки.

Когда вальцовка позволяет избежать заломов

Попытка получить большой радиус за одну гибку часто приводит к заломам по внутренней стороне, «ломаной» линии и выраженной овальности профиля. Вальцовка за счёт постепенной деформации минимизирует эти эффекты, сохраняя сечение ближе к исходному. Для труб, профильных труб, швеллеров и уголков это критично там, где важна посадка в сопрягаемые элементы и сохранение проходного сечения.

Толщина и длина — ключевые параметры выбора

Чем длиннее заготовка и чем толще металл, тем логичнее смотреть в сторону вальцовки. Лист длиной несколько метров с крупным радиусом проще и экономичнее прокатать, чем собирать из «ломаных» гибов с доводкой. Для коротких деталей, точных контуров и локальных зон радиуса чаще выигрывает гибка на прессе или специализированных профилегибах.

Что точнее — гибка или вальцовка

Расхождения по радиусу и углу

Современная гибка на оборудовании с числовым управлением обеспечивает стабильные углы и повторяемые радиусы при корректной настройке оснастки и компенсации пружинения. Для деталей с жёсткими допусками по углу и линейным размерам это один из самых предсказуемых процессов.

При вальцовке точность оценивают по соответствию заданному радиусу и форме дуги. Правильно настроенный стан удерживает радиусы в рабочих допусках для строительных, машиностроительных и архитектурных задач, но измерения ведутся по дуге и шаблонам, а не по одиночному углу.

Допуски при приёмке изделий

Для гибки обычно задают допуски по углу, высоте полок, прямолинейности. Для вальцовки — по радиусу, овальности, длине окружности и стыковке кромок. Когда технология подобрана адекватно задаче, партия укладывается в допуски без дорезки, рихтовки и правки кувалдами на монтаже.

Когда нужно использовать шаблонный контроль

При сложных контурах, крупных радиусах и ответственных изделиях шаблонный контроль обязателен. Для вальцовки применяют лекала по дуге и кондукторы для проверки стыков. Для гибки — шаблоны угла, радиуса и посадочных зон. В «МСК МЕТАЛЛ» мы рекомендуем продумывать эти элементы на стадии проекта: это упрощает приёмку и исключает спорные ситуации.

Как влияет объём и повторяемость

Что быстрее в серии

При серийном производстве выбор технологии напрямую влияет на экономику. Для повторяющихся деталей с фиксированными углами гибка на наладившемся прессе показывает минимальное время цикла. Для обечаек, дуг перил, арочных элементов, когда нужно много одинаковых радиусов, рациональнее один раз настроить вальцовочный стан и получить ровный поток деталей.

Стоимость запуска и перенастройки

Общая стоимость формируется не только из минут обработки, но и из подготовки: подбора оснастки, пробных прогибов, замеров. При малых объёмах иногда выгоднее использовать гибку даже для относительно больших радиусов, если нужная оснастка уже установлена. По мере увеличения партии и перехода к крупным радиусам преимущество переходит к вальцовке за счёт меньшего числа проходов и стабильной траектории.

Примеры расчёта на типовые заготовки

Пример: требуется десять обечаек из листа толщиной 6 мм и длиной 2000 мм с крупным радиусом. Выполнить их в виде набора сегментных гибов — значит получить ступенчатый контур, потратить больше времени на каждую деталь и усложнить сборку. Вальцовка в этом случае быстрее выходит на режим, обеспечивает плавный радиус и снижает себестоимость единицы изделия.

Другой пример: нужно несколько Г-образных усилителей из листа 4 мм с жёстким углом. Здесь гибка на прессе — очевидный выбор: минимум переходов, точный угол, предсказуемость геометрии. Вальцовка для таких задач избыточна и технологически неоправданна.

Когда комбинируют обе технологии

Сложные профили с переменным радиусом

В архитектурных и инженерных проектах всё чаще встречаются элементы с переменным радиусом: плавный участок переходит в чёткий перелом, затем снова в дугу. В таких случаях комбинируют вальцовку и гибку: сначала формируют общий радиус, затем локально корректируют контур на гибочном оборудовании. Такой подход позволяет реализовать замысел проектировщика без неоправданного усложнения конструкции.

Стыковка с гибкой на станке

Для профилей распространена схема, когда заготовку сначала вальцуют до нужного радиуса, а затем на отдельных участках выполняют точные гибы под узлы крепления, опорные площадки, стыковочные зоны. Это снижает количество сварных швов и обеспечивает аккуратную посадку в проектные точки.

Когда лучше заказать гибку с вальцовкой в одной партии

Объединение операций на одной площадке — это контроль геометрии, согласованность допусков и экономия времени. Когда для объекта нужны и прямолинейные усилители, и радиусные обечайки, и элементы ограждений, разумно передать всё в единую технологическую цепочку. «МСК МЕТАЛЛ» располагает оборудованием для гибки и вальцовки листового и профильного металла и берёт на себя согласование технологий под ваш проект.

Если вы на этапе проектирования и сомневаетесь, какой способ формовки заложить в документацию, отправьте нам чертежи и требования к допускам. Наши технологи подберут оптимальное решение: гибка, вальцовка металла или их сочетание с учётом требований к радиусной геометрии. При необходимости мы предложим корректировку под радиусную гибку металла и классическую гибку металла, чтобы конструкция была технологичной, надёжной и экономически оправданной.
