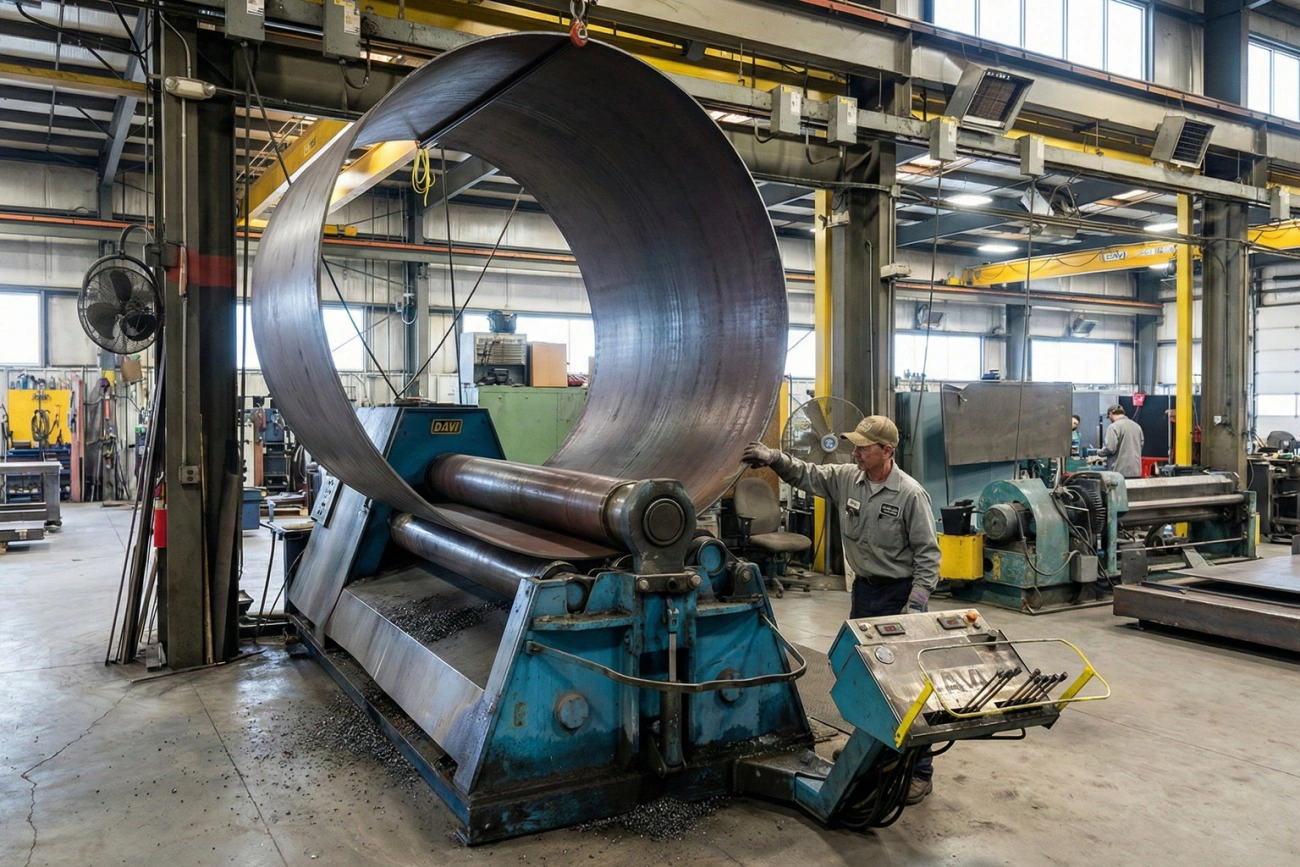

Вальцовка крупных обечаек: стабильный диаметр и чистый стык

Крупная обечайка почти всегда проверяет технологию на честность. На малом диаметре многие ошибки «прощаются»: стык дотягивается, овальность уходит в допуск, монтажники закрывают нюансы. На большом диаметре геометрия становится видимой сразу — и в цеху, и на сборке. Поэтому в МСК МЕТАЛЛ к вальцовке крупногабаритных обечаек относимся как к отдельной дисциплине: настройка, режимы проходов, измерения и упаковка здесь важны не меньше, чем мощность станка.

В этой статье — практический разбор, почему «гуляет» диаметр, как настраивать вальцы под крупные изделия и чем подтверждать форму, чтобы стык сошёлся чисто и без «ступеньки». Если нужен обзор технологии в целом, логично начать с раздела про вальцовку металла.

Почему большой диаметр «гуляет»

Непостоянное натяжение и проскальзывание

Когда лист длинный и тяжёлый, устойчивость подачи становится критичной. Если натяжение «плавает», лист то ускоряется, то притормаживает на валках — и радиус формуется неравномерно по длине. Типовые причины:

• разная шероховатость/окалина по поверхности листа и, как следствие, скачки коэффициента трения;
• перекос подачи (лист «тащит» в сторону), из-за чего кромки идут с разной скоростью;
• нехватка прижима или неправильная опора на рольгангах/подставках — лист «клюёт» и разгружает валки.

На практике это проявляется так: на выходе вроде бы получаете «цилиндр», но при сведении кромок стык не совпадает по длине, а окружность «разбегается» по диаметрам.

Жёсткость листа и упругий возврат

Чем толще лист и чем выше его предел текучести, тем сильнее упругий возврат после выхода из зоны деформации. На крупных диаметрах ошибка на малых углах изгиба накапливается быстрее, чем кажется: изделие получается «чуть более прямым», чем нужно, и в итоге требуется дополнительный проход, а иногда — корректировка всей последовательности формования.

Для контроля полезно фиксировать простую метрику: ΔD = Dфакт − Dзад. Если после каждого прохода ΔD уменьшается неравномерно (например, резко «прыгает»), это сигнал, что лист работает нестабильно: либо проскальзывает, либо валки нагружены неодинаково по ширине.

Неравномерный шаг формования

Крупную обечайку редко «делают за один заход» — обычно это серия проходов с постепенным поджатием. Ошибка возникает, когда шаг поджатия и скорость прохода не согласованы: где-то лист формуется сильнее, где-то слабее. В результате появляется овальность и «волна» по образующей, а стык начинает сходиться «под углом».

Настройка вальцов под крупные обечайки

Преднатяг и последовательность проходов

Стабильность начинается с правильного преднатяга: задача — заранее «запереть» лист в управляемом контакте с валками, чтобы исключить рывки и самопроизвольные изменения радиуса. По сути, вы строите режим так, чтобы каждый следующий проход был предсказуемым продолжением предыдущего.

• первый проход — «захват» и проверка подачи без перекоса;
• далее — ступенчатое поджатие с одинаковой логикой по всей длине;
• финиш — калибровочный проход на стабилизацию диаметра, а не на «дожим любой ценой».

Ключевой принцип: лучше 1–2 прохода «в плюс по времени», чем один «силовой» проход, после которого получите овальность и стык, требующий грубой правки.

Контроль «первой/последней» точки — нет «ступеньке»

«Ступенька» почти всегда рождается в зоне, где начинается и заканчивается контакт листа с валками: начало прохода прогибается иначе, чем середина, а конец — иначе, чем начало. Чтобы не получить перепад на стыке, контролируют «первую» и «последнюю» точки формования и добиваются одинакового радиуса именно в этих зонах.

Практически это решается сочетанием режимов: аккуратный преднатяг, одинаковая кинематика подачи, корректная поддержка листа на входе/выходе и повторяемость поджатия. Когда эти условия соблюдены, кромки сходятся в одной плоскости без принудительного «переламывания».

Ведение кромки, чтобы стык сошёлся

На больших диаметрах кромка — главный индикатор того, что процесс «держится». Если кромка уходит в сторону, стык неизбежно «уедет», даже если средний диаметр выглядит прилично. Поэтому ведение кромки — это не «косметика», а часть технологии: направляющие, корректная опора, контроль перекоса и, при необходимости, изменение тактики прохода (чтобы снять разницу деформаций по ширине).

Если по задаче требуется не только цилиндр, но и сопряжение с радиусными элементами, иногда правильнее сочетать вальцовку с радиусной гибкой металла — это помогает точнее управлять локальными зонами формообразования, не «размазывая» корректировку по всей длине.

Контроль диаметра и формы

Проверка по шаблонам и хорде

Для крупного диаметра удобны два подхода: шаблоны (контрольные лекала) и расчёт по хорде и стреле прогиба. Если измеряете по хорде, полезна базовая геометрия окружности:

R = (c² / (8s)) + (s / 2), где c — хорда, s — стрела прогиба. Тогда D = 2R.

Смысл формулы простой: вы подтверждаете радиус не «на глаз», а по измеряемым величинам, и можете одинаково контролировать и середину, и зоны у кромок.

Измерение овальности и допусков

Овальность — главный враг сборки. Её удобно считать через максимальный и минимальный диаметры в разных сечениях:

δ = (Dmax − Dmin) / Dном × 100%.

Далее уже вопрос требований конкретного изделия: где-то допускается небольшая овальность, а где-то обечайка должна «садиться» на сопрягаемые элементы без подгонки. На этом этапе важно фиксировать не только цифры, но и где именно «плывёт» форма: локальная зона у кромки лечится технологией проходов, а системная овальность — настройкой и поддержкой листа.

Упаковка и транспортировка без деформации

Даже идеально свальцованную обечайку можно испортить логистикой. Крупный диаметр чувствителен к точечным опорам, стяжкам и ударам при погрузке. Практический минимум, который защищает геометрию:

• опоры с распределением нагрузки по дуге, а не «на ребро»;
• распорные элементы/временные ребра жёсткости (если конструкция и ТЗ это допускают);
• фиксация от «перекатывания» и смещения в кузове;
• защита кромок и зоны стыка от замятий.

Если изделие дальше идёт в сварку, резку, подгонку к сопрягаемым деталям, технологическую цепочку логично рассматривать шире — как часть комплекса работ по гибке металла, где форма, допуски и «чистый стык» работают вместе.

Крупная обечайка получается «спокойной» по геометрии тогда, когда процесс управляется на трёх уровнях: стабильная подача без проскальзывания, повторяемая настройка проходов без «ступеньки» на стыке и измеримый контроль диаметра/овальности с правильной упаковкой. На большом диаметре другого пути нет — и именно поэтому качественная вальцовка всегда выглядит как технологичная работа, а не как попытка «дотянуть» металл в конце.
