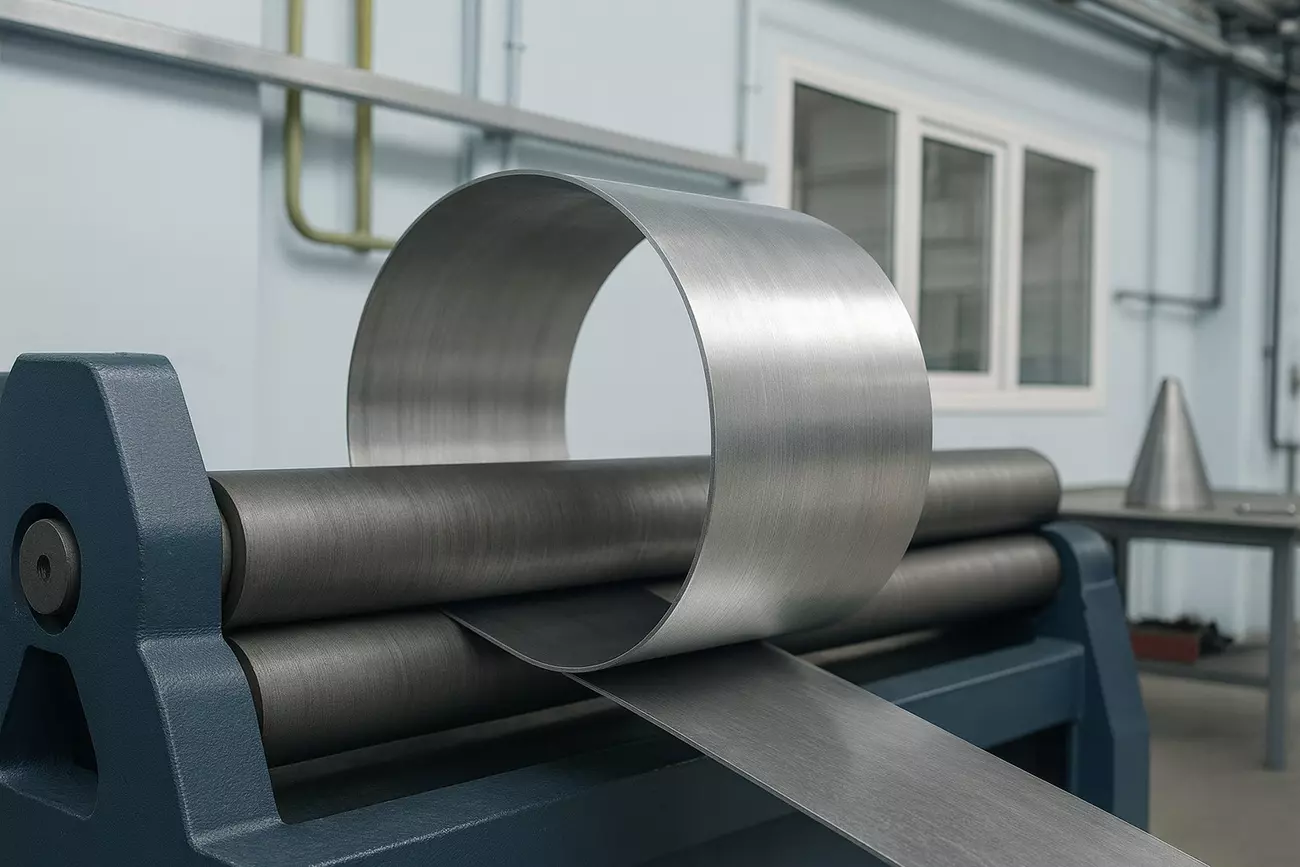

Вальцовка металла: объяснение для заказчика

Вальцовка листового металла — это формообразование листа на валках с получением цилиндров, колец, конусов и обечаек. Процесс кажется простым: металл «прокатывают» между валками, он принимает нужную кривизну. На практике результат определяется десятками факторов: от жесткости листа и настроек станка до качества кромок и калибровки после сварки. Ниже — коротко и по делу, чтобы вы точно понимали, когда вальцевание листа выгодно, а когда стоит выбирать другую технологию.

Принцип и оборудование

В основе — три или четыре приводных валка. Заготовку подают между валами, изменяя прижим и положение боковых валков, добиваются требуемого радиуса.
Типовые решения:

• Трёхвалковые универсальные станки: подходят для большинства задач, в том числе для тонких и средних толщин.

• Четырёхвалковые — удобны предварительным загибом кромок: кромы подгибаются сразу на станке, что уменьшает «плоские участки» и улучшает стыковку кромок перед сваркой.

• Асимметричные — позволяют точнее контролировать подгиб кромки и радиус начала.

• Оснастка и приемы: конические насадки для конусов, прижимные планки, калибровочные проходы после прихваток. Для нержавеющей стали и окрашенного листа применяют защитные прокладки, чтобы избежать вкатанных рисок.

Итоговое качество определяется сочетанием: правильной последовательности проходов, подгиба кромок, равномерности подачи и учетом упругого пружинения материала.

Минимальные и максимальные радиусы

Что влияет на радиус: толщина листа, марка стали (предел текучести), ширина детали, диаметр верхнего валка и жесткость станка.
Практические ориентиры:

• Минимально достижимый диаметр обычно ограничен конструкцией: как правило, он близок к диаметру верхнего валка и выше его на 10–50% в зависимости от материала и требуемой точности.

• Для холодной вальцовки углеродистых сталей часто используют диапазон ориентировочных значений: диаметр готового цилиндра порядка 25–60 толщин листа. Чем материал прочнее (нержавеющая сталь, высокопрочные марки), тем больше требуется диаметр.

• Максимальный радиус практически не ограничен — вплоть до «почти плоских» заготовок; в таких случаях рационально переходить к гибке на оправке или сегментной схеме.

Важно: точные радиусы вальцовки рассчитываются по чертежу с учетом конкретного станка. Для изделий после сварки учитывается компенсирующая калибровка.

Типичные изделия и точность

Что изготавливают в вальцовке:

• обечайки для резервуаров, теплообменников, циклонов и кожухов;

• цилиндрические и конические детали вентиляции и дымоудаления;

• кольца, сегменты труб больших диаметров, заготовки для барабанов, кожухов и силосов.

Точность задают допусками в задании:

• диаметр (или средний диаметр) — по согласованному полю допуска;

• овальность (эллипсность) — обычно в долях процента от диаметра;

• прямолинейность образующей — в мм на метр;

• ширина «плоских» участков у кромок после подгиба — минимизируется за счет правильной последовательности проходов и выбора станка (четырёхвалковая схема даёт преимущество).

Чем толще лист и меньше диаметр, тем важнее предварительный загиб кромок и калибровочные проходы после прихваток.

Сравнение с гибкой по времени и цене

Когда вальцевание листа выгодно:

• при необходимости получить равномерную кривизну по всей длине детали — цилиндры, конусы, обечайки;

• при серийности: один раз настроили — дальше стабильно держим размер;

• при крупногабаритных изделиях: вальцы позволяют формовать большие радиусы быстрее, чем ступенчатая гибка.

Когда логичнее гибка на листогибе:

• для ломаных профилей (Г-, Z-, П-образных), полок и коробов;

• для малых радиусов на локальных участках или при необходимости точной геометрии фасонного профиля.

Что формирует стоимость:

• толщина, марка и формат листа;

• требуемый диаметр/радиус и длина образующей;

• подгиб кромок, количество проходов, калибровка после прихваток;

• требования по допускам (диаметр, овальность, прямолинейность);

• подготовка кромок под сварку (строжка, фаска), контроль и возможная правка после сварки.

В среднем, для круглых и конических изделий вальцовка по времени часто быстрее и экономичнее, чем «нагонять радиус» серией мелких гибов, а качество поверхности и равномерность кривизны — выше.

Техническое задание на вальцовку

Чтобы рассчитать стоимость и срок, пришлите нам чертеж или эскиз и укажите:

• Материал и толщину листа (марка стали, состояние поверхности).

• Габариты заготовки или развертку (ширина × длина).

• Диаметр/радиус готового изделия (уточните, внутренний, наружный или средний).

• Длину образующей (высоту обечайки) и количество одинаковых деталей.

• Требуемую точность: допуск по диаметру, допустимая овальность, прямолинейность образующей.

• Подгиб кромок (минимизировать плоские участки, величина подгиба).

• Подготовка кромок под сварку (фаска, притупление, зазор, припуск).

• Ориентация направления проката (если критично).

• Дополнительные операции: прихватка/сварка, калибровка после сварки, зачистка, контроль.

Если вам нужна вальцовка листового металла «под ключ» — от подгонки кромок до калибровки обечайки после сварки — команда «МСК МЕТАЛЛ» аккуратно и предсказуемо доведёт деталь до размеров. Присылайте задачу с указанием радиуса, длины образующей и требований к точности — предложим технологичный маршрут и понятную смету.
