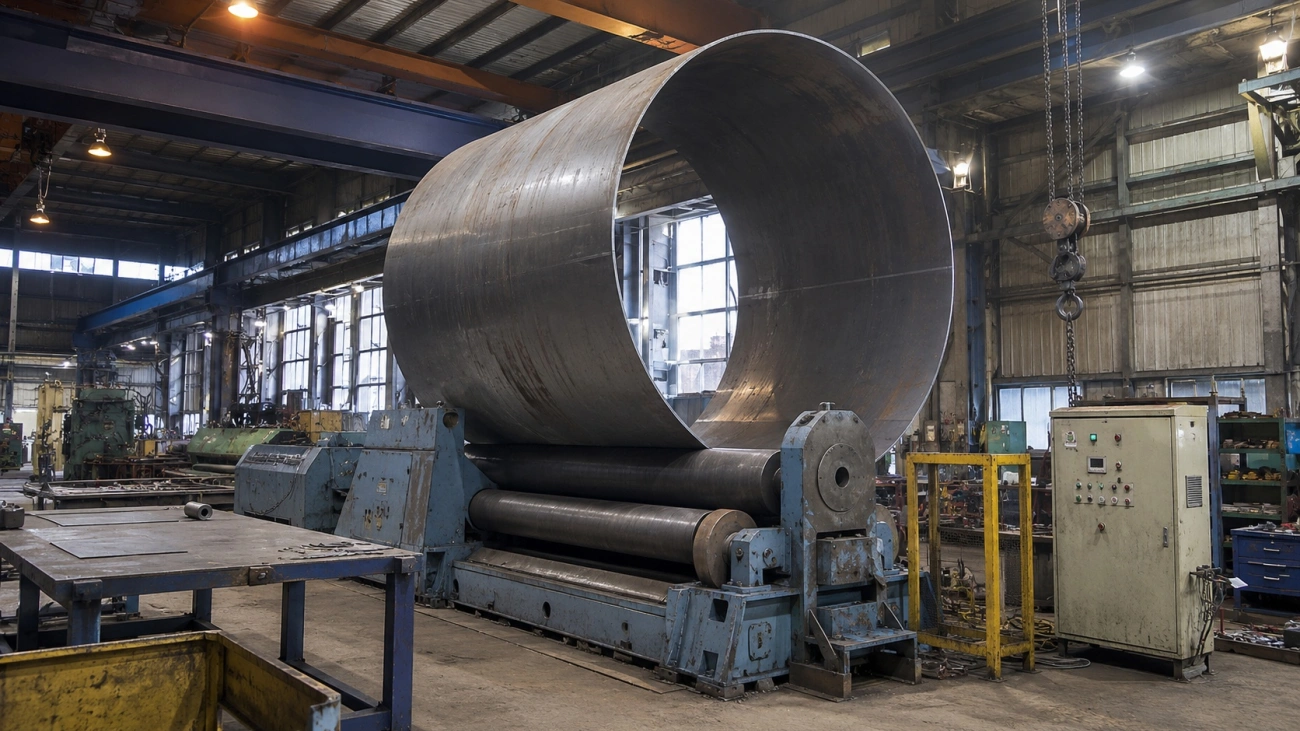

Вальцовка металла: принцип гибки на вальцах

Вальцовка металла - это формирование плавной кривизны заготовки при её прохождении между вращающимися валками. Лист после нескольких проходов получает плавную дугу. При полном формовании кромки сводятся в цилиндрическую или коническую обечайку. Прямую трубу можно свернуть в кольцо. Профиль получает заданный радиус при условии, что его стенки сохраняют устойчивость.

Форма возникает постепенно. Валки создают изгибающий момент, привод перемещает заготовку через рабочую зону, а оператор меняет прижим по результатам контрольного замера. Радиус задают настройка машины и свойства материала.

Вальцовку иногда называют прокаткой, хотя задачи у процессов различаются. Прокатный стан обжимает металл и меняет его толщину либо сечение. Вальцовочная машина формирует кривую поверхность. Листогибочный пресс создаёт локальную линию сгиба, поэтому его выбирают для деталей с выраженными углами.

Что такое вальцовка простыми словами

Определение и суть процесса гибки на валках

Типовая схема включает опорные валки и регулируемый рабочий валок. Заготовка опирается на нижние элементы, затем регулируемый валок смещается и прогибает металл. Привод протягивает лист дальше. Следующий участок попадает под такую же нагрузку, поэтому кривизна распределяется по длине.

Радиус набирают поэтапно. После настроечного прохода оператор освобождает заготовку и сравнивает дугу с шаблоном либо измеряет стрелу прогиба. Если кривизны недостаточно, прижим увеличивают. Резкая перенастройка может оставить локальный перегиб, который трудно убрать без повторной деформации.

Чем вальцовка отличается от прокатки и штамповки

При прокатке основным результатом становится изменение толщины или поперечного сечения. Штамповка формирует ограниченную зону за один рабочий ход либо за несколько переходов в оснастке. Вальцовка создаёт протяжённую дугу, потому что зона контакта перемещается вместе с заготовкой.

Операции могут входить в общий маршрут. Кромки обечайки предварительно подгибают на прессе, если конструкция вальцов оставляет прямой участок у края. После этого лист подают между валками и набирают основной радиус. Подгибка облегчает сведение продольного стыка перед сваркой.

Плоский лист против кривой поверхности: что происходит с металлом

Наружная сторона изгиба растягивается. Внутренняя сторона испытывает сжатие. Между ними находится нейтральный слой, длина которого меняется меньше всего. Его положение меняется вместе с отношением радиуса к толщине. Влияет и схема нагружения.

Для тонкого листа с большим радиусом в предварительном расчёте нейтральный слой часто принимают близким к середине толщины. При крутом изгибе такое упрощение теряет точность. Технолог проверяет расчёт по пробной заготовке, поскольку ошибка повлияет на длину развёртки и сведение кромок.

При недостаточной пластичности наружная поверхность покрывается трещинами. На внутренней стороне тонкой трубы возможна потеря устойчивости стенки. Профиль при слабой боковой поддержке начинает скручиваться.

Физика процесса: как рождается кривизна

Нейтральный слой и деформация волокон

Кривизну можно представить как величину, обратную радиусу:

κ = 1 / R

Здесь κ - кривизна, R - радиус выбранной расчётной линии. Чем меньше радиус, тем выше кривизна. На станке она растёт при увеличении смещения регулируемого валка, но точную связь задаёт геометрия конкретной машины.

Относительную деформацию отдельного волокна в упрощённой расчётной модели оценивают так:

ε ≈ y / R_н

ε обозначает относительную деформацию. Величина y показывает расстояние от нейтрального слоя до выбранного волокна, а R_н - радиус нейтрального слоя. Для наружной поверхности тонкого листа допускают предварительное приближение y ≈ t/2, где t - толщина. Формула пригодна для сравнения вариантов. Решение о допустимом радиусе требует данных по материалу и проверки на образце.

Наклёп и упрочнение при холодной вальцовке

Холодная пластическая деформация упрочняет зону изгиба. Металл становится твёрже, а запас пластичности снижается. Эффект усиливается, когда один участок многократно перегибают в разные стороны. Такая правка может вернуть размер в допуск, но одновременно повысить риск поверхностных трещин.

Реакция на повторную правку различается по материалам. Мягкая конструкционная сталь обычно переносит корректирующие проходы спокойнее. Нержавеющая сталь сильнее наклёпывается. Для алюминиевого сплава важны состояние поставки и допустимость повторного формования. Эти сведения конструктор или заказчик указывает до расчёта технологии.

Почему заготовка «пружинит» после снятия нагрузки

Часть деформации остаётся упругой. После выхода из валков металл немного распрямляется, поэтому фактический радиус увеличивается. Чем выше предел текучести и чем больше отношение радиуса к толщине, тем заметнее может быть возврат.

Компенсацию определяют по настроечному проходу. Оператор измеряет радиус после разгрузки. Технолог сравнивает его с чертежом и задаёт новое положение валка. После получения годной детали настройку фиксируют для текущей партии. При смене материала или фактической толщины проверку повторяют.

Из чего состоит вальцовочный станок

Валки: приводные и прижимной, их расположение

Приводные валки перемещают заготовку. Регулируемый элемент создаёт прогиб между опорами. В трёхвалковой машине компоновка бывает симметричной либо асимметричной. Четырёхвалковая схема удерживает лист дополнительным боковым валком, что упрощает базирование и работу с кромками.

Диаметр валков ограничивает минимальный размер изделия. Длинный валок под нагрузкой прогибается, из-за чего середина широкого листа может получить другой радиус, чем края. Перед запуском оператор проверяет чистоту рабочих поверхностей. Окалина оставляет риски, а прилипшая стружка создаёт точечные вмятины.

Верхний и нижние валки - кто задаёт радиус

Радиус формирует взаимное положение всех валков. В одной машине перемещается верхний элемент, в другой регулируются боковые опоры. Поэтому оценка только по положению верхнего валка ошибочна. Технолог использует схему конкретного оборудования и его рабочую диаграмму.

Для цилиндра валки выставляют параллельно. Коническая обечайка требует различной скорости перемещения кромок. Оператор контролирует подачу секторной развёртки и положение образующей. Если лист идёт с неконтролируемым перекосом, кромки перестают совпадать, а готовая деталь получает винтовое искажение.

Ручные вальцы и машины с приводом

Ручной привод используют для тонких заготовок, когда длина детали и требуемый радиус позволяют оператору равномерно перемещать металл. Стабильная подача определяет повторяемость результата.

Электромеханический привод поддерживает постоянную скорость и снижает влияние ручной подачи. Он удобен при повторных проходах и работе с длинной заготовкой. Гидравлическая система развивает большее усилие и позволяет управлять положением валков под нагрузкой.

Паспортное значение толщины нельзя рассматривать отдельно от ширины листа. Для высокопрочной стали потребуется большее усилие, чем для мягкой марки той же толщины. Перед расчётом заказа технолог сопоставляет чертёж с рабочей диаграммой станка.

Какие изделия получают вальцовкой

Обечайки и цилиндрические изделия

Из листа получают открытые дуги и замкнутые цилиндрические секции. Такие детали используют в корпусах резервуаров. Ещё одна область применения - воздуховоды и защитные кожухи. Если заготовка замыкается в обечайку, важными становятся форма продольного стыка и равномерность диаметра.

Расчётную длину листа для полного цилиндра связывают с окружностью по нейтральному слою:

L ≈ π × D_н + A

L - длина заготовки, D_н - диаметр по нейтральному слою, A - технологический припуск. Его величину назначают по способу подгибки. Дополнительное ограничение задают требования к стыку. Универсальный припуск без привязки к маршруту использовать нельзя.

Кольца и дуги из трубы и профиля

Профилегибочные ролики формируют дуги из круглой трубы, прямоугольного профиля или полосы. Ручей должен поддерживать рабочие поверхности сечения. Если контакт сосредоточен на узком участке, круглая труба становится овальной. У прямоугольного профиля может провалиться плоская стенка.

Прямоугольную трубу гнут по высокой либо по низкой стороне. В первом случае растёт требуемое усилие. Во втором повышается риск потери устойчивости широкой стенки. Для несимметричного профиля нужны боковые направляющие, поскольку нагрузка способна увести деталь из плоскости.

Конусы и сложные развёртки

У конуса радиус меняется вдоль образующей. Секторная развёртка проходит через рабочую зону с различной скоростью по узкой и широкой кромке. Оператор регулирует подачу и периодически прикладывает шаблон. Ошибка проявляется в виде несовпадения стыка или отклонения угла конуса.

Переменный радиус получают локальными проходами. Перед запуском технолог проверяет, сможет ли заготовка перемещаться между валками без столкновения со станиной. Резкий перелом поверхности удобнее выполнить на прессе.

Что можно и что нельзя вальцевать

Толщина и ширина листа как предел станка

Сначала учитывают материал и толщину листа. Затем проверяют рабочую ширину, поскольку она меняет нагрузку на валки. Широкая заготовка увеличивает изгибающий момент и сильнее прогибает валки. Толстый лист требует большего усилия. Поэтому фраза «вальцы работают с листом 10 мм» без указания ширины и марки материала не позволяет оценить технологичность.

Короткой детали может не хватить устойчивой базы между валками. Длинную обечайку поддерживают, чтобы собственный вес не искажал подачу. Для крупной заготовки применяют боковые или верхние опоры.

Марка и пластичность материала

Мягкая сталь обычно формуется с умеренным пружинением. Нержавеющая сталь требует большего усилия и сильнее возвращается после разгрузки. Для алюминиевого сплава состояние поставки определяет допустимость малого радиуса. Закалённый материал может растрескаться раньше, чем отожжённый.

Покрытие создаёт отдельное ограничение. Оператор осматривает наружную сторону после пробного прохода. Если на оцинкованном либо окрашенном листе появляются трещины покрытия, технолог увеличивает радиус или меняет схему контакта.

Кромку перед работой очищают от заусенцев. Микронадрез становится концентратором напряжений и может запустить трещину. Направление проката также учитывают при раскрое, если оно критично для выбранного материала.

Когда вальцовка не подходит и нужен другой метод

Короткий локальный сгиб и малая полка плохо формируются между валками. Для выраженного угла применяют листогибочный пресс. Гибка трубы на малом радиусе может потребовать дорна, который поддержит стенку изнутри.

Ограничение создаёт и геометрия готовой детали. Замкнутый контур со ступенями способен упереться в станину. Технолог проверяет доступ по чертежу или 3D-модели до раскроя. Если маршрут требует нагрева, допустимость подтверждают по материалу и требованиям к конечным свойствам.

Холодная и горячая вальцовка

В чём разница и когда греют металл

Холодная вальцовка проходит без технологического нагрева. Она сохраняет исходное состояние поверхности и упрощает контроль размеров. Метод применяют, пока пластичности материала и усилия станка достаточно для заданного радиуса.

Нагрев снижает сопротивление деформации. Его рассматривают для толстой или высокопрочной заготовки, если холодный процесс создаёт недопустимый риск трещин либо превышает возможности оборудования. Режим нагрева должен быть задан технологической документацией. Самовольный локальный прогрев даёт неравномерный радиус и меняет свойства металла.

Влияние температуры на пружинение и усилие

Нагретый металл требует меньшего усилия и обычно слабее пружинит. После охлаждения геометрия может измениться из-за теплового расширения и неравномерной усадки. Итоговый радиус измеряют в состоянии, указанном в чертеже.

Лист с покрытием часто нельзя нагревать без отдельного согласования. Цинковый слой или полимерная поверхность могут разрушиться. Для нержавеющей стали важны чистота зоны нагрева и допустимость изменения структуры. Решение принимают по данным на материал, а не по общему правилу.

Где вальцовка используется на практике

Резервуары, ёмкости, трубопроводы большого диаметра

Из листа формируют цилиндрические секции для корпусов, воздуховодов и крупных трубопроводных элементов. Здесь критичны диаметр после разгрузки и совпадение продольного стыка. Если кромки остаются прямыми, технолог предусматривает предварительную подгибку до основной вальцовки.

Металлоконструкции, арки, декоративные элементы

Из трубы или профиля получают дуги для каркасов и арок. Радиус сам по себе не подтверждает годность: отдел контроля проверяет плоскостность, скручивание и сохранность сечения. Для лицевой детали отдельно оценивают следы от роликов.

Что прислать для расчёта вальцовки

Какие данные должны быть в чертеже и задании

Для оценки нужен чертёж готовой детали. Развёртку прикладывают, если она уже рассчитана. На чертеже должна быть указана линия, по которой задан радиус. Внутренний размер нельзя смешивать с размером по оси или по наружной поверхности.

Также нужны марка материала и состояние поставки. Толщину указывают отдельно от ширины заготовки, поскольку эти параметры совместно определяют нагрузку на станок. Для трубы прикладывают размеры сечения и толщину стенки.

Если деталь замыкается, в задании описывают продольный стык. Требуется указать допустимый зазор и необходимость подготовки кромок. Для конуса передают диаметры оснований и длину образующей. Для открытой дуги фиксируют угол сектора и прямые участки.

Чек-лист исходных данных для технолога

• чертёж с однозначной базой радиуса;
• материал, его состояние и фактическая толщина;
• габарит заготовки либо размеры сечения;
• требования к овальности и плоскостности;
• допустимость следов валков на лицевой стороне;
• количество деталей и возможность пробного образца;
• последующие операции, которые ограничивают правку.

Стоимость и срок нельзя определить по одному диаметру. На трудоёмкость влияют габарит заготовки и требуемое число проходов. Отдельное время требуется на предварительную подгибку кромок. Нестандартное сечение увеличивает объём настройки, после которой нужна проверка первой детали. Для партии учитывают количество изделий. Объём измерений влияет на трудоёмкость контроля, а способ упаковки - на подготовку к отгрузке. Эти параметры передают вместе с чертежом, чтобы расчёт не строился на предположениях.

Контроль партии заранее привязывают к измеряемым признакам. Заказчик указывает допустимый радиус и отклонение формы. Технолог определяет точки замера. Отдел контроля фиксирует результат по чертежу. Для радиуса применяют шаблон, а серию замеров заносят в карту контроля. Формулировка «сделать ровно» не задаёт критерия приёмки.

Длинномерную дугу можно деформировать уже после изготовления. При упаковке прокладки ставят вне зон возможного замина. Стяжка не должна менять радиус. Транспортную длину и способ фиксации согласуют до отгрузки, если собственный вес детали влияет на геометрию.

Как оценить пригодность технологии

Сначала проверить геометрию задачи

Вальцовка подходит для протяжённой плавной дуги. Если чертёж содержит короткий локальный сгиб, малую полку или резкий перелом поверхности, технолог рассматривает листогибочный пресс. Для тонкостенной трубы с малым радиусом может потребоваться дорн, поскольку ролики сами по себе не поддерживают стенку изнутри.

Радиус указывают по одной выбранной линии: внутренней, наружной либо осевой. Смешение этих баз даёт ошибку ещё до запуска станка. Затем технолог сопоставляет радиус с толщиной и рабочей шириной заготовки. Для трубы дополнительно проверяют отношение радиуса к размеру сечения и устойчивость стенки.

Практический пример: почему одного диаметра недостаточно

Для обечайки с внутренним диаметром 1000 мм после пробного прохода получили два взаимно перпендикулярных замера: 1020 и 1008 мм. Среднее значение не описывает форму детали. Разница показывает овальность, поэтому простой догиб по меньшему радиусу может увеличить отклонение в другом направлении.

Сначала оператор проверяет параллельность валков и одинаковость подачи по кромкам. Затем отдел контроля повторяет измерения в тех же направлениях. Если разница сохраняется, технолог корректирует настройку валков. Дополнительный проход выполняют только после этой проверки. Вывод подтверждают повторным замером после разгрузки, поскольку геометрия под усилием отличается от свободного состояния.

Практическая ситуация: радиус совпал у края, но ушёл в середине

Шаблон приложили к одной кромке широкого листа, и зазор оказался допустимым. В центре тот же шаблон показал отклонение. Такой результат указывает на разную кривизну по ширине, возможную при прогибе валков. Продолжать настройку по одному краевому замеру опасно: середина может получить перегиб.

Оператор снимает контроль у обеих кромок и в средней зоне. Отдел контроля дополнительно проверяет образующую прямой рейкой или согласованным шаблоном. Если отклонение сосредоточено в центре, технолог оценивает настройку компенсации прогиба. Результат принимают после повторного прохода и замеров в тех же точках.

Когда достигнутый радиус ещё не означает годную деталь

Наблюдение	Чем опасно	Что проверить	Как подтвердить решение
Кромки обечайки остаются прямыми	Продольный стык не сходится по радиусу	Длину недовальцованного участка и способ подгибки	Приложить радиусный шаблон к обеим кромкам до сварки
Труба попала в радиус, но сечение стало овальным	Снижается проходное сечение и усложняется сборка	Размеры сечения в двух направлениях	Сравнить замеры с критерием приёмки из чертежа
Профиль соответствует радиусу, но торцы лежат в разных плоскостях	Деталь получает скручивание и создаёт напряжение при монтаже	Положение торцов на плоской базе и работу боковых направляющих	Повторить контроль после корректировки поддержки
Геометрия годная, но на покрытии появились риски	Повреждение лицевой поверхности может сделать деталь неприемлемой	Чистоту валков и допустимость следов по заданию	Согласовать внешний вид по пробной заготовке

Условия запуска партии

Настройку нельзя переносить на серию только по совпадению одного радиуса. На пробной детали отдел контроля проверяет форму сечения, плоскостность и поверхность, если внешний вид входит в требования. Для обечайки дополнительно контролируют стык и прямые участки у кромок.

После смены партии материала проверку повторяют. Фактическая толщина и предел текучести влияют на пружинение, поэтому прежнее положение валков может дать другой результат. Настроечный образец становится основанием для серии только после подтверждения всех критериев, указанных в чертеже или карте контроля.

Практический вывод перед заказом

Для расчёта нужны однозначная база радиуса, материал, толщина и рабочая ширина. Для трубы добавляют размеры сечения и положение сварного шва. Если изделие замыкается, отдельно задают требования к стыку. Если поверхность лицевая, указывают допустимость следов валков.

Технологичность подтверждает последовательность действий: проверка чертежа, сопоставление с возможностями станка, пробный проход и контроль после разгрузки. Если радиус достигнут ценой овальности, скручивания или повреждения поверхности, деталь не считается годной.
