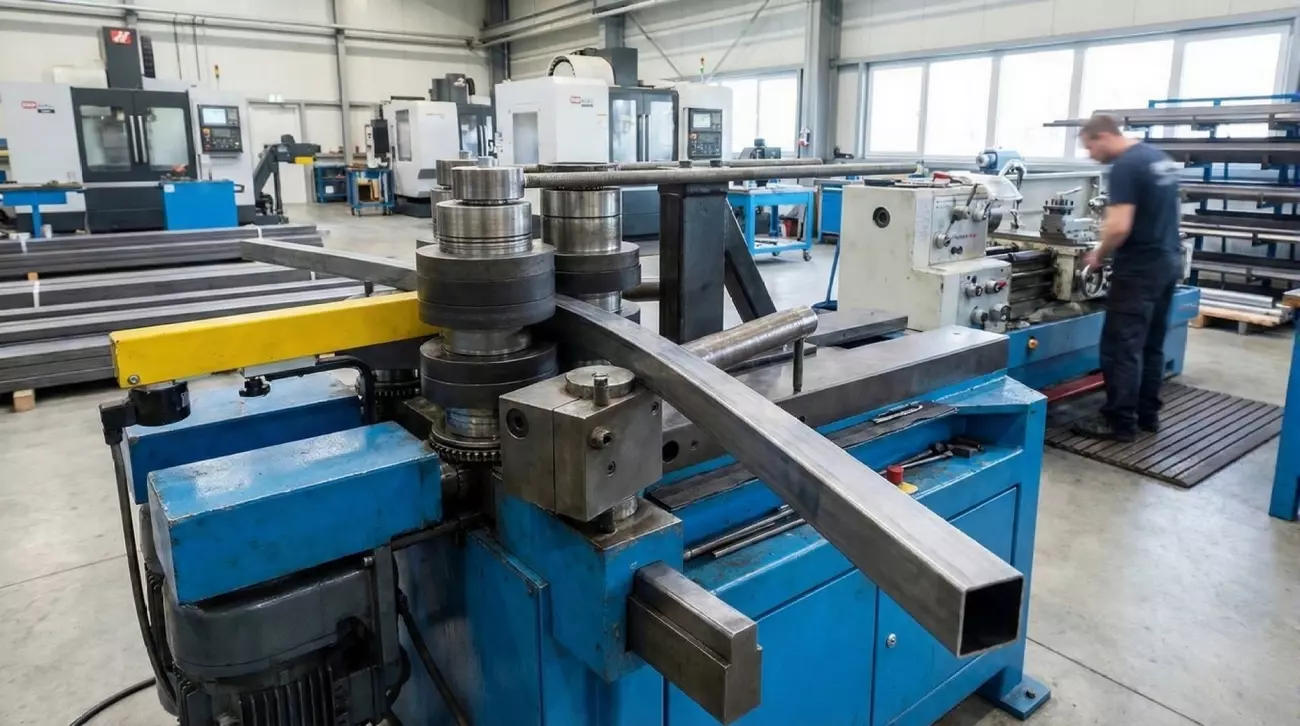

Вальцовка профильной трубы: стабильная геометрия дуги

Вальцевание профильной трубы кажется простой операцией до тех пор, пока первую партию не уводит «винтом», а аккуратный прямоугольник на сечении не превращается в приплюснутый овал. Радиус на чертеже один, на станке получаются три разных, а монтажники потом часами выбивают несоответствие по месту. В производстве МСК МЕТАЛЛ такие ситуации давно стали исключением, а не нормой: мы много лет выстраивали подход к вальцовке профильной трубы так, чтобы в серии держалась и геометрия дуги, и «чистота» сечения.

Главная сложность работы с профтрубой в том, что она одновременно и жесткая по форме, и чувствительная к локальным перегрузкам. Любая неточность в натяжении, шаге формования или поддержке граней сразу проявляется перекрутом, «животом» по внутренней стороне или микровмятинами на кромках. Поэтому профессиональная вальцовка профильной трубы всегда начинается не с запуска станка, а с понимания, где именно рождается перекос.

Для заказчика результат выглядит просто: комплект дуг одинакового радиуса, без сплющивания, с ровными гранями, готовый к сварке и монтажу. За этим стоит тонкая настройка оборудования, контроль нагрузки на профиль и аккуратное ведение детали на каждом проходе. Об этом и пойдет речь: от причин перекрута до контроля дуги по хорде и высоте стрелы, с практикой реального цеха, а не только теорией.

Где начинается перекрут и почему «расползаются» грани

Несимметричная жёсткость профиля

Профильная труба формально симметрична, но по реальной жесткости это далеко не идеальный прямоугольник. На поведение при вальцовке влияют:

• толщина стенки по сторонам профиля и допуск на прокат;
• расположение сварного шва;
• качество исходной прямолинейности и остаточные напряжения;
• ориентация профиля относительно прижимного ролика.

Если жёсткость по одной диагонали выше, чем по другой, профиль при формовании стремится «развернуться» более мягкой стороной к зоне максимального давления. На практике это выражается в характерном перекруте: одну грань начинает «задирать», другая уходит внутрь. Чем тоньше стенка и чем больше отношение радиуса к высоте профиля, тем заметнее эффект.

Поэтому первая задача оператора — задать правильную ориентацию профтрубы на станке. Для одних типоразмеров более стабильно ведёт себя положение «на ребро», для других — «плашмя». Иногда достаточно развернуть трубу на 90°, и перекрут, который казался «врожденным», пропадает уже на первых пробных проходах. В производстве это фиксируется: для каждого типоразмера отмечается, в каком положении труба идёт стабильнее, и это становится частью карты настроек.

Ошибка натяжения на входе

Вторая частая причина перекрута — неправильное натяжение на входе в зону формования. Если входные ролики «подтягивают» профиль слишком жестко, а прижимной ролик даёт избыточную осадку, трубу буквально «выворачивает» в сторону более слабой стенки. Возникает неравномерное удлинение по длине и диагонали, и дуга начинает закручиваться спиралью.

Правильная вальцовка профильной трубы всегда ищет баланс между усилием протяжки и глубиной прижима. В технологической карте фиксируются базовые параметры:

• базовый зазор между приводными роликами на входе;
• шаг изменения прижима верхнего ролика (например, по шкале винта: не более 0,5–1 оборота за проход);
• допустимая сила протяжки без проскальзывания.

Если профиль начинает вести «винтом», первое, что делает опытный оператор, — проверяет именно входное натяжение: не перетянут ли профиль, нет ли локального зажима по одной из граней, не перекосились ли прижимные опоры. Нередко достаточно снять лишние доли миллиметра давления, и дуга возвращается к стабильной геометрии.

Слишком редкий шаг формования

Попытка «сделать радиус быстрее», увеличивая прогиб за один проход, — ещё один источник проблем. Когда шаг формования слишком крупный, профиль получает ударную деформацию в ограниченной зоне, а не плавное перераспределение напряжений по всей длине. Отсюда появляются:

• локальные «колена» вместо плавной дуги;
• разная стрела прогиба на соседних участках;
• микросмятие внутренних граней и начало сплющивания.

Практика показывает: для большинства распространённых типоразмеров (например, 40×20×2, 60×40×3, 80×40×3) комфортно увеличивать стрелу прогиба за проход не более чем на 2–3 мм относительно предыдущего. Да, это добавляет один-два лишних круга, но существенно снижает риск перекрута и «расползания» граней. При серийной вальцовке выигрыш по стабильности важнее лишних минут станочного времени.

Поддержка, которая спасает сечение

Ролики по углам и опоры по граням

Даже идеально настроенное усилие прижима не спасёт профильную трубу, если её грани в зоне деформации остаются без поддержки. В отличие от круглой трубы, где работает симметрия, у профтрубы есть углы, которые при недостаточной опоре первыми начинают «подламываться». Чтобы этого не происходило, используются:

• дополнительные поддерживающие ролики по углам профиля;
• регулируемые опоры, которые подхватывают длинные грани в зоне максимального изгиба;
• ограничители, не дающие профилю «гулять» по ширине.

Такая поддержка работает как «рамка», в которой труба может менять радиус, но не имеет свободы заваливаться на бок или разворачиваться. Чистые углы и ровные грани — прямое следствие не только геометрии роликов, но и грамотно настроенной системы опор.

Как избежать сплющивания и «живота»

Сплющивание сечения и характерный «живот» по внутренней стороне дуги появляются, когда прижимной ролик концентрирует усилие на узкой полосе, а профиль не получает компенсации по другим граням. Чтобы сохранить форму прямоугольника, в цехе используют комбинацию приёмов:

• ограничение максимального прижима для тонкостенных профилей (толщина 1,5–2 мм);
• плавное увеличение нагрузки по мере приближения к заданному радиусу, а не резкие шаги;
• при необходимости — временные внутренние вставки или заполнители на особо критичных участках;
• контроль ширины профиля по наружным граням после каждого ключевого прохода.

Если на контрольном участке ширина профиля начинает расти более чем на 1–1,5 % от номинала, это прямой сигнал: осадка избыточна, риск сплющивания высок, нужно пересмотреть шаг формования и распределение нагрузки. В идеале после вальцовки допуск по ширине и высоте сечения остаётся в районе ±1 мм, что позволяет без проблем собирать сварные каркасы и фасонные конструкции.

Ведение профиля без бокового уноса

Даже при хорошем прижиме и поддержке граней вальцовка профильной трубы может «уводить» дугу в сторону, если профиль ведут по станку нестабильно. Боковой унос возникает, когда:

• на входе нет направляющих или они неправильно отрегулированы;
• оператор компенсирует перекруты руками, а не настройкой станка;
• ролики имеют разный износ по сторонам.

Правильная организация ведения профиля включает несколько простых, но обязательных правил:

• жёсткая фиксация направляющих по ширине с минимальным, но свободным зазором;
• подача профиля строго по оси станка, без «подруливания»;
• контроль первых 500–700 мм каждой дуги: если унос появился в начале, не стоит «дотягивать» деталь до конца, лучше сразу вернуться к настройке.

В результате дуги получаются не только с правильным радиусом, но и с предсказуемым положением в плане, что особенно важно при изготовлении рам, ограждений, козырьков и других сборочных узлов, где радиусные элементы должны стыковаться без подрезки.

Как держать радиус в серии

Карта настроек под типоразмер

Единичное изделие можно «вытянуть» руками, добавляя один проход или немного ослабляя прижим. В серии такой подход не работает: от оператора ждут воспроизводимости. Поэтому профессиональная вальцовка профильной трубы строится вокруг карты настроек на каждый типоразмер.

В такой карте фиксируются:

• марка стали и толщина стенки;
• сечение профиля и ориентация на станке;
• базовое положение прижимного ролика (по шкале станка или фактическому смещению, мм);
• количество проходов до выхода на рабочий радиус;
• параметры контрольной хорды и стрелы прогиба;
• допуски по радиусу и геометрии дуги.

Когда карта настроек отработана, новые партии одной и той же профильной трубы запускаются с минимальными корректировками. Оператор не ищет каждый раз «свой» режим, а опирается на накопленный опыт цеха. Для заказчика это означает, что через полгода или год он получает партию дуг того же качества, что и при первом заказе.

Если требуется радиусная обработка не только профильной, но и листовой стали, удобно использовать общий подход к учёту и контролю. В этом случае работу с листами и гибом по окружности можно передать в отдельный участок, занимающийся вальцовкой металла, а профилированные трубы вести по своей технологической цепочке.

Контроль дуги по хорде и высоте стрелы

На глаз даже опытный мастер не отличит радиус R = 3000 мм от R = 3200 мм, особенно на длинной дуге. Поэтому в серьёзном производстве радиус контролируют не по ощущениям, а по измеряемым параметрам: хорде и высоте стрелы прогиба.

Схема проста:

• выбирается контрольная хорда длиной L (например, 1000 мм);
• между двумя точками хорды натягивается шнур или кладётся ровная рейка;
• в середине хорды измеряется стрела прогиба f — расстояние от рейки до поверхности профиля.

Для дуги, близкой к окружности, радиус можно оценить по формуле:

R = (L² / (8f)) + (f / 2)

Например, при L = 1000 мм и стрелe f = 20 мм радиус получится порядка R ≈ 6260 мм. Такая оценка позволяет быстро понять, попадает ли дуга в заданный диапазон, и при необходимости скорректировать прижим. В картах настроек фиксируются целевые значения f для разных радиусов и типоразмеров профиля.

Контроль по хорде и стрелe особенно полезен, когда дуги будут работать в паре с листовыми элементами, гнутыми по шаблону, или с другими профилями. Совпадение радиуса в пределах $1 уже визуально воспринимается как единая линия без ступенек и изломов.

Если для проекта нужны сложные пространственные формы, часть элементов рациональнее выполнить через гибку профильной трубы на специализированных станках, а вальцовку использовать там, где требуется чистая плоская дуга большого радиуса.

Правка без потери радиуса

Даже при аккуратной работе отдельные дуги могут выйти с небольшими отклонениями: разница по стреле прогиба, лёгкий перекрут, локальное «колено». Попытка просто «дожать» такие места на прессе часто приводит к обратному эффекту: радиус портится, появляются вмятины. Правка должна быть такой же управляемой, как и само формование.

Практика показывает несколько рабочих подходов:

• локальная правка на тех же вальцах с минимальным прижимом и увеличенной опорой по граням;
• обратные проходы с очень небольшим отрицательным прижатием, когда дугу чуть «распрямляют» и снова выводят на нужный радиус;
• использование шаблонов-калибров, по которым сразу видно, где именно требуется корректировка.

Важно не пытаться «вытянуть» ошибку за один подход. Гораздо надёжнее сделать несколько мягких правочных операций, каждый раз контролируя радиус по хорде и стрелe. Тогда геометрия дуги сохраняется, а локальные дефекты уходят.

Для сборочных производств, где радиусные элементы становятся частью фасадов, навесов, лестниц или силовых рам, такая аккуратная правка особенно критична. Заказчик получает не просто набор «примерно подходящих» деталей, а комплект, который собирается в единый контур без подгонки ломом и газом.

Если вам нужна серийная вальцовка профильной трубы с контролируемой геометрией дуги, стабильным радиусом и аккуратным сечением, команда гибки труб в компании МСК МЕТАЛЛ поможет подобрать оптимальное решение под ваш проект в Москве и Московской области, с учётом нагрузки, условий монтажа и требований к внешнему виду конструкции.
