При гибке листа брак часто обнаруживают уже на сборке. Угол после пружинения становится другим, отверстие не попадает в крепёж, полка упирается в соседнюю деталь, на видимой стороне остаётся след от инструмента. Поэтому в «МСК МЕТАЛЛ» технолог сначала смотрит чертёж, материал, толщину, радиус и стороны гиба, а мастер проверяет первую деталь перед партией. Это не убирает физику металла, но позволяет поймать ошибку до серии, а не на объекте.
Гибка листового металла: задачи, изделия и материалы

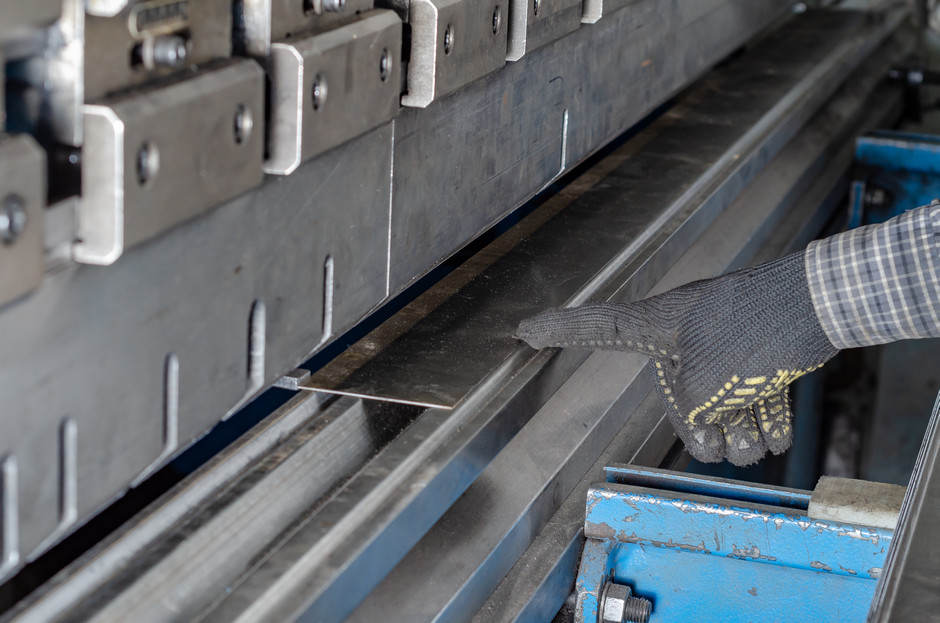

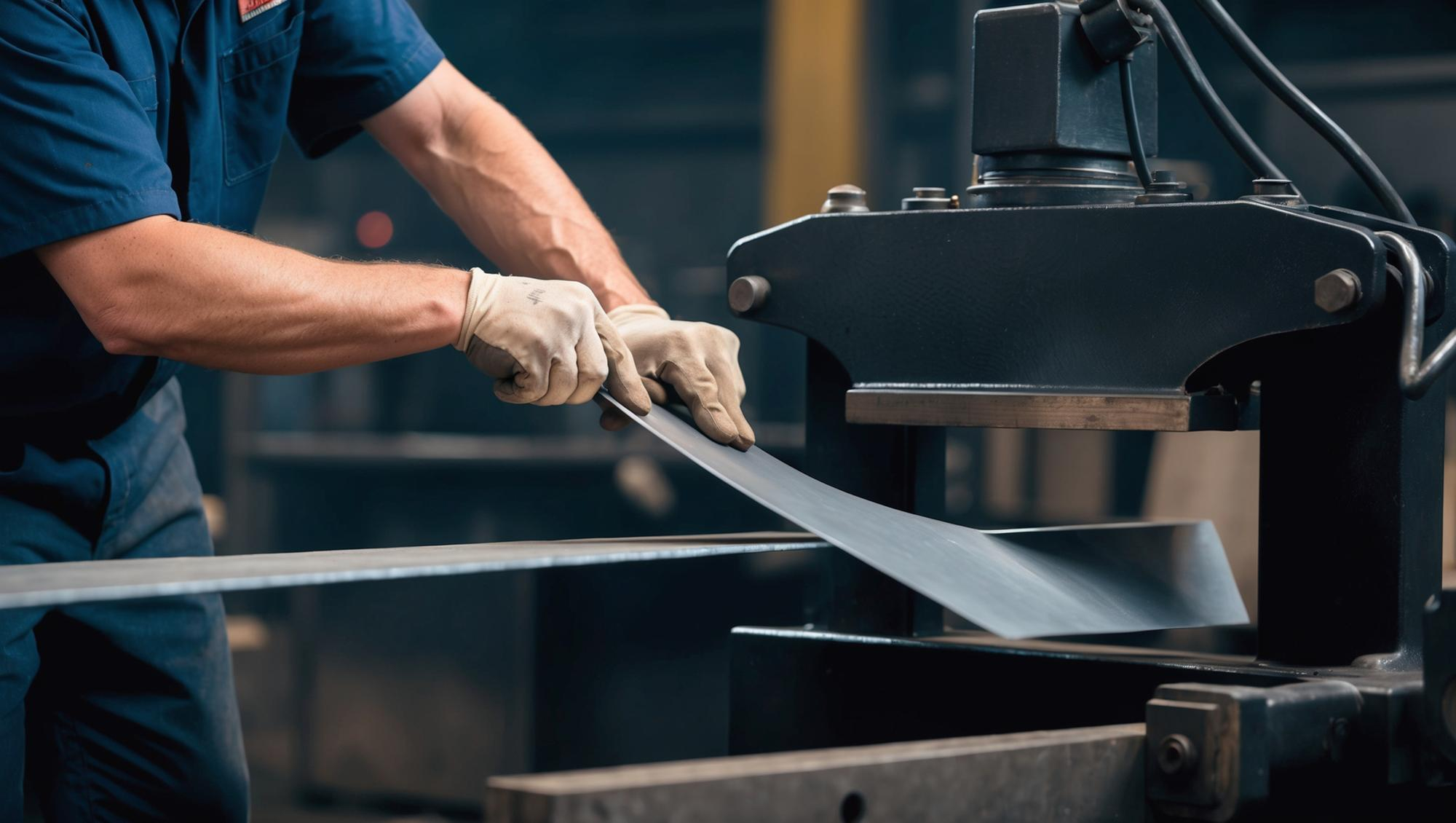

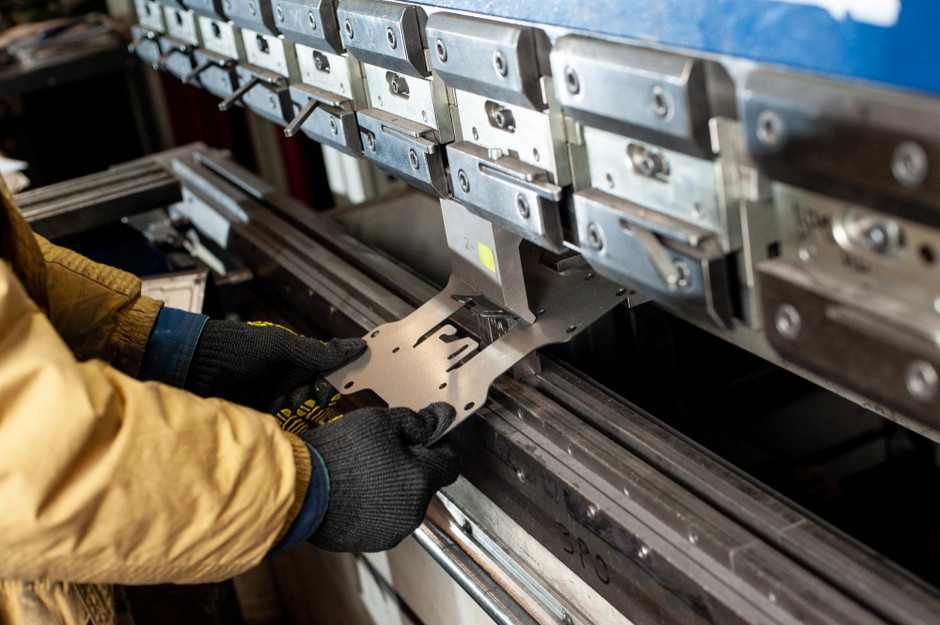

Что делают на листогибе
На листогибе из плоской заготовки получают борта, полки, ребра жёсткости, открытые и закрытые профили. В заказах чаще встречаются короба, кожухи, крышки, панели, лотки, переходники, фасадные элементы и гнутые уголки. Важен не сам факт гиба, а посадка детали в узел: без пересверливания, подпиливания и подгонки на месте.
Материалы для гибки листа
Берём в работу листовую сталь, нержавейку, алюминий, жесть, оцинкованный лист и тонколистовые заготовки. Перед расчётом технолог смотрит, как материал переносит малый радиус, есть ли покрытие, где лицевая сторона и можно ли выполнить гиб без трещины по кромке.

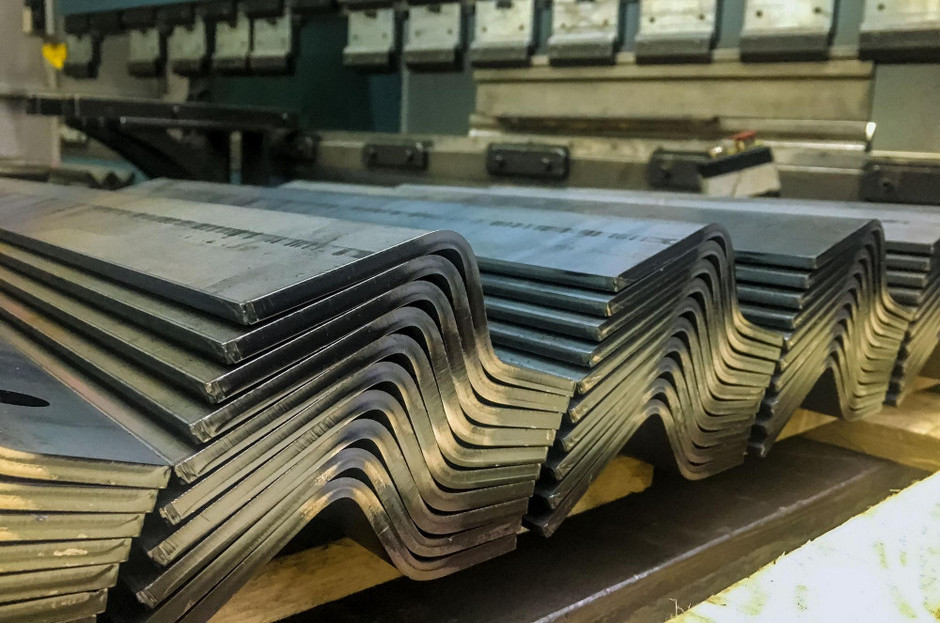

Где критична точность гнутой детали
Точная гибка нужна для корпусов оборудования, вентиляционных элементов, крепежа, облицовочных панелей, коробов под проводку и защитных кожухов. Если полка ушла на несколько миллиметров, отверстия могут не совпасть, зазор станет неровным, а сборщик потратит время на исправления вместо монтажа.
Гибка металла на заказ: чертёж, серия и точность
Расчёт по чертежу, эскизу или образцу
Для расчёта подойдёт чертёж, развёртка, эскиз от руки или образец с размерами. Укажите материал, толщину, количество деталей, углы, радиусы и размеры после гибки. Если деталь входит в сборку, приложите схему узла или отметьте места, по которым будете принимать результат.
Одна деталь, пробная партия или серия
Для единичной детали технолог проверяет технологичность и срок. Для партии важнее повторяемость: мастер выбирает порядок гибов, оснастку и точки измерения, затем сверяет первую деталь. После этого серия идёт по тем же ориентирам, без пересогласования каждого гиба.

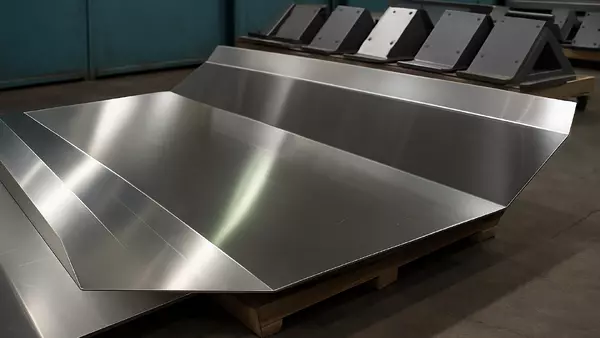

Алюминий, нержавейка и лицевая поверхность
При гибке алюминия особенно заметны следы прижима, неверный радиус и повреждение лицевой стороны. Нержавейка тоже требовательна к внешнему виду: царапины и отпечатки инструмента сложно спрятать после изготовления. Такие требования лучше назвать сразу, до расчёта цены.
Сложные детали с несколькими гибами
Короб, кожух или переходник редко гнутся в один приём. Если начать не с той полки, инструмент может упереться в уже согнутую часть, а последняя операция соберёт всю погрешность. Поэтому мастер заранее выбирает последовательность и оставляет понятную базу для контроля размеров.
Листогибочные работы: технология без лишней теории

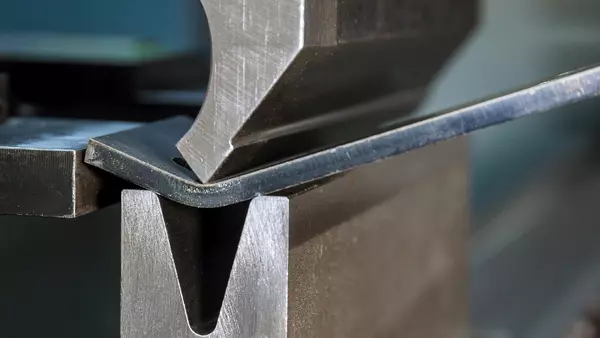

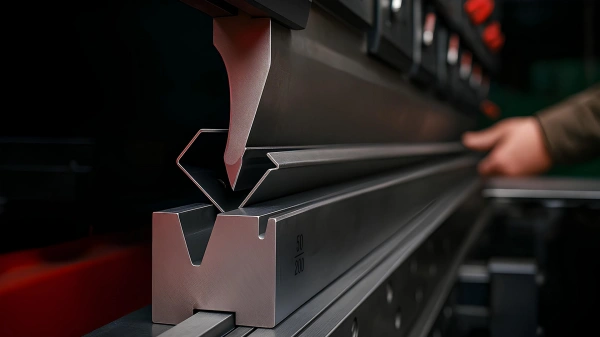

Оснастка под толщину и радиус
Мастер подбирает пуансон, матрицу, раскрытие, радиус и прижим под конкретный лист. Тонкий металл можно замять, жёсткий — надорвать, декоративный — испортить следом инструмента. Оснастку лучше выбрать до запуска, чем разбираться с повреждённой поверхностью или разными следами прижима после гибки.
Угол, дуга и способ обработки

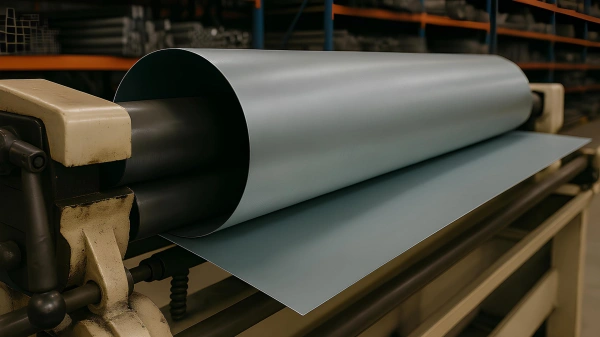

Листогиб формирует прямую линию гиба: полку, борт, ребро, коробчатую форму. Когда по чертежу нужна плавная дуга или цилиндр, технолог проверяет радиусную гибку металла либо вальцовку. От способа обработки зависят оснастка, срок и цена.
Контроль первой детали
Первая деталь показывает поведение материала надёжнее согласований по описанию. Контроль смотрит угол, длину полок, положение отверстий, поверхность и плоскостность. Если что-то ушло, мастер корректирует режим до запуска партии. Это особенно важно для деталей, которые сразу ставят в сборку.
Как проходит заказ на гибку листового металла
Этапы: от заявки до готовых деталей
- Вы отправляете чертёж, эскиз, развёртку, фото образца или описание детали.
- Технолог уточняет материал, толщину, количество, радиусы, стороны гиба и требования к поверхности.
- Производство проверяет спорные места, считает стоимость и согласует срок.
- Мастер настраивает оснастку, делает первую деталь и сверяет ключевые размеры.
- После контроля партия поступает на выдачу, самовывоз или доставку по Москве и области.
Развёртка, радиус и отверстия рядом с гибом
Развёртка зависит от толщины, внутреннего радиуса, угла и того, как лист возвращается после снятия нагрузки. Если отверстие стоит близко к линии гиба, край может вытянуться, а центр отверстия уйдёт от проектного места. На чертеже лучше давать размеры готовой детали после гибки и расстояния от базовых кромок.
Для ориентировочной развёртки используют припуск на гиб: BA = (π/180) × A × (R + K×t), где A — угол гиба, R — внутренний радиус, t — толщина листа, K — коэффициент нейтрального слоя. На коробе из листа 1,5–2 мм даже небольшое изменение радиуса меняет длину полки; для корпуса с крепёжными отверстиями этого хватает, чтобы винт не попал в ответную деталь.
Важно: если у вас только эскиз, отметьте габариты, стороны гиба, критичные отверстия, лицевую сторону и поверхность, которую нельзя поцарапать. Остальные вопросы технолог уточнит до расчёта или перед запуском.
Ограничения по детали
Ограничения задают толщина и марка металла, длина линии гиба, высота полки, минимальный радиус, отверстия рядом с гибом и доступ инструмента. Если конструкция рискованная, технолог предложит перенести отверстие, увеличить полку, изменить радиус, разделить деталь на операции или выбрать другой способ обработки.
Цена гибки металла и выбор исполнителя
Что входит в стоимость
При расчёте листогибочных работ учитываем материал, толщину, длину линии гиба, число операций, форму детали, требования к поверхности, объём партии и срочность. Один гиб на полосе рассчитывается и выполняется проще, чем короб с несколькими бортами, отверстиями возле линии гиба и защитой лицевой стороны.
Что проверять в предложении подрядчика
Смотрите не только цену за гиб. Для листогибочных работ важно, включены ли проверка чертежа, подбор радиуса, настройка оснастки, контроль первой детали, упаковка и доставка. Дешёвый расчёт становится дорогим, когда после получения партии приходится пересверливать отверстия или править полки.
Производственная ситуация: отверстие возле линии гиба
- на чертеже отверстие расположено близко к будущей полке;
- после гиба центр смещается относительно крепежа;
- деталь приходится пересверливать или менять развёртку;
- до партии технолог предлагает перенести отверстие или поменять базовый размер.

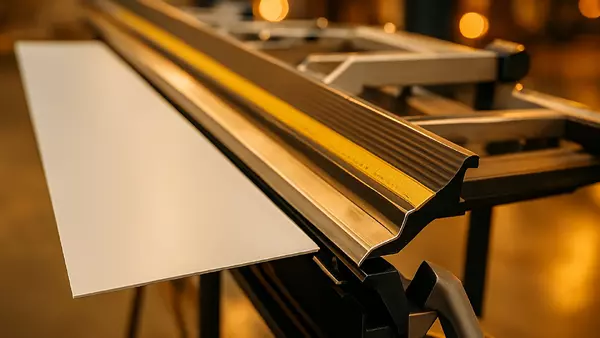

Такая проверка нужна для корпусов, кронштейнов, крышек и металлических отливов, где ошибка по кромке сразу видна на монтаже или стыке с соседней деталью.
Гибка металла в Москве и области
Заявку можно согласовать удалённо. Вы отправляете исходные данные, технолог задаёт вопросы по спорным местам, производство считает срок и стоимость. Готовые детали передаём на самовывоз или доставку; для приёмки заранее согласуем угол, длину полки, радиус, поверхность и контрольные точки.
Частые вопросы по гибке металла
Какие детали можно согнуть на листогибе
На листогибе делают уголки, короба, кожухи, крышки, панели, полки, лотки, переходники, облицовочные элементы и защитные детали. Если изделие должно точно совпасть с соседней деталью, приложите чертёж сборки или фото узла.
Как снизить риск трещин и волн
Согласуйте внутренний радиус, толщину, направление гиба, состояние поверхности и требования к видимой стороне. Для гибки нержавейки это особенно важно: следы инструмента и мелкие дефекты на лицевой поверхности потом трудно скрыть.

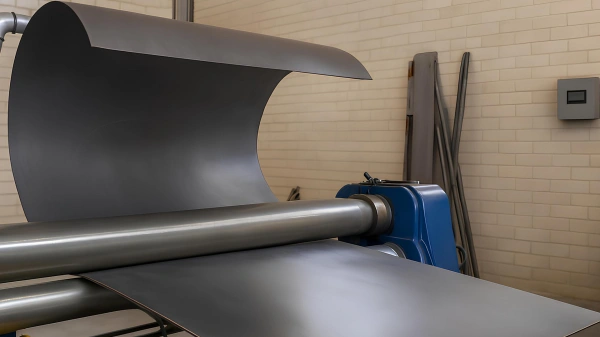

Когда нужна вальцовка вместо гибки
Вальцовку выбирают для плавной дуги, цилиндра или большого радиуса по длине листа. Листогиб подходит для прямых линий, полок, бортов и коробчатых элементов. Если способ обработки спорный, отправьте эскиз — по геометрии он определяется точнее, чем по текстовому описанию.
Что прислать для быстрого расчёта
Нужны материал, толщина, количество деталей, чертёж или эскиз, размеры после гибки, требования к точности, поверхности и сроку. Если деталь входит в сборку, добавьте посадочные места, ответные элементы и размеры, по которым будете принимать результат.
Как заказать гибку металла: быстро и по делу
Данные для расчёта: что прислать
- материал, марку и толщину листа;
- количество деталей и желаемый срок;
- чертёж, эскиз, развёртку или образец;
- стороны гиба, радиусы, критичные размеры и требования к поверхности.
Чем точнее исходные данные, тем быстрее производство посчитает работу. Если данных мало, начните с эскиза. Перед партией всё равно придётся уточнить радиусы, размеры после гибки и требования к поверхности.
Согласование перед запуском
Перед запуском технолог согласует с вами материал, геометрию, допуски, количество, срок и способ выдачи. Для повторной партии можно опираться на ранее согласованную деталь; это ускоряет расчёт и снижает риск разночтений.
Контроль готовых изделий
Контроль проверяет угол, длину полок, радиус, поверхность, положение отверстий и контрольные точки. Если для сборки важен конкретный допуск, укажите его в заявке вместе с чертежом. Устная договорённость здесь слишком легко превращается в спор при приёмке.
