При ЧПУ-гибке листового металла ошибка часто становится заметной на сборке. После пружинения угол уходит от расчёта, полка смещается от базового размера. Если отверстие расположено близко к линии гиба, заготовку может потянуть сильнее. В результате деталь приходится подгонять, а партию задерживать. В МСК МЕТАЛЛ до запуска проверяем чертёж и порядок гибов. Для чувствительной геометрии делаем пробу, корректируем программу по фактическому замеру и закрепляем режим для партии.
Где применяют ЧПУ гибку металла
Когда важна повторяемость
Если деталь входит в сборочный узел, разброс по углу быстро превращается в ручную подгонку. ЧПУ-программа удерживает одинаковую последовательность операций. Оператор сначала проверяет первую деталь, затем запускает партию по подтверждённым параметрам.
Когда есть риск деформации
Материал может повести себя иначе, чем показывает расчёт: нержавейка пружинит, алюминий легче получает замятие, оцинковка чувствительна к следам на покрытии. Технолог заранее выбирает оснастку. После настройки линия гиба проходит без трещины, лицевая сторона сохраняет согласованный вид.
Когда важен порядок гибов
В деталях с несколькими плоскостями один неверный ход может закрыть доступ к следующей линии гиба. До запуска мастер проверяет, как заготовка будет вставать на упор после каждой операции. Если маршрут нужно изменить, правку согласуем до производства партии.
Как готовим деталь к гибке на ЧПУ
Проверяем чертёж до запуска
Работа начинается с чертежа, модели, DXF/DWG, PDF, эскиза или описания задачи. Технолог смотрит итоговый размер и маршрут гибки по шагам. Отдельно проверяем малые полки и отверстия возле линии гиба, потому что именно они чаще всего дают проблемы при сборке.
Подбираем режим под металл
Выполняем ЧПУ-гибку листовой стали разных марок. Для нержавеющей стали заранее учитываем пружинение; для алюминия — риск замятия; для оцинкованного листа — сохранность покрытия. Если пробный гиб отличается от расчёта, технолог корректирует режим до запуска серии.
Контролируем первую деталь и партию
После настройки оператор измеряет первую деталь. Главные точки контроля — угол, длина полки и базовый размер. Если фактический угол отличается от расчётного, программа корректируется до запуска серии. Для повторяющихся заказов параметры можно закрепить в карте режима.
Что изготавливают на ЧПУ-гибке
Листовые детали для сборки
На ЧПУ-гибку передают корпусные элементы, защитные кожухи и технические панели, которые должны садиться в изделие без ручной правки. Если заготовку нужно предварительно вырезать или подготовить под отверстия, работу можно совместить с гибкой листового металла в одном производственном маршруте.

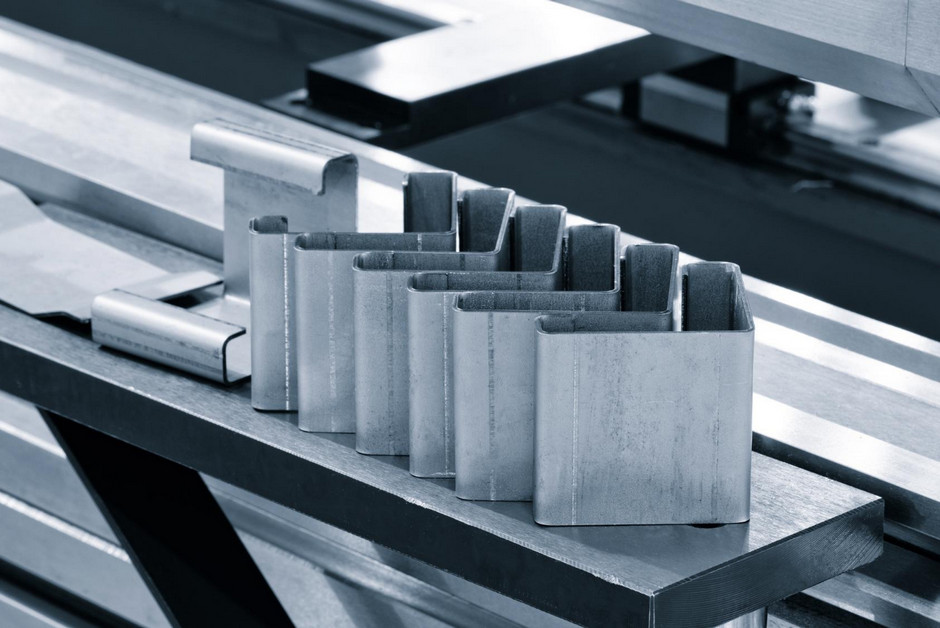

Детали с несколькими гибами
Ступенчатая геометрия требует проверки маршрута до запуска. Ошибка в последовательности может испортить даже правильно вырезанную заготовку. Если по детали нужен плавный переход, технолог отдельно проверит возможность радиусной гибки металла.
Опытные и серийные партии
В опытной партии ЧПУ-гибка помогает проверить посадку детали до крупного запуска. В серии ключевым становится повторяемый режим: мастер настраивает первую деталь, сверяет её с чертежом и передаёт оператору параметры для следующих заготовок.
Стоимость и заказ ЧПУ гибки
Как формируется цена
Цена растёт, когда операция требует долгой настройки или частого контроля. На расчёт сильнее всего влияет толщина металла и длина гиба. Если рядом с линией гиба есть отверстие, технолог проверяет запас до деформации. Если лицевая сторона должна остаться чистой, заранее подбирается защита от следов инструмента.
Что нужно для расчёта
Лучший вход для расчёта — чертёж или модель с размерами после гибки. Если есть только эскиз, укажите марку металла и количество деталей. Когда заказчик сразу отмечает критичный размер, технолог быстрее понимает, нужна ли проба и какой контроль закладывать в срок.
Сроки изготовления и отгрузка
Простые детали запускаются после проверки исходных данных и согласования стоимости. Сложная геометрия требует дополнительного шага: технолог сначала проверяет маршрут гибов, затем определяет контрольный размер. После изготовления партия упаковывается под перевозку или готовится к самовывозу.
| Что указать | Почему это влияет на расчёт | Какой риск снимает |
|---|---|---|
| Материал и толщина | От этого зависит усилие, радиус и выбор оснастки | Снижается риск трещин и ухода угла |
| Размеры после гибки | Технолог понимает, какие полки и базы критичны для сборки | Меньше вероятность подгонки готовой детали |
| Количество деталей | По тиражу рассчитывается настройка и частота контроля | Цена за операцию не меняется после уточнения партии |
| Лицевая сторона | Можно заранее выбрать защиту от следов инструмента | Снижается риск спора по внешнему виду |
Часто задаваемые вопросы о ЧПУ гибке
Какие размеры и радиусы можно выполнить
Ответ зависит от того, как металл поведёт себя под нагрузкой. По чертежу технолог проверяет заданный радиус, минимальную полку и место для базирования. Если размер рискованный, предложим изменить радиус, перенести отверстие или согласовать пробную деталь.
Можно ли заказать ЧПУ-гибку по эскизу
Да, если эскиз даёт исходную геометрию. Для расчёта нужны размеры после гибки, металл и количество деталей. Если часть данных отсутствует, расчёт будет предварительным: перед запуском всё равно потребуется согласовать контрольные размеры.
Как контролируется точность партии
Сначала оператор измеряет первую деталь после настройки. Если угол или полка ушли от чертежа, программа корректируется и замер повторяется. После подтверждения режима партия выполняется с периодическим контролем. Для ответственных заказов контрольные точки согласуются заранее.
Почему ЧПУ-гибку металла заказывают в МСК МЕТАЛЛ
- Технолог проверяет чертёж до запуска, поэтому спорные радиусы и малые полки выявляются до производства партии.
- Режим гибки подбирается под конкретный металл; это снижает риск трещин и ухода угла.
- Первая деталь измеряется отдельно, а последующая партия выполняется по подтверждённой настройке.
- В расчёте видно, где основная гибка, а где подготовка заготовки или дополнительная операция.
- Если чертежа нет, можно начать с эскиза: технолог уточнит недостающие размеры до запуска.
Отправьте чертёж или эскиз детали. Технолог МСК МЕТАЛЛ проверит исходные данные, отметит рискованные места и рассчитает ЧПУ-гибку листового металла с понятным сроком изготовления.
