При гибке алюминиевого листа «проваливается» обычно не прочность, а точность и внешний вид: сплав даёт заметное пружинение, на малом радиусе может пойти сеткой микротрещин по линии гиба, а на лицевой поверхности легко остаются следы инструмента и протяжки. Поэтому мы сразу привязываем работу к чертежу/шаблону и согласованным критериям приёмки, подбираем инструмент под конкретный сплав и толщину, закладываем поправку на пружинение в режимах и защищаем лицевую сторону на операции. Для серий фиксируем оснастку и карту контроля, чтобы повторные партии выходили одинаковыми, без «сюрпризов» на сборке.
Физико-механические свойства алюминия, влияющие на гибку
Предел текучести, удлинение и состояние поставки
На гибкость алюминия сильнее всего влияет не «марка на бумаге», а сочетание предела текучести, относительного удлинения и состояния поставки (отожжённый/нагартованный/термообработанный). Чем выше прочность и ниже пластичность — тем больше нужен внутренний радиус и тем внимательнее приходится работать с направлением прокатки: при неблагоприятной ориентации волокон риск трещин возрастает даже при «вроде бы нормальном» радиусе. На этапе оценки мы закладываем радиус с запасом под ваш внешний вид и ресурс детали, а не «впритык к теории».
Пружинение и температурный фактор
Алюминий заметно пружинит: модуль упругости порядка 70 ГПа против ~210 ГПа у стали, поэтому при одинаковой геометрии «отдача» после снятия нагрузки ощутимее. Это решается не «пережатием», а расчётом и коррекцией угла в программе, выбором V-паза и радиуса пуансона. Если деталь ответственная по углу и плоскостности, мы закладываем пробную гибку и фиксируем фактическую поправку — дальше она воспроизводится на партии.
Подготовка алюминиевого листа к гибке
Контроль толщины и состояния поверхности
Перед запуском сверяем толщину и состояние поверхности по требованиям чертежа и назначению детали. Если изделие «на виду» (кассеты, облицовка, кожухи), отдельно фиксируем, какая сторона видимая, и выбираем инструмент/вкладыши так, чтобы не оставить рисок и вмятин. Для стабильности серии важно, чтобы толщина и состояние проката в партии были однородными — иначе пружинение «поплывёт» даже при одинаковой программе.
Обезжиривание и защита оксидной плёнки
Алюминий чувствителен к загрязнениям: абразивная пыль и грязь работают как наждак между листом и инструментом. Поэтому перед гибкой поверхность очищается и при необходимости защищается плёнкой/бумагой. На отгрузке для видимых деталей применяем прокладки и обвязку так, чтобы поверхность не контактировала с жёсткими кромками и крепежом — это особенно важно для шлифованных и окрашиваемых изделий.
Основные методы гибки алюминиевого листа
Холодная гибка алюминия на листогибах
Базовый способ для большинства деталей. Ключ — правильный подбор V-паза и радиуса пуансона под толщину и сплав: для алюминия часто держим V в диапазоне 10–14 × s, чтобы не «пережать» кромку и не получить следы. Усилие оцениваем инженерно, через прочность материала и геометрию: P ≈ 1,42 · Rm · s² · L / V (где Rm — временное сопротивление, s — толщина, L — длина гиба, V — ширина матрицы).
Гибка с локальным подогревом
Применяется, когда сплав/состояние поставки «жёсткие», а радиус по задаче малый. Локальный подогрев снижает риск трещин и позволяет приблизиться к требуемому радиусу без потери внешнего вида. Важно держать равномерность нагрева и не перегреть зону гиба, чтобы не получить локальное ухудшение свойств.
Роликовая гибка алюминия

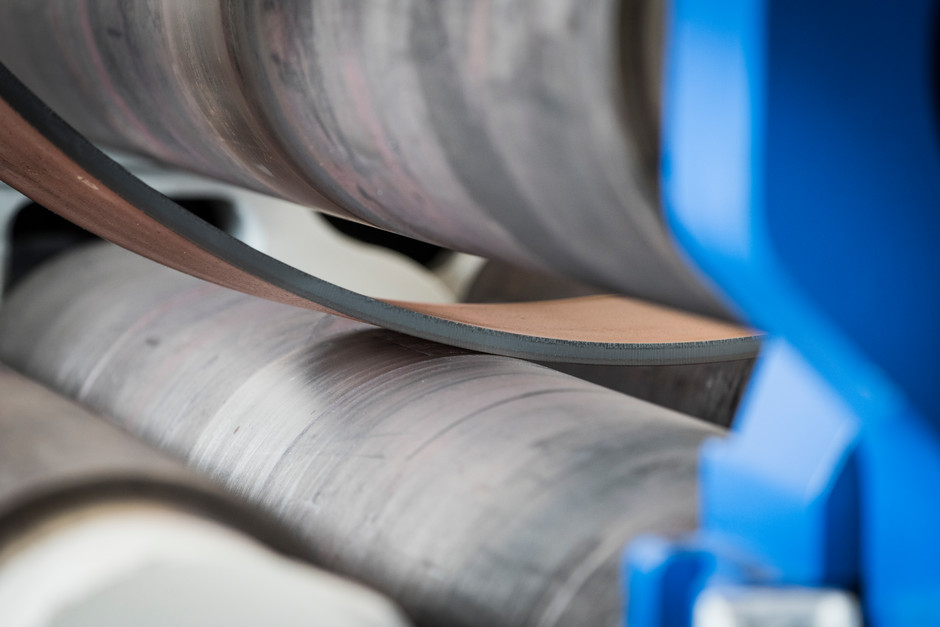

Когда нужен большой радиус и ровная плавная дуга, переходим на роликовую формовку. Здесь критично не оставлять «полосы» от валов: регулируем прижим и число проходов так, чтобы деформация шла постепенно, без заломов и локальных вмятин.
Выбор оборудования для гибки алюминия
Листогибочные прессы и инструмент

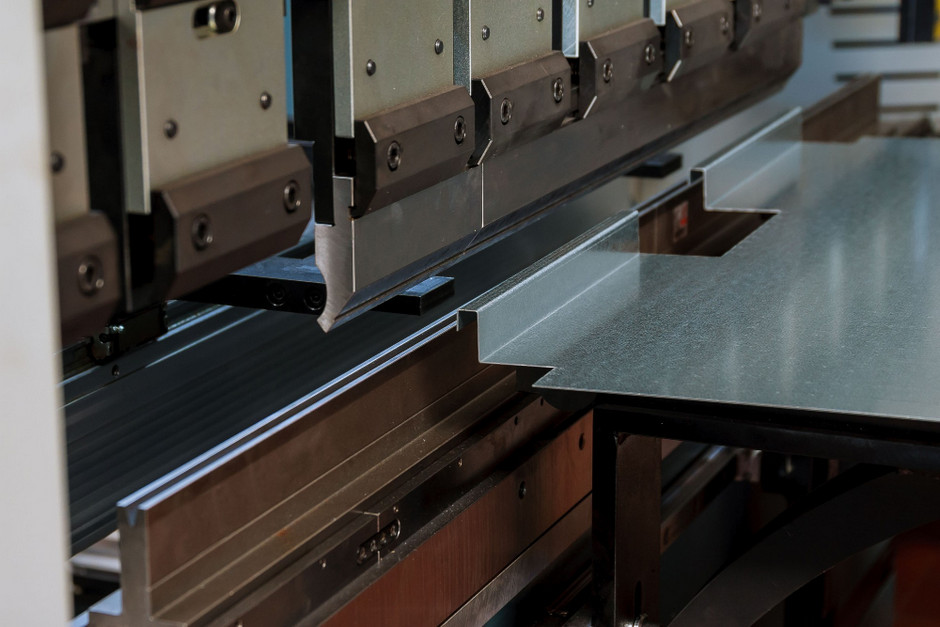

Для алюминия важна «культура инструмента»: чистая рабочая поверхность, корректный радиус пуансона, аккуратный прижим. На декоративных деталях используем защитные решения и заранее согласуем требования к видимой стороне, чтобы результат соответствовал приёмке без споров.
Роликовые станки и большой радиус
Для крупного радиуса управляем геометрией количеством проходов и схемой поджатия. Это позволяет получить дугу без «ступеней» и минимизировать следы контакта, что актуально для панелей, кожухов и архитектурных элементов.
ЧПУ и повторяемость

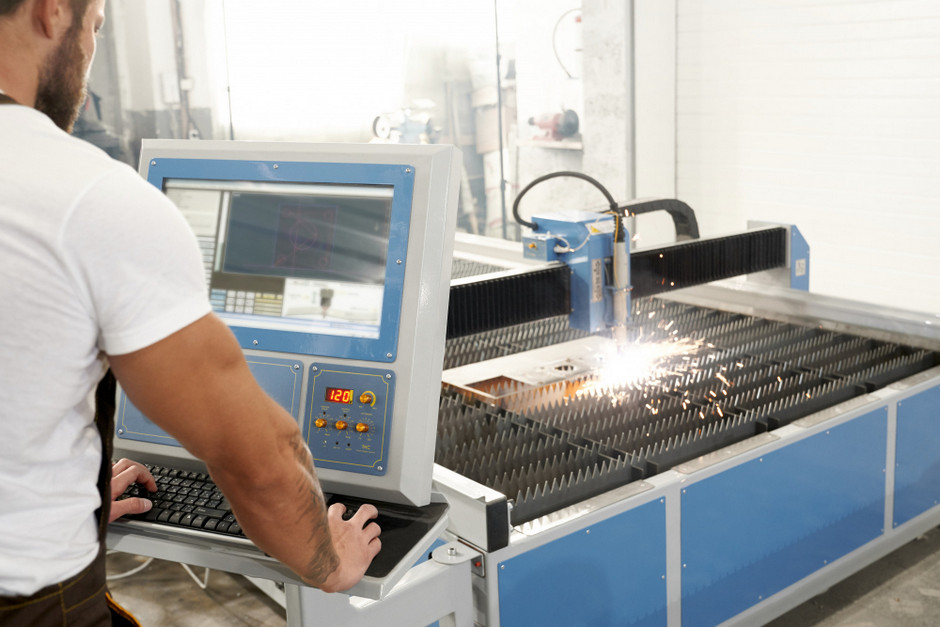

Когда важна стабильность, опираемся на программируемую повторяемость: фиксируем режим, инструмент и контроль на первой детали. Подход по автоматизации собран в разделе чпу-гибка металла — логика та же, разница в поведении материала и требованиях к поверхности.
Расчёт припуска и минимального радиуса
Формула припуска с учётом K-фактора
Чтобы деталь сошлась по размерам после гибки, считаем припуск через нейтральный слой: BA = (π/180) · A · (R + K · t), где A — угол в градусах, R — внутренний радиус, t — толщина, K — коэффициент положения нейтрального слоя. Для алюминия K часто лежит в диапазоне 0,28–0,35, но в ответственных деталях корректнее опираться на пробную гибку и зафиксированное значение.
Оценка минимального внутреннего радиуса
Практическая оценка строится через толщину и пластичность материала: Rmin = k · t. Для более пластичных состояний k может быть близок к 1, для жёстких — уходить к 2–3 и выше. Мы выбираем k не «по шаблону», а под вашу приёмку: если поверхность видимая и трещина недопустима, радиус закладывается с технологическим запасом.
Контроль качества после гибки
Измерение угла, радиуса и плоскостности
Контроль строим по согласованным точкам, чтобы на приёмке не было «толкований». Отклонение угла можно фиксировать в процентах: δα = |αфакт − αном| / αном × 100%. Для радиуса — аналогично: δR = |Rфакт − Rном| / Rном × 100%. Если нужна формальная сдача, результаты замеров оформляются по согласованной карте контроля.
Проверка микротрещин на линии сгиба
Трещины не всегда видны сразу, особенно на поверхности после шлифования/окраски. При критичных требованиях применяем капиллярный контроль и визуальный контроль под увеличением — это позволяет отсеять дефект до сборки, а не «поймать» его на объекте.
Типовые дефекты и как их предотвращаем
Трещины по линии сгиба
Причины почти всегда сводятся к трём факторам: слишком малый радиус, неблагоприятная ориентация относительно прокатки и «жёсткое» состояние поставки. Решение — увеличить радиус, изменить ориентацию развёртки или применить подогрев/другую технологию. Важно: «пережать» алюминий нельзя — можно только ускорить появление трещины.
Следы инструмента и потеря внешнего вида
На декоративных деталях критична чистота контакта и корректный прижим. Мы подбираем инструмент и защиту поверхности так, чтобы не получить рисок и вмятин, а требования к видимой стороне фиксируем заранее — это напрямую снижает спорность приёмки.
Нормативы и оформление приёмки
Материал и допуски
По материалу ориентируемся на требования вашей конструкторской документации; если нужна привязка к стандарту проката, для листов/плит используют ГОСТ 21631. Если в чертеже не заданы частные допуски, общие допуски удобно фиксировать по ISO 2768 (класс точности выбирается под назначение детали).
Карта контроля, серия и повторные партии
Для серии фиксируем оснастку, режим и критерии контроля, а на первой детали подтверждаем соответствие по карте замеров. Это даёт повторяемость без «переделок по месту» и позволяет запускать повторные партии в том же качестве.
Что прислать для расчёта
Минимальный набор исходных данных
Чтобы посчитать работу без лишней переписки, достаточно чертежа/эскиза и параметров:
- толщина и формат заготовки;
- сплав и состояние поставки (если известно);
- угол(ы) гиба и внутренний радиус(ы);
- длины полок и базовые размеры;
- требования к поверхности и какая сторона видимая;
- количество и формат партии (единично/серия).
Где экономить без потери качества
Чаще всего трудоёмкость снижается не «урезанием контроля», а технологичностью: унификацией радиусов, корректной длиной полок под инструмент и уменьшением переустановок. Мы подскажем варианты, которые не ломают конструкцию и не ухудшают внешний вид.
Отгрузка и защита поверхности
Упаковка для видимых деталей
Для декоративных изделий продумываем упаковку отдельно: разделяем детали прокладками, защищаем кромки и исключаем контакт видимой поверхности с жёсткими элементами тары. Цель простая — чтобы деталь приехала в том же виде, в котором прошла контроль.
Критерии приёмки на выдаче
Если приёмка формальная, заранее фиксируем, что и где измеряется (угол, радиус, плоскостность, поверхность). Это экономит время и снимает спорные ситуации: качество подтверждается цифрами и согласованной картой контроля.
Гибка алюминиевого листа — это работа на стыке расчёта, корректной оснастки и дисциплины контроля. гибке листового металла мы уделяем ровно столько внимания, сколько требует ваша приёмка: от пробной детали до фиксации режима на серии. Если нужна предсказуемая геометрия и аккуратная поверхность, пришлите чертёж/эскиз и параметры — МСК МЕТАЛЛ подберёт технологию, согласует критерии контроля и подготовит расчёт.
