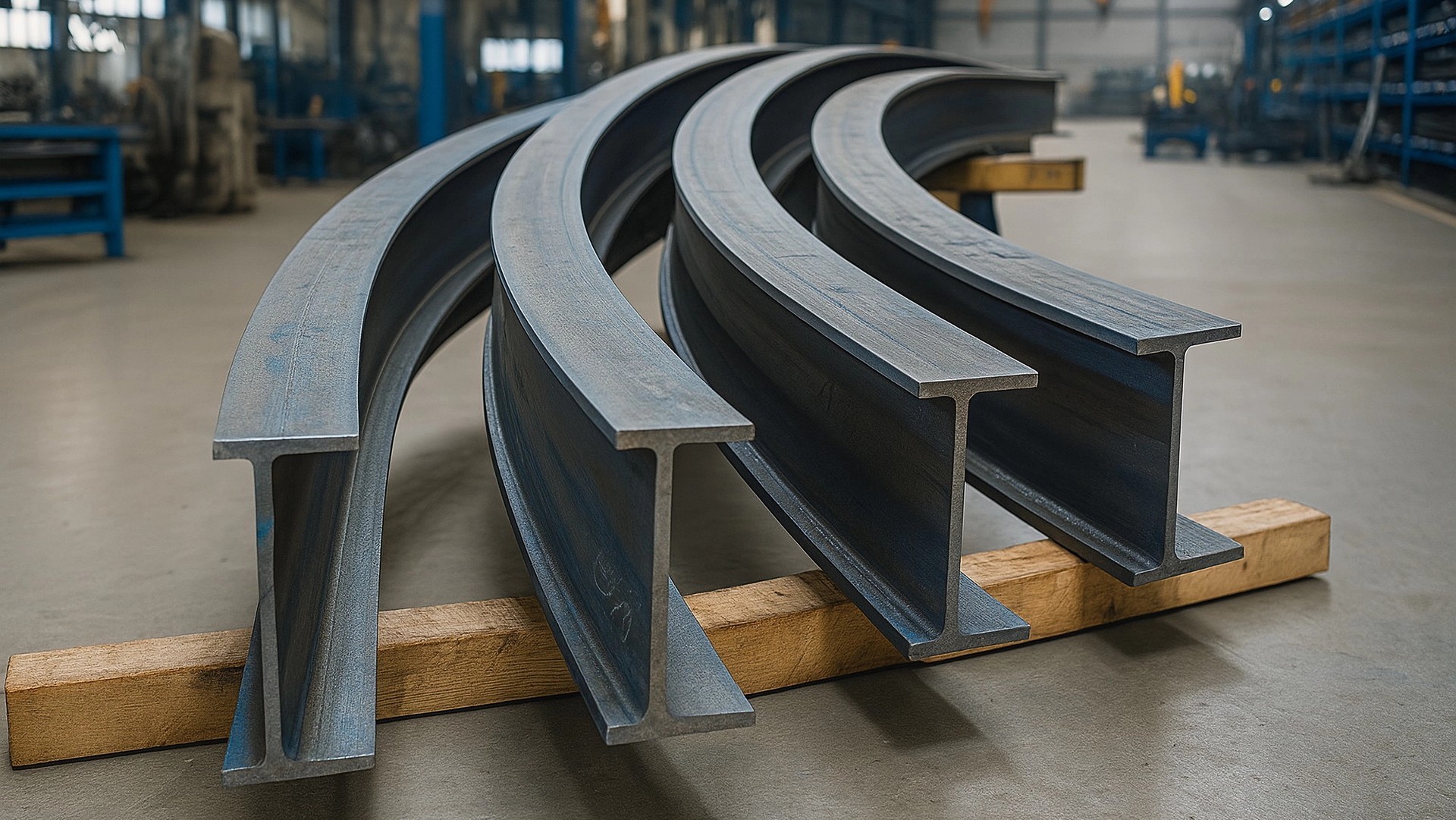

Гибка двутавра по радиусу — это операция, где на первом месте стоит не «красивая дуга», а совпадение геометрии с проектной документацией: радиус, стрела прогиба, скручивание, локальная устойчивость стенки и полок. В МСК МЕТАЛЛ мы сразу фиксируем критерии приёмки в техническом задании, подбираем технологию (холодная прокатка или индукционный нагрев) и подтверждаем результат измерениями по контрольным сечениям. Такой подход снижает риск правок на монтаже и позволяет повторять партию без «перенастроек на глаз».
Преимущества гнутого двутавра в строительстве
Стальной двутавр, согнутый по радиусу или в плоскости, позволяет проектировщику заложить криволинейную траекторию без «ломаных» стыков и без горячей правки на площадке.
- Рациональное распределение нагрузки. Изогнутые элементы воспринимают горизонтальные усилия без лишних шарнирных соединений, снижая металлоёмкость каркаса.
- Сокращение сварных швов. Чем меньше стыков, тем ниже риск скрытых дефектов и тем быстрее монтаж.
- Повышение архитектурной свободы. Гибка двутавровой балки открывает дорогу к атриумным аркам, купольным перекрытиям и конструкциям произвольных архитектурных форм без внешних раскосов.
- Экономия времени на площадке. Заводская гибка двутавра по радиусу избавляет подрядчика от шаблонов и правок «в полевых» условиях.
Критерии приёмки, которые имеет смысл закреплять в ТЗ: заданный радиус/стрела, допустимое скручивание, допуски по прямолинейности на прямых участках, метод контроля (шаблоны/контрольные сечения/сканирование) и формат протокола измерений.
Технологический процесс гибки двутавровой балки
Подготовка материала и резка
Проект начинается с проверки проката: сертификаты, марка стали, геометрия сечения, состояние кромок. Торцы подрезаются на ленточнопильных станках до чистого металла без перегрева, затем наносится разметка осей и контрольных сечений — это упрощает приёмку и исключает «накопление» погрешностей по длине.
Методы холодной и горячей гибки
- Холодная прокатная гибка на трёх- и четырёхвалковых профилегибах применяется для больших радиусов (как правило, от 8–10 м и выше). Давление распределяется постепенно, что снижает риск локальной потери устойчивости стенки.
- Горячая (индукционная) гибка используется при меньших радиусах и на высокопрочных сталях: локальный нагрев снижает сопротивление деформации и помогает удержать форму полок. Температурный режим фиксируется в технологической карте и привязывается к партии.
Правка и стабилизация после гибки
После формовки выполняется правка на роликовых стендах и контроль по заданным сечениям. Типовые ориентиры по геометрии для монтажных узлов: прямолинейность ±1 мм на 1 м на прямых участках и скручивание ≤ 0,2° (точные значения задаются проектом и ТЗ). При горячей гибке дополнительно контролируется равномерность охлаждения, чтобы не «увести» балку по кручению.
Гибка двутавра по радиусу: расчёт и допуски
Оценка минимального радиуса через деформацию волокон
Для первичной инженерной оценки удобно отталкиваться от деформации внешнего волокна: ε ≈ y / R, где y ≈ h/2 — расстояние от нейтральной оси до крайнего волокна, h — высота двутавра, R — радиус гибки по оси элемента. Тогда R ≈ (h/2) / ε. В практике холодной прокатки для двутавровых профилей часто закладывают допустимую деформацию ε = 0,8–1,2% (в зависимости от марки стали, толщины стенки/полок и требований к устойчивости).
Пример прикидки: двутавр с высотой h = 400 мм при радиусе R = 12 000 мм даёт ε ≈ (200/12000) = 1,67%. Для холодной гибки это уже зона повышенных рисков по устойчивости стенки и полок — чаще требуется горячая технология либо увеличение радиуса/изменение схемы.
Упругий возврат и компенсация
Холодная гибка даёт упругий возврат, который проявляется как недобор по радиусу/стреле после снятия нагрузки. В технологической карте закладывается компенсация по проходам и по положению валков; контроль ведётся по контрольным сечениям, чтобы корректировка была воспроизводимой, а не «по ощущениям» оператора.
Допуски геометрии и методы измерения
Контроль выполняется по заранее согласованным точкам и сечениям: радиус/стрела, кручение, прямолинейность на прямых участках, состояние кромок. По запросу заказчика оформляется протокол измерений и отчёт с привязкой результатов к нумерации сечений — это снимает спорные моменты при приёмке на монтаже.
Что прислать для расчёта гибки двутавра
Чтобы расчёт был точным и без лишней переписки, достаточно исходных данных:
- Тип и номер профиля (или чертёж с размерами h, b, s, t), марка стали, наличие сертификатов/требований по ударной вязкости.
- Радиус (или требуемая стрела/шаблон), плоскость гибки и схема (одна дуга, S‑контур, несколько участков).
- Длина элемента, размеры прямых участков до/после гиба, требования по сопряжениям.
- Допуски по радиусу/стреле, прямолинейности, кручению; требуемый метод контроля и формат протокола.
- Количество (единичное изделие или серия) и требования к повторяемости партии.
- Требования к поверхности и отгрузке (если важны видимые полки/кромки, ограничения по следам от роликов/строп).
Если есть 3D‑модель или рабочие чертежи — прикладывайте: по ним проще согласовать контрольные сечения и критерии приёмки.
Оборудование и повторяемость партий
Гидравлические прессы
Прессовая гибка применяется там, где требуется локальная формовка и жёсткий контроль по углу/стреле на коротком участке. Технология выбирается так, чтобы не допустить смятия полок и «волны» по стенке.
Профилегибочные станки и ролики
Прокатная гибка даёт стабильную дугу на больших радиусах за счёт многопроходного формования. Геометрия роликов и последовательность проходов фиксируются в карте процесса — это критично для серийных изделий.
Фиксация режима и контроль на серии
Для повторных партий мы закрепляем настройки: оснастку/ролики, схему проходов, контрольные сечения и порядок измерений. Это позволяет получать одинаковую геометрию от партии к партии и ускоряет запуск без потери качества.
Материалы и марки стали для гнутого двутавра
Выбор марки стали зависит от радиуса и требований к работе конструкции. Чем выше предел текучести, тем внимательнее нужно относиться к устойчивости стенки/полок и к режиму деформации. При горячей гибке дополнительно фиксируем температурный режим и последующий контроль зоны нагрева.
Упаковка и защита при отгрузке
При отгрузке гнутый двутавр фиксируется на ложементах, полки защищаются прокладками в местах строповки и контакта с упорами. Это важно, когда деталь идёт в видимых зонах или под последующую окраску: меньше риск «вмятин по полке» и повреждения кромок при перегрузке.
Контроль качества гнутых двутавров
Визуальный и геометрический контроль
Осматриваем кромки полок на гладкость и отсутствие надрывов, проверяем стенку на локальные «волны», измеряем стрелу изгиба и прямолинейность по контрольным сечениям.
Неразрушающие методы испытаний
- ультразвуковой контроль — для выявления внутренних расслоений;
- магнитопорошковый контроль — для поверхностных трещин в зоне растяжения;
- вихретоковый контроль — для проверки зоны термического влияния после горячей гибки.
Документирование результатов
Партия может сопровождаться сертификатом 3.1 по EN 10204, технологической картой и протоколами измерений (по согласованному перечню параметров и сечений).
Нормативы, стандарты и безопасность при гибке
ГОСТ и международные стандарты
Ориентируемся на ГОСТ 26020-83, EN 1090-2 и AWS D1.1. При горячей гибке документируем температурный режим в соответствии с ISO 17663-1 и требованиями проекта.
Требования охраны труда
Работы выполняются по утверждённым картам рисков: допуск персонала, контроль строповки, сопровождение перемещений и ограждение зоны гибки. Длинномер перемещается с дублированной строповкой и технологической оснасткой под конкретное сечение.
Ценообразование и коммерческие расчёты услуги гибки
Факторы, влияющие на стоимость
- Геометрическая сложность: чем меньше радиус и больше криволинейных участков, тем выше трудоёмкость и требования к контролю.
- Марка стали: высокопрочные сорта требуют более осторожного режима деформации и иной оснастки.
- Требования к допускам и документам: расширенный контроль и протоколы измерений увеличивают смету, но экономят время на монтаже и правках.
Переход от сварных «колен» к цельногнутым элементам обычно снижает количество швов и, как следствие, объём контроля сварных соединений — до 60–70% в узлах, где ранее требовалась многократная стыковка сегментов (точное значение зависит от схемы узла и проекта).
Оптимизация расходов и логистики
Комплекс «резка + гибка двутавра + доставка до разгрузки» снижает число перегрузок и риск повреждений. На отгрузке используем прокладки и фиксацию без перетяжки стяжными ремнями, чтобы сохранить геометрию и кромки полок.
Частые ошибки при гибке двутавра и как мы их предотвращаем
- расчёт радиуса без учёта деформации волокон и устойчивости стенки — решается привязкой радиуса к сечению и допустимой деформации, плюс контроль по сечениям;
- смятие полок при малом радиусе — предотвращается выбором технологии и оснастки, а при необходимости — горячим режимом;
- ошибки порядка гибки на S‑контурах — устраняются разметкой от осей симметрии и поэтапным формованием с промежуточным контролем.
Если в вашем проекте нужен гнутый двутавр с понятными критериями приёмки и подтверждённой геометрией, свяжитесь с МСК МЕТАЛЛ и пришлите исходные данные — мы быстро вернёмся с расчётом технологии, допусков и состава контроля.
