Нержавеющая сталь выглядит «как надо» только до первого неверного хода пуансона. Один лишний градус, одна риска от матрицы, одно непродуманное направление волокон — и деталь уже не подходит ни по геометрии, ни по внешнему виду. В гибке нержавейки цена ошибки особенно высокая: металл быстро наклёпывается, даёт заметное упругое пружинение и плохо «прощает» локальные растяжения. Поэтому для нас гибка листовой нержавеющей стали — это не «согнуть лист», а управляемый технологический процесс: расчёт усилия и раскрытия матрицы, подбор оснастки под поверхность, контроль угла и радиуса как практических ориентиров с фиксацией итоговых требований в ТЗ.
Физико-механические особенности нержавейки при гибке
Как структура стали влияет на пружинение и риск микротрещин
Реакция на деформацию зависит не от «нержавейки вообще», а от конкретной группы сплавов. Аустенитные марки (например, 08Х18Н10 / АИСИ 304, 12Х18Н10Т / АИСИ 321) пластичны, но дают выраженное пружинение и быстро наклёпываются — это важно для повторяемости угла в серии. Ферритные стали (например, АИСИ 430) обычно держат форму лучше, но чувствительнее к малым радиусам: при агрессивной гибке возможны продольные микротрещины по растянутой зоне. Дуплексные сплавы (2205) «жёстче» по усилию, зато при корректном раскрытии матрицы и радиусе дают чистую линию гиба без выраженной волны.
Толщина, состояние поверхности и направление волокон
Чем толще лист, тем выше момент сопротивления в зоне гиба и тем заметнее требования к оснастке. В качестве ориентиров по внутреннему радиусу часто используют соотношения: Rвн ≈ 0,8–1,0 × s для тонких листов 0,8–1,5 мм и Rвн ≥ 1,5 × s для толщин 3–4 мм — но финальные значения зависят от марки стали, направления прокатных волокон и требований к внешнему виду. Поверхность тоже критична: сатинированные и шлифованные листы требуют защиты от рисок (плёнка, полиуретановые вставки, чистые прижимы), а горячекатаный лист при гибке может «потянуть» окалиной и дать нестабильную линию гиба. Отдельно контролируем направление волокон: при сложных профилях поворот детали относительно прокатки способен снизить риск надрыва по наружному радиусу.
Ключевые методы гибки листовой нержавеющей стали

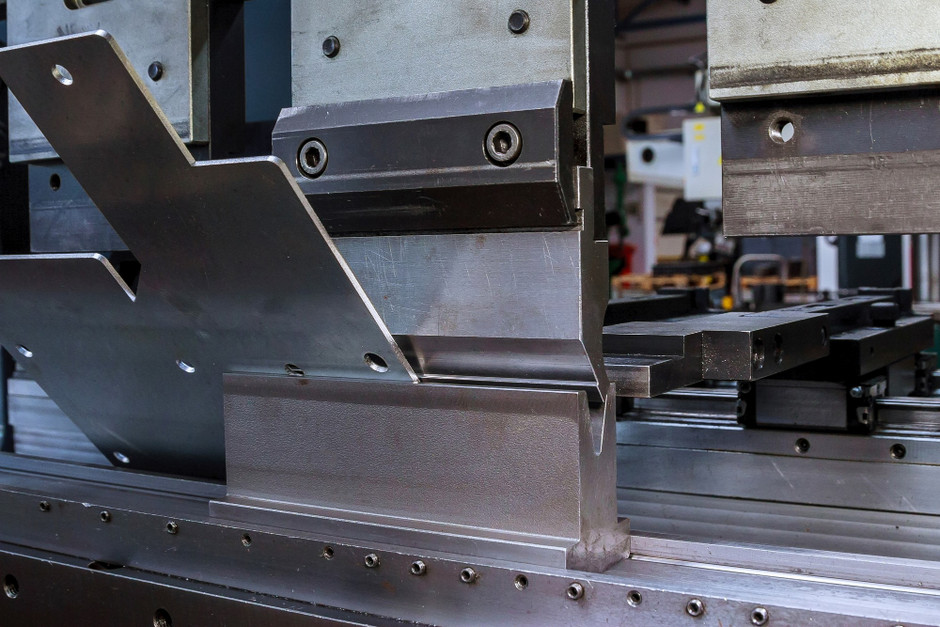

Гибка на листогибочных прессах с ЧПУ
Для корпусов, кассет, кожухов и серийных деталей ключевой фактор — повторяемость. ЧПУ-пресс даёт управляемую геометрию за счёт компенсации прогиба стола (бомбирования), стабильной базы заднего упора и контроля угла по датчику. В качестве практического ориентира по серии мы закладываем отклонение угла в пределах ±0,3° при одинаковом материале и оснастке; итоговые допуски фиксируем в ТЗ и подтверждаем контрольным образцом.
Ротационная и роликовая гибка
Там, где нужен «чистый» радиус без выраженного следа пуансона (тонкие кожухи, элементы вентиляции, облицовки), эффективна ротационная гибка: ролик «катит» лист и снижает риск вмятин. Метод особенно полезен на толщине 0,5–0,8 мм, когда классический V-образный гиб может оставить заметную полку или продавливание по линии контакта.

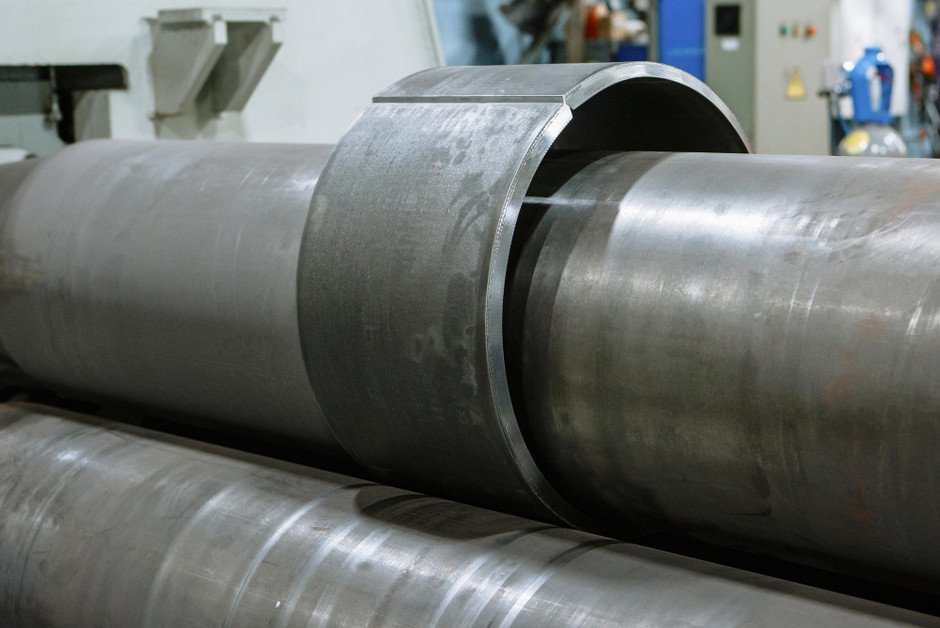

Вальцовка радиусов и профильная гибка
Плавные обводы, дуги и крупные радиусы рациональнее получать на вальцах — так деформация распределяется по длине, а риск локальных заломов ниже. Для аустенитных марок учитываем обратную деформацию и задаём технологическую компенсацию по радиусу на пробной детали. Результат оцениваем как по геометрии, так и по состоянию кромки: на нержавейке важно не «поймать» кромочный флаттер и не сорвать пассивный слой перегревом при доводке.
Оборудование и инструмент для гибки нержавейки
Оснастка: матрица, пуансон, защита поверхности
Нержавейка требовательна к состоянию рабочей кромки инструмента: любая микрориска на матрице мгновенно печатается на детали. Для стойкости оснастки используем инструментальные стали с упрочнением и контролем износа, а для декоративных поверхностей применяем защитные решения: полиуретановые вкладыши, плёнку, «мягкие» прижимы, чистые щётки и ограничение скольжения по столу. По раскрытию матрицы ориентируемся на технологическое правило V ≈ 6–12 × s (зависит от марки стали и требуемого радиуса): слишком узкая матрица повышает риск надрыва и грубого следа, слишком широкая — ухудшает повторяемость угла.
Расчёт усилия пресса: ориентир для оценки возможности
Усилие гибки оцениваем по распространённой инженерной зависимости (как практический ориентир):
F = 1,42 × Rm × s² × L / V,
где Rm — предел прочности (МПа), s — толщина (мм), L — длина гиба (мм), V — раскрытие матрицы (мм).
Пример оценки: для АИСИ 304 при s = 2 мм, L = 1000 мм, V = 24 мм и Rm ≈ 600 МПа получаем порядок усилия ≈ 700 кН (около 70 тс). Финальная цифра зависит от конкретной партии металла, фактической ширины V и схемы гиба — поэтому подтверждаем расчёт пробной деталью и фиксируем режим в ТЗ/карте операции.
Технологические параметры процесса и их оптимизация
Пружинение: как удержать угол в серии
Нержавейка после снятия нагрузки «отдаёт» угол — чаще всего в диапазоне 2–4°. Чтобы не ловить угол «вручную» на каждой детали, задаём компенсацию в программе ЧПУ и проверяем её на контрольной детали. В серии держим одинаковую схему: один и тот же инструмент, одинаковая база, одинаковая последовательность гибов. Если деталь сложная (несколько гибов, разные плечи), критично не менять порядок: пружинение на раннем гибе влияет на геометрию следующих операций.
Минимальный радиус и допуски: что реально контролировать на производстве
Для предотвращения надрывов ориентируемся на правило: Rmin ≥ 1 × s для аустенитных сталей и Rmin ≥ 1,5 × s для дуплексных. Контроль радиуса и угла выполняем шаблонами/калибрами и измерением контрольных размеров по чертежу. По допускам всегда оговариваем критерии заранее: это устраняет спор на приёмке и позволяет выбрать разумную схему контроля (штангенинструмент/калибр/контрольный кондуктор).
Контроль качества, типовые дефекты и как мы их предотвращаем
Что чаще всего портит нержавейку при гибке
- Риски и потёртости поверхности от матрицы/прижимов и скольжения листа.
- Волна на полке при неправильном раскрытии матрицы и «длинной» полке.
- Надрыв по наружному радиусу на малых R и при неблагоприятном направлении волокон.
- Разброс угла из-за пружинения и неоднородности партии металла.
Какие решения применяем в производстве
- Защита поверхности: плёнка, полиуретановые вкладыши, чистая оснастка, контроль прижимов.
- Стабилизация угла: компенсация пружинения в программе, контрольная деталь, фиксированный порядок гибов.
- Работа с радиусом: подбор V и пуансона под толщину и марку стали, отказ от «слишком острого» инструмента.
- Контроль сечения и кромки: устранение заусенца до гибки, чтобы не было заломов и печати дефектов.
Что прислать для расчёта гибки нержавейки
Чтобы быстро посчитать стоимость и сразу заложить технологию без сюрпризов в производстве, достаточно исходных данных по списку:
- Чертёж/эскиз с размерами, углами, внутренними радиусами, длинами полок и привязками.
- Марка нержавеющей стали (например, АИСИ 304/321/430 или отечественный аналог), толщина листа.
- Требования к поверхности: 2В/ВА/шлифовка/сатин, допустимость следов инструмента, нужна ли плёнка.
- Объём партии и требования к повторяемости (серия/разовые детали/опытный образец).
- Практические ориентиры по допускам (если есть); финальные требования фиксируем в ТЗ.
Критерии приёмки: пример (как ориентир)
Чтобы приёмка проходила без разночтений, заранее согласовываем критерии. Типовой набор (как ориентир) включает:
- Угол гиба и метод измерения (шаблон/транспортир/контрольный кондуктор).
- Контрольные размеры полок и базы (по чертежу).
- Внутренний радиус (по калибру/шаблону) и допускаемое отклонение.
- Прямолинейность/увод по контрольной плоскости, если это критично для сборки.
- Кромка и внешний вид: заусенец, риски, допустимость «следа» инструмента.
Экономика и сроки: за счёт чего получается выгоднее
Стоимость обычно складывается из материала, времени наладки, машинного времени и постобработки (защита поверхности/доводка кромки/контроль). На серии доля наладки распределяется по количеству деталей, поэтому цена за единицу становится заметно ниже. Если критична повторяемость, выгоднее один раз согласовать контрольный образец и «застолбить» режим — это дешевле, чем исправлять разброс угла и радиуса на монтаже.
Если требуется гибка листового металла в комплексе (резка, гибка, доводка), логичнее объединять операции в одной цепочке — меньше перегрузок, меньше рисков повредить поверхность и быстрее выход на отгрузку «под сборку».
Нормативные требования, безопасность и экология процесса
Работаем с технологическими картами и контролем критичных параметров, используем защиту глаз и рук от бликов и кромки, соблюдаем требования по освещённости и шуму. Для производственной дисциплины применяем систему менеджмента качества по ИСО 9001; расходные материалы и эмульсии обслуживаются по регламенту с контролем состояния и своевременной заменой.
Как выбрать технологию гибки нержавейки под вашу задачу
Универсального рецепта нет: на результат влияют марка стали, толщина, требования к поверхности и то, как деталь будет собираться дальше. Если нужен прогнозируемый угол и серия — выбираем ЧПУ-гибку с контрольной деталью. Если критичен внешний вид и тонкая стенка — используем ротационные решения и защиту поверхности. Если нужна дуга и длинный радиус — рациональнее вальцовка. Опишите задачу и пришлите исходные данные — мы предложим технологию и согласуем практические ориентиры по контролю, а финальные требования зафиксируем в ТЗ.
Что считаем критичным по умолчанию
- Поверхность. Без рисок от пуансона/матрицы, без «заминов» на лицевой стороне; для декоративных деталей — контроль следа инструмента и защитной плёнки.
- Угол. Держим заданный угол без «разбега» по партии; пружинение компенсируем настройкой программы и контрольным замером первого изделия.
- Радиус. Соблюдаем внутренний радиус гиба и отсутствие надрывов на растянутой зоне; если радиус критичен под сборку — фиксируем допуск в ТЗ.
- База и геометрия. Привязка размеров от согласованной базы/кромки, без увода по линии гиба и без «винта» на длинных деталях.
- Кромка и заусенец. Чистая кромка после резки/гиба, без заусенца и «ворса»; при необходимости — дополнительная зачистка под сборку и безопасность монтажа.
Это практические ориентиры для типовых задач. Финальные требования (допуски, класс поверхности, базирование, контрольные размеры) фиксируем в техническом задании.
Посмотреть смежные работы по листовой обработке можно в разделе гибка металла.
