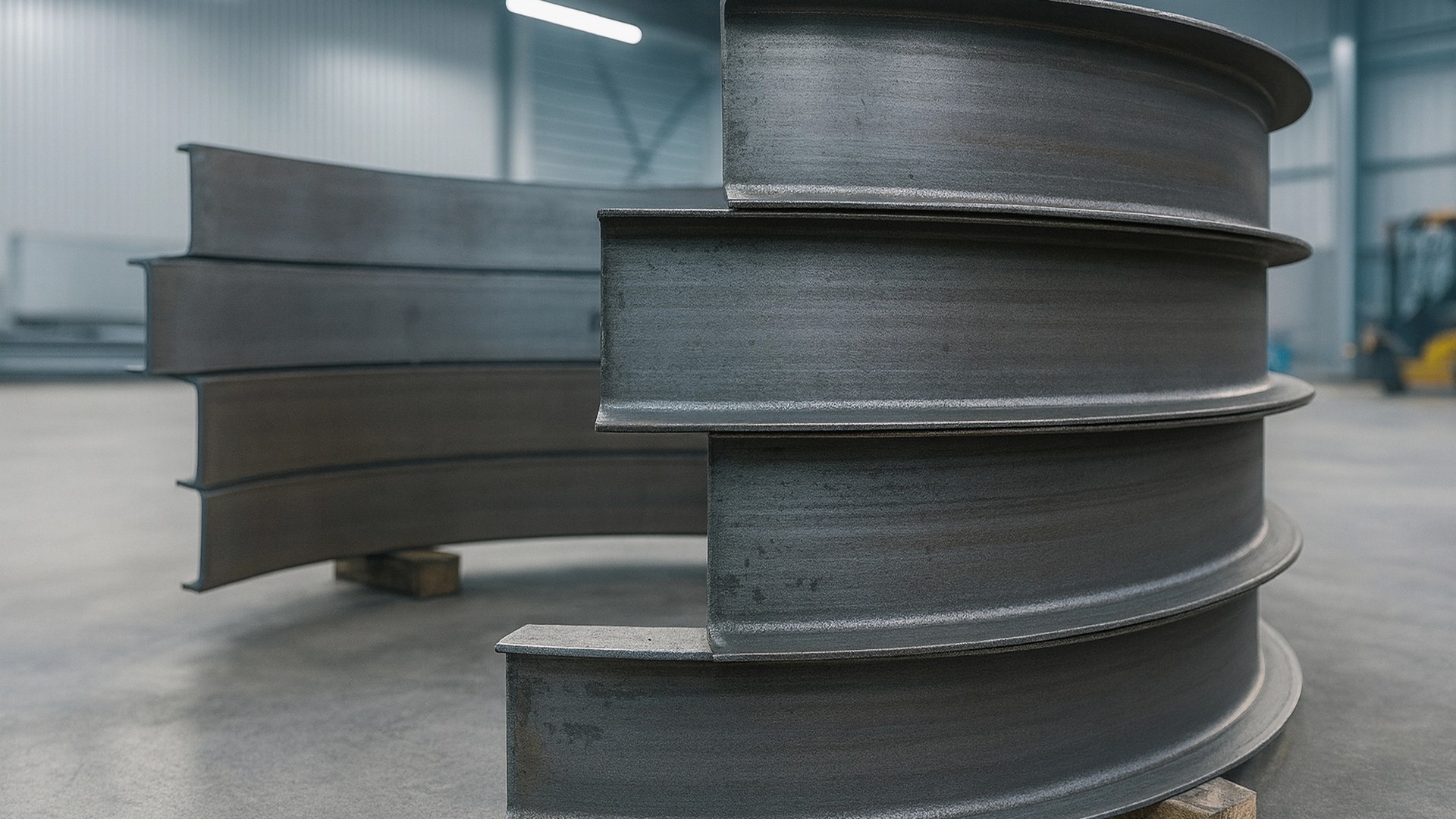

Гибка швеллера по радиусу: принципы, допуски, контроль
Швеллер — П-образный профиль со стенкой и двумя полками. В прямом виде он отлично работает как несущий элемент, но в реальных конструкциях часто появляется радиус: дуги, кольцевые обвязки, криволинейные рамные элементы, обходы проёмов, усиление по контуру. Здесь и требуется гибка швеллера по радиусу — не «подогнуть», а получить управляемую геометрию без винта, заломов и разъезда полок.
Технологически это работа с распределением напряжений: внутренняя зона дуги идёт в сжатие, наружная — в растяжение, а полки пытаются «повести» профиль в скручивание. Поэтому ключевые принципы — многопроходная деформация, поддержка полок и стенки по зоне контакта, защита поверхности и обязательный контроль фактического радиуса по понятной методике измерения.
Радиусная гибка швеллера: нормативные ориентиры и технологические ограничения
При проектировании элементов из швеллера ориентируются на требования расчёта стальных конструкций (в том числе СП 16.13330 и EN 1993) и на технологические ограничения профилегиба. На производстве мы фиксируем в ТЗ: тип швеллера, марку стали, длину участка гиба, требуемый радиус, допустимое отклонение по стрелке и критерии по поверхности. Так «гибка швеллера» перестаёт быть абстрактной услугой и превращается в управляемый результат, который можно проверить и принять.
Стартовая оценка минимального радиуса (для холодной гибки): Rвн,мин ≈ k·t, где t берём по более критичной части сечения (стенка/полка — что задаёт ограничение), k = 6…12 зависит от марки и состояния стали, геометрии полок и требований к поверхности/допускам; отдельно учитываем отверстия и вырезы в зоне гиба. Если по проекту нужен радиус «на грани», мы заранее согласуем пробный прогон и контрольные точки измерения.
Радиусная гибка швеллера: инженерные требования
Основной риск — скручивание профиля (винт) и локальная потеря устойчивости полок на внутреннем радиусе. Чтобы удержать сечение, применяют опорные ролики и башмаки, которые поддерживают полки по длине контакта, а усилие вводят дозировано, проход за проходом. Для ответственных деталей технолог оценивает критические зоны (по расчёту, по опыту и при необходимости по моделированию методом конечных элементов) и выбирает режим: число проходов, шаг поджатия, сторону базирования и допустимую величину правки.
Как согнуть швеллер по радиусу без деформаций
Ровная дуга получается не усилием «в один проход», а последовательностью поджатий с контролем геометрии после каждого этапа. Чтобы не получить вмятины и следы, в зоне контакта используют защитные вкладыши (полиамид/фторопласт), а базирование ведут по заранее согласованной поверхности. Если профиль начинает «закручиваться», корректируют схему опор и добавляют промежуточную правку до выхода в требуемую плоскостность.
Фактический радиус удобно контролировать по хорде и стреле прогиба: R = L²/(8f) + f/2, где L — длина хорды, f — стрела прогиба. Этот метод хорошо масштабируется на длинномерных элементах и позволяет одинаково трактовать результат и в цеху, и у заказчика на входном контроле.
Расчёт минимального радиуса гибки швеллера
Помимо «k·t» в расчёте учитывают, какая часть сечения задаёт ограничение: стенка или полки, есть ли отверстия/вырезы в зоне изгиба, требуется ли сохранение внешнего вида под окраску или цинкование. Если радиус малый и риск складки/трещины высок, технолог предложит альтернативу: увеличение радиуса, изменение последовательности проходов, переход на другой тип профиля или локальный подогрев с последующим контролем свойств.

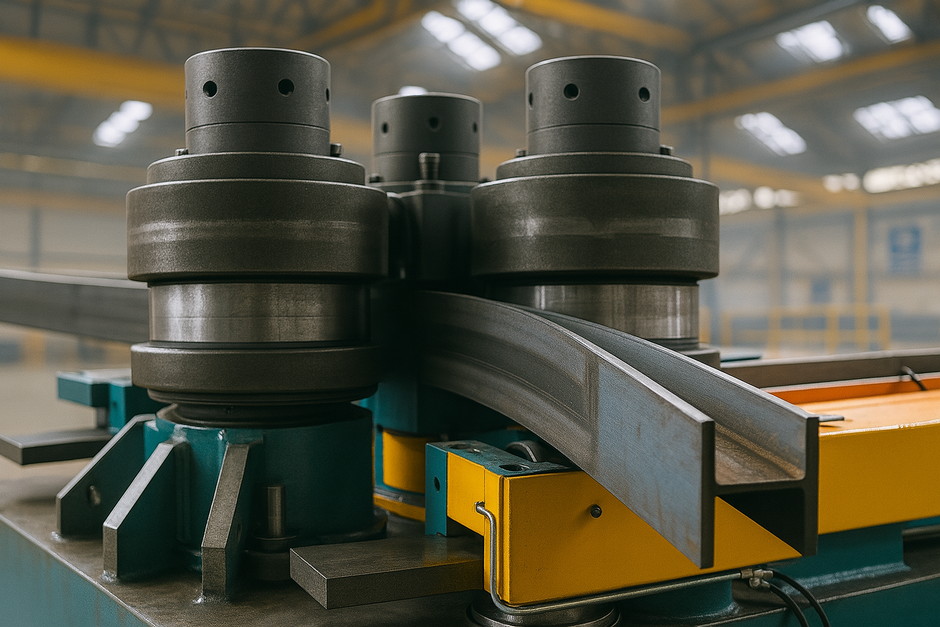

Выбор оборудования для гибки швеллера
Ключевой выбор — чем формировать радиус: прессом (короткие элементы/отводы) или валковым профилегибом (длинные дуги и большие радиусы). Мы подбираем метод под длину детали, радиус, марку стали и требования к поверхности, а затем фиксируем в технологической карте контрольные параметры и допуски.
Пресс-гибочные станки: параметры и настройка
Прессовая схема удобна, когда нужно получить заданный угол/сегмент дуги на короткой детали и быстро повторить позицию в серии. Важны компенсация прогиба, корректный подбор инструмента и контроль угла/геометрии после гиба. Для внешних поверхностей, которые идут «под вид», заранее согласуем допустимость следов инструмента и способы их минимизации.

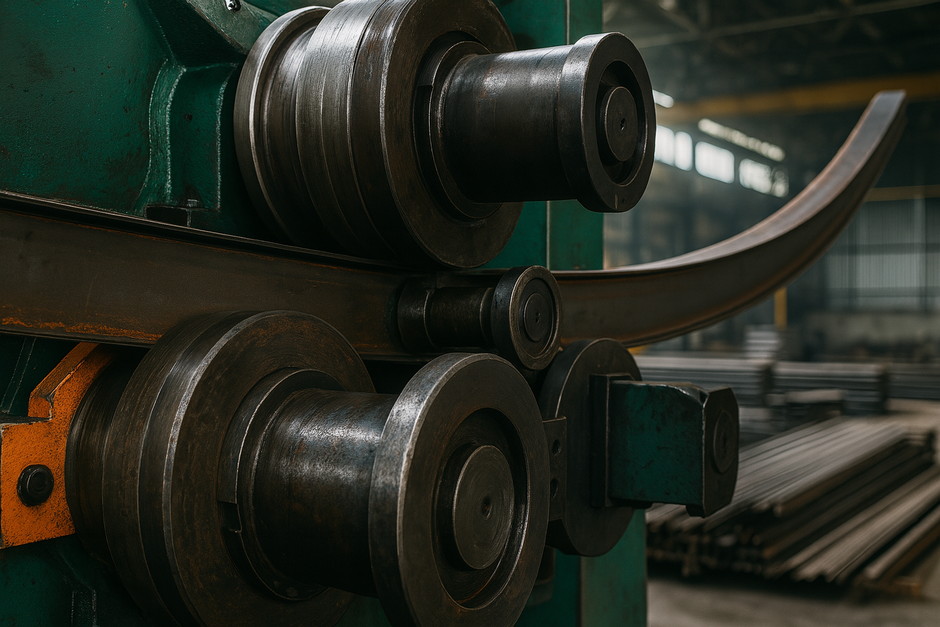

Валковые профилегибы и вальцовка швеллера
Вальцовка швеллера даёт наиболее ровную кривизну на длинных элементах: радиус набирается постепенно, за счёт многократных проходов и точной настройки поджатия. При корректной схеме опор снижается риск винта и «волны» по полкам, а радиус получается стабильно воспроизводимым по всей длине.
Технологические способы гибки швеллера
Выбор технологии зависит от радиуса, марки стали и требований к внешнему виду. На старте важнее не «какой метод красивее», а какой метод гарантированно даст нужную геометрию в ваших допусках.
Холодная гибка
Основной сценарий для большинства задач. Плюсы: нет структурных изменений металла, прогнозируемое пружинение, меньше рисков по покрытию. Ограничение — малые радиусы и чувствительные к потере устойчивости полки. Чем «жёстче» сталь и чем тоньше полка, тем аккуратнее должен быть режим проходов.
Гибка с предварительным подогревом
Применяется, когда радиус малый и холодная схема даёт высокий риск трещины или складки. Подогрев снижает сопротивление деформации и помогает «разложить» напряжения по зоне изгиба. После термического воздействия мы отдельно контролируем геометрию, отсутствие поверхностных дефектов и пригодность детали под дальнейшие операции (сварка, окраска, цинкование).
Контроль качества и типовые дефекты при гибке швеллера
Контроль строится вокруг измеряемых величин: фактический радиус (по хорде/стреле или по шаблону), винт (разность высот/отметок полок на контрольной базе по заданным сечениям), допуск по радиусу/стреле прогиба (фиксируем контрольную хорду L и допускаемое отклонение f), плоскостность полок, локальные вмятины и следы контакта. Типовые дефекты — скручивание, «волна» на полке, локальная складка на внутреннем радиусе, микротрещина по кромке. Если что-то «уходит», корректируем режим проходов и схему опор; при необходимости выполняем правку до выхода в согласованные допуски.
Цена гибки швеллера по радиусу и практический эффект для конструкции
На стоимость влияют длина элемента, марка стали, радиус, требуемые допуски, объём партии и необходимость дополнительных операций (резка в размер, отверстия, маркировка, упаковка). Профессиональная гибка часто выгоднее «сборки из сегментов»: меньше сварки, меньше геометрических рисков на монтаже и проще обеспечить повторяемость в серии. Если нужен расчёт цены, достаточно чертежа/эскиза с радиусом, длиной и указанием профиля — остальное уточним технологически.
Гибка швеллера по радиусу — это технология, где важны не громкие слова, а контрольные точки и критерии приёмки. Если вы готовите проект, заложите радиус и допуски заранее и согласуйте метод измерения радиуса до запуска партии. «МСК МЕТАЛЛ» сопровождает такие задачи от оценки технологичности до выдачи деталей, готовых к сборке без «сюрпризов» по геометрии.
