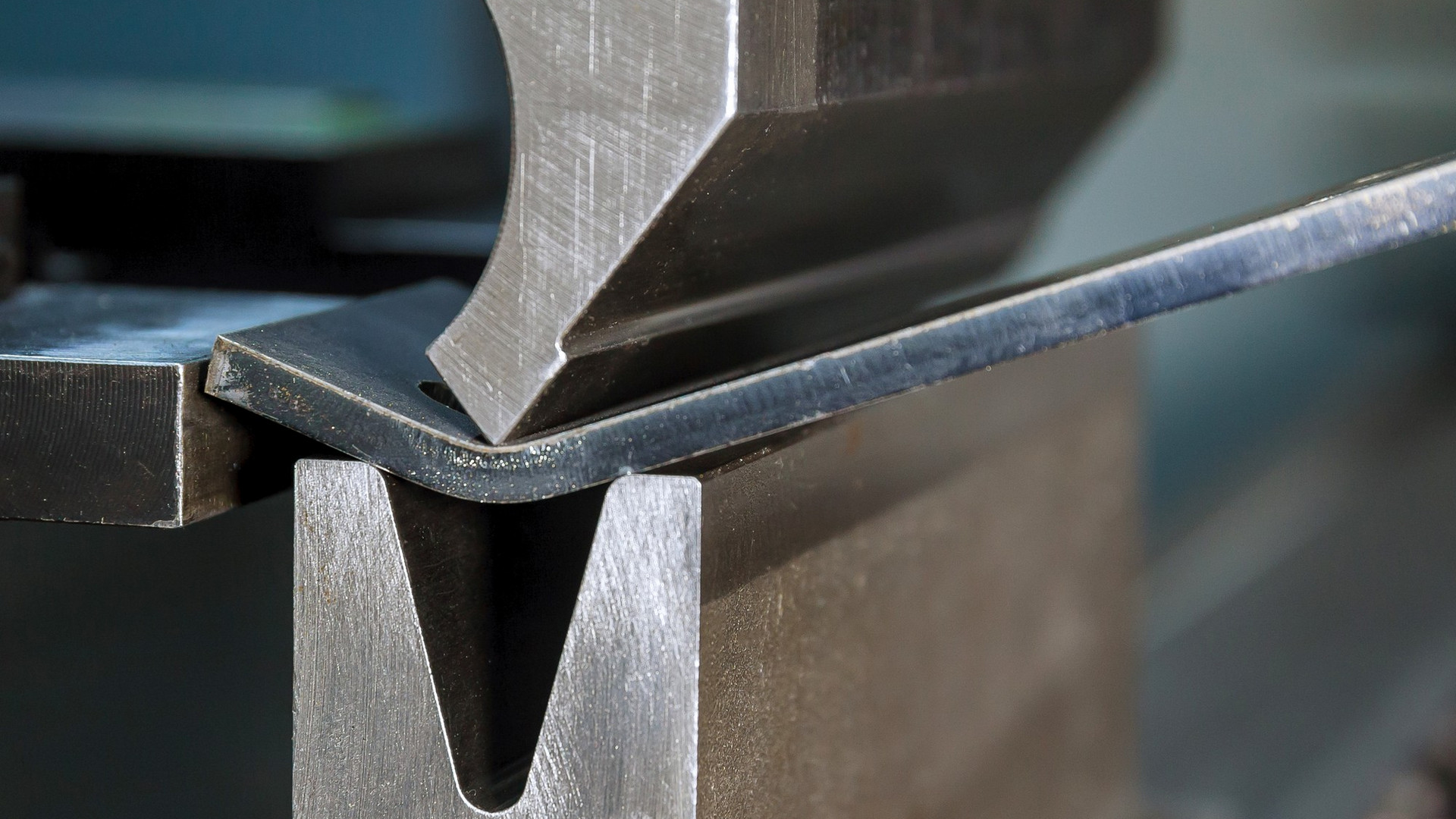

Гибка толстого листового металла: риски, расчёт, приёмка
Толщина и марки сталей для толстолистовой гибки
На толщине 8–30 мм «ошибка» выглядит не как косметический дефект, а как потеря геометрии детали и срыв сборки. Типовые риски: микротрещины на внешнем радиусе, смятие на внутреннем, уход угла из‑за пружинения, а также «волна» по длине при недостаточной компенсации прогиба балки. Для таких задач мы работаем с конструкционными и высокопрочными сталями (например, 09Г2С, S355, износостойкие типы), а также с нержавеющими сплавами — и под каждую марку подбираем радиус, V‑матрицу и режим так, чтобы деталь проходила приёмку по цифрам, а не по впечатлениям.
Чем толстый лист отличается от тонкого в гибке
При росте толщины момент сопротивления растёт квадратично, поэтому усилие пресса и требования к оснастке увеличиваются кратно. Практическое правило для V‑паза: для тонкого листа часто хватает V ≈ 8 × s, а для толстолистовой гибки обычно работаем в диапазоне V ≈ 12–16 × s (в зависимости от марки и требуемого радиуса). Усилие оцениваем расчётом: P ≈ 1,42 · Rm · s² · L / V, где Rm — временное сопротивление, s — толщина, L — длина гиба, V — ширина матрицы. Это даёт понимание технологичности ещё до запуска, чтобы не «продавить» деталь ценой трещин и брака.
Требования к качеству гибки толстого листового металла
Допуски геометрии и критерии приёмки
В толстолистовой гибке критичны угол, радиус и прямолинейность по длине. Мы не подменяем требования ТЗ «усреднёнными нормами»: фиксируем в приёмке, что измеряем, где измеряем и каким инструментом. Если в документации есть ссылки на применимые стандарты (например, по углам/линейным допускам и методике контроля), учитываем их и привязываем к контрольным точкам — так на выдаче нет разночтений.
Контроль качества гиба без «на глаз»
Контроль строим вокруг измеряемых параметров: угол (угломер/шаблоны), линейные размеры, радиус, «стрела» прогиба по длине. На ответственных деталях по согласованию применяем методы выявления поверхностных дефектов кромки (например, капиллярный контроль), чтобы исключить трещины, которые могут проявиться уже в эксплуатации.
Оборудование для гибки толстолистового металла
Подбор усилия пресса и оснастки
Для толстого листа важно не только «хватило ли тоннажа», но и насколько корректно подобрана матрица и радиус пуансона. При недостатке усилия получаем недогиб и нестабильный угол; при попытке «додавить» — риск трещин и ускоренный износ оснастки. Поэтому мы считаем технологичность по формуле и подбираем V‑паз под толщину и марку, а не по привычке.
Как ЧПУ держит угол на длине
На длинных гибах основная проблема — прогиб балки и разная «картина» угла по длине. ЧПУ‑управление с системой автоматической компенсации прогиба балки и корректной настройкой заднего упора позволяет удерживать угол стабильно и повторяемо, особенно в серии. Для задач, где важна воспроизводимость, мы фиксируем режимы и карту контроля на партии.
Технологии гибки толстого листа

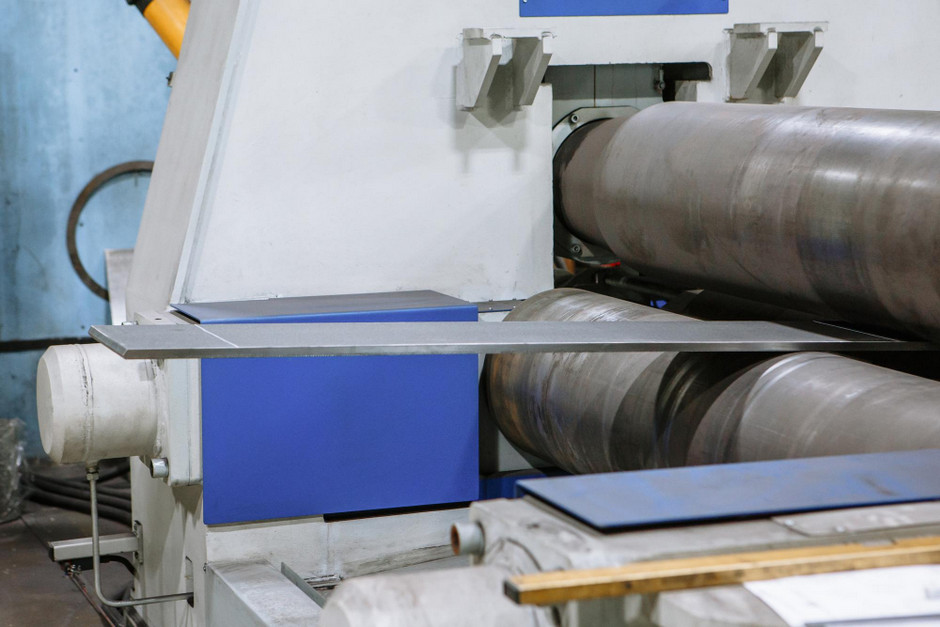

Холодная гибка толстого листового металла
Рабочий вариант, когда марка стали и радиус позволяют пройти без преднагрева. Ключевое — не «зажать» радиус ниже технологического минимума. В практике часто ориентируются на внутренний радиус порядка R ≥ 1,5s (с уточнением по марке и требуемому качеству), чтобы снизить риск трещин на внешнем волокне.

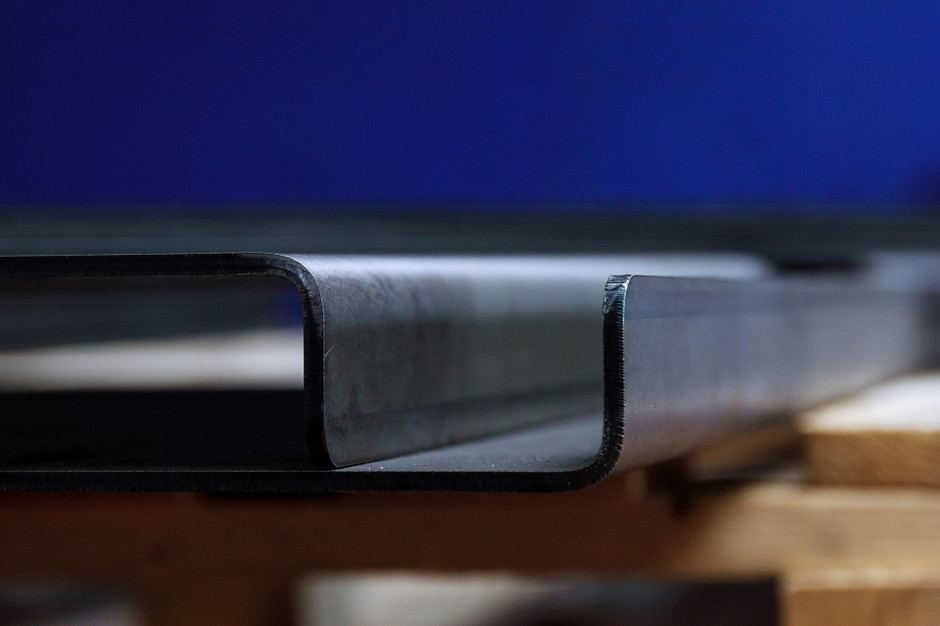

Преднагрев и горячая гибка
Когда толщина и прочность материала делают холодную гибку рискованной, используем преднагрев зоны гиба по согласованной технологии. Смысл не в «нагреве ради нагрева», а в снижении сопротивления деформации и уменьшении вероятности трещинообразования. Температурный режим контролируем по точкам, чтобы не получить локальный перегрев и ухудшение свойств.

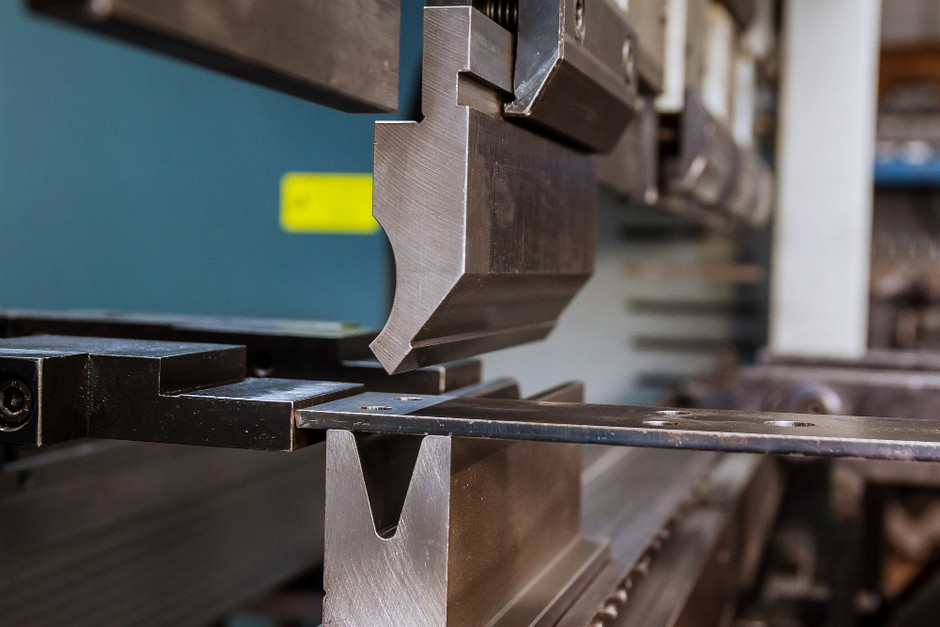

Многоступенчатая гибка и V‑образные надрезы
Если нужен острый угол и конструкция допускает технологический надрез, применяем многоступенчатую схему. Например, V‑надрез по согласованию может уменьшить усилие и снизить риск трещин на внешнем радиусе. Такие решения обсуждаем заранее, потому что они влияют на дальнейшую сборку и требования к шву/кромке.
Инженерные расчёты радиуса гиба и компенсации пружинения
Оценка минимального радиуса
Для первичной оценки используем зависимость Rmin = k · s, где k зависит от пластичности и химического состава. Чем «жёстче» сталь (и выше требования к качеству), тем больше должен быть радиус, иначе растёт вероятность трещин и скрытых дефектов. На практике мы проверяем расчёт технологичностью оснастки и согласованной приёмкой.
Компенсация пружинения
Пружинение — причина, почему «угол в станке» и «угол на столе» отличаются. Мы закладываем компенсацию по серии и контролируем результат по первой детали. Для ЧПУ‑гибки металла используем управление с корректировкой по фактическим замерам — подробнее про подход собран на странице гибки металла на ЧПУ.
Типичные дефекты гибки толстого металла и как мы их предотвращаем
Трещины на внешнем радиусе
Чаще всего причина — слишком малый радиус для конкретной марки или попытка «додавить» угол на пределе усилия. Решения: увеличить радиус, скорректировать V‑паз, применить преднагрев по технологии и пересчитать режим так, чтобы не превышать допустимую деформацию внешнего волокна.
Смятие и складки на внутреннем радиусе
Возникают при неверном подборе матрицы и прижима, особенно на узких V‑пазах и сложной геометрии. Мы устраняем риск подбором оснастки и распределением давления по зоне гиба, а в серии фиксируем режим и контроль, чтобы дефект не «вылез» на середине партии.
Расчёт работ: трудоёмкость, повторяемость, запуск серии
Что прислать для точного расчёта
Чтобы посчитать гибку без лишней переписки, достаточно одного сообщения с исходными данными:
- толщина листа и марка стали (если известна);
- длина гиба (L) и требуемый угол;
- внутренний радиус (или допустимый диапазон радиуса);
- количество деталей и формат партии (единично/серия);
- требования к поверхности и кромке (если деталь видимая или под последующие операции);
- чертёж/эскиз/развёртка — если есть.
Как «держим» серию и выдаём деталь без сюрпризов
Для серийных заказов фиксируем оснастку, режим, последовательность операций и карту контроля. Контроль начинаем с первой детали (или образца‑эталона) и дальше удерживаем параметры на партии. При отгрузке защищаем деталь под ваш сценарий: стяжка, прокладки, защита кромок и поверхностей — чтобы изделие приехало в том же состоянии, в котором прошло приёмку.
Если по задаче вместо гибки технологичнее вальцовка металла, скажем об этом прямо: так вы экономите на рисках и получаете прогнозируемую геометрию.
Нормативы и документация на приёмке
Стандарты и применимые требования
Если в проекте требуются ссылки на нормативы, учитываем применимые документы и привязываем их к контрольным точкам на детали. Когда требований нет, формализуем приёмку в ТЗ: угол, радиус, линейные размеры, поверхность, кромка — чтобы результат был измеряемым и однозначным.
Прозрачность контроля
По запросу фиксируем результаты замеров по согласованным точкам. Это удобно для ответственных деталей и снижает риск спорных ситуаций на выдаче — особенно когда детали идут в сварку, сборку или на объект с жёстким графиком.
Нужна гибка толстого листового металла без сюрпризов на приёмке? Пришлите чертёж и исходные параметры — подберём технологию, согласуем критерии контроля и подготовим расчёт. Можно позвонить, оставить заявку или написать.
