При гибке металлического уголка по радиусу «ломается» не металл — ломается геометрия: появляется скручивание профиля, смятие внутренней полки и «плывёт» радиус по длине. Эти риски снимаются не обещаниями, а технологией: подбором метода (прокат/дорн/индукция) и калибра роликов под полки, расчётом допустимого радиуса, управлением пружинением и контролем по контрольным точкам, согласованным до запуска в работу.
Что прислать для расчёта: размер уголка (полка×полка×толщина), марку стали, требуемый радиус/дугу и длину участка, количество, допуски по радиусу и скручиванию, требования к поверхности (видимая/под покраску/оцинковка), а также чертёж/эскиз или шаблон.
Если элемент видимый (ограждения, фасадные пояса, интерьерные конструкции), мы отдельно согласуем защиту поверхности: прокладки, стяжку без «перетяжки», защиту кромок и маркировку, чтобы уголок доехал без забоин и следов от упаковки.
Базовые сведения о профильном прокате
Классификация стальных уголков
По ГОСТ 8509-93 и ГОСТ 8510-86 различают равнополочные и неравнополочные уголки. Для радиусного изгиба чаще всего применяются равнополочные профили — их симметрия снижает риск скручивания и локальных перенапряжений. Критическими параметрами остаются толщина полки t, высота профиля h и марка стали (обычно Ст3, 09Г2С или S355).
Области применения изогнутых уголков
Архитектурные фасады со сложной геометрией, кольцевые фермы резервуаров, силовые элементы лестничных маршей и ограждений — всюду, где проектировщик задаёт криволинейную траекторию, радиусный уголок заменяет несколько прямых деталей. Это уменьшает количество стыков и сварочных операций и упрощает монтаж на объекте.
Гибка металлического уголка: ключевые методы
Холодная радиусная гибка с внутренней поддержкой
Метод основан на управляемом прижатии полок и внутренней поддержке зоны гиба: это снижает риск смятия внутренней полки и удерживает профиль от «винта». Холодная технология сохраняет свойства стали, а рациональный подбор скоростей и оснастки уменьшает эффект пружинения.
Индукционная (горячая) гибка уголка
Локальный нагрев участка до 850–900 °C снижает предел текучести, позволяя получать малые радиусы без трещин на внешней полке. После формовки зона гиба охлаждается контролируемо, чтобы снизить риск закалочных дефектов и внутренних напряжений.

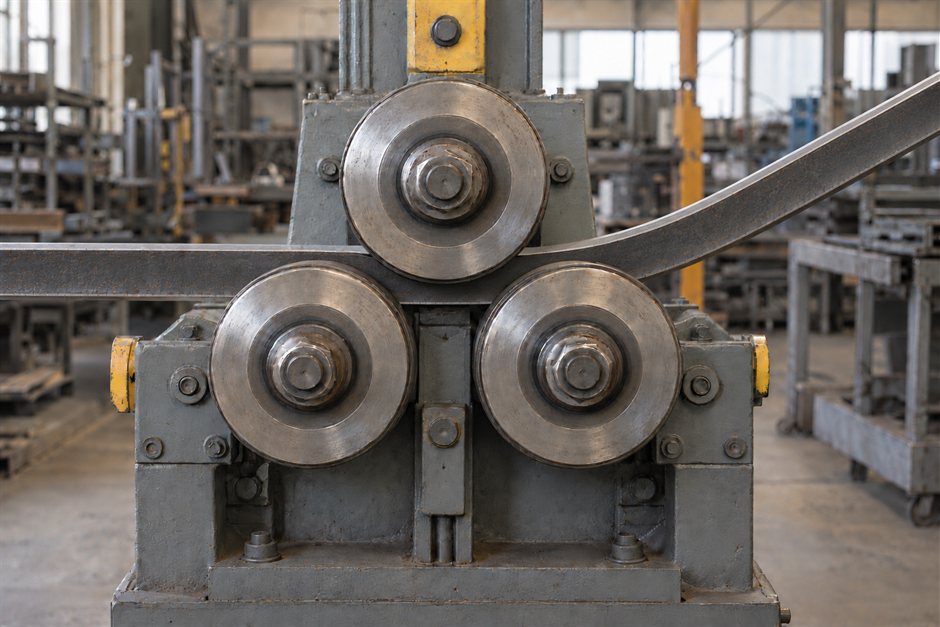

Прокатная гибка на профилегибе
Три или четыре ролика постепенно прогибают заготовку серией проходов. Способ оптимален для длинных сегментов (6–12 м) с большими радиусами R > 1000 мм. При правильной настройке удаётся удерживать отклонение по радиусу в пределах ±1% на длине детали.
Оборудование для гибки уголка по радиусу

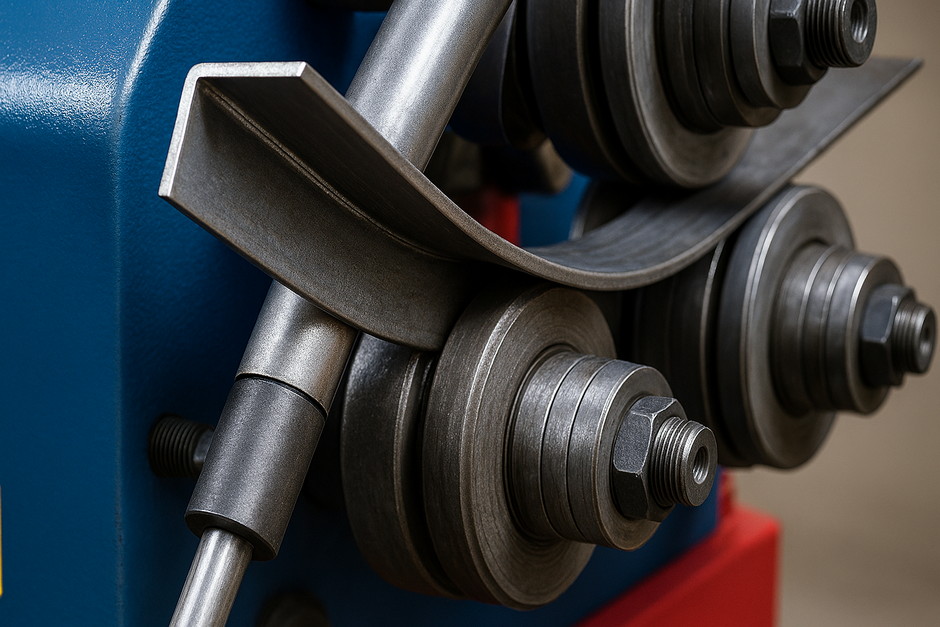

Роликовые профилегибочные машины
Трёхваловые и четырёхваловые профилегибы обеспечивают равномерный момент гиба и стабильный радиус. Контроль прижатия и скорости исключает рывки, которые обычно дают «ступеньку» по дуге и провоцируют скручивание.

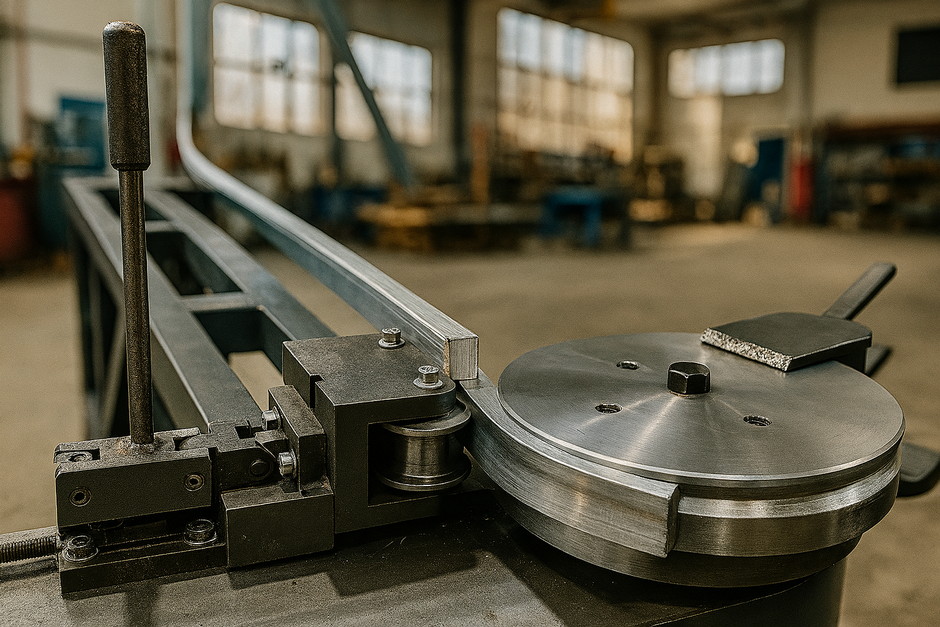

Пресс-гибы с внутренней поддержкой профиля

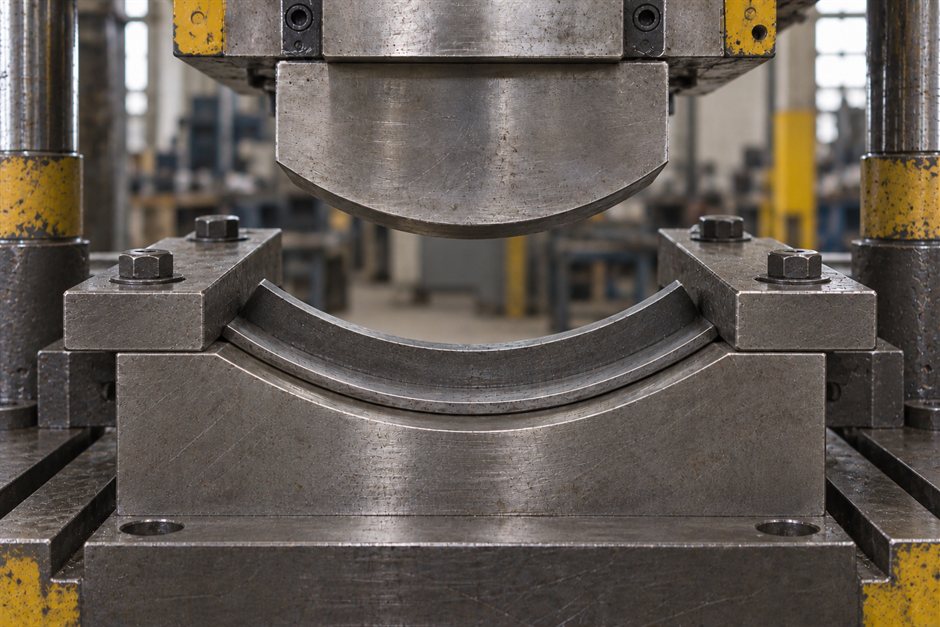

Для компактных деталей применяются прессы с оснасткой, которая удерживает полки от смятия и позволяет получать заданный радиус без «винта». Это важно для серийных изделий, где повторяемость геометрии критична при сборке.

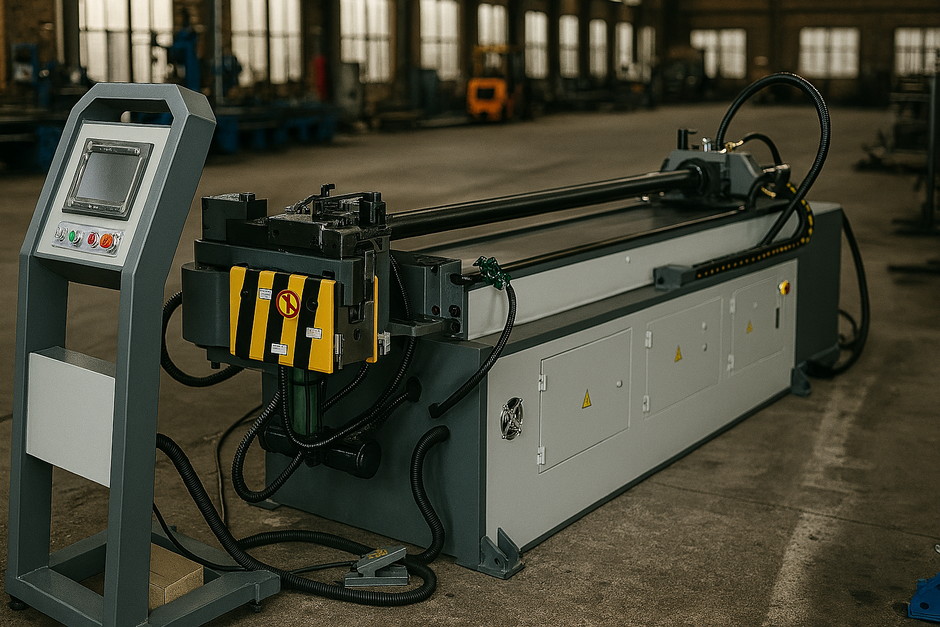

Станки с программным управлением
Для задач с жёсткими допусками используются режимы с программной компенсацией пружинения и повторяемой последовательностью проходов. Это позволяет держать стабильный результат на партии без «разброса» угла и радиуса от детали к детали.
Технологические рекомендации и контроль качества
Подготовка заготовки и настройка инструмента
Стартуем с осмотра на расслоения, коррозию и дефекты проката. Кромки очищаются, при необходимости снимаются фаски — это снижает риск зарождения трещин на внешней полке в зоне максимальных растягивающих напряжений.
Контроль скручивания и поверхности

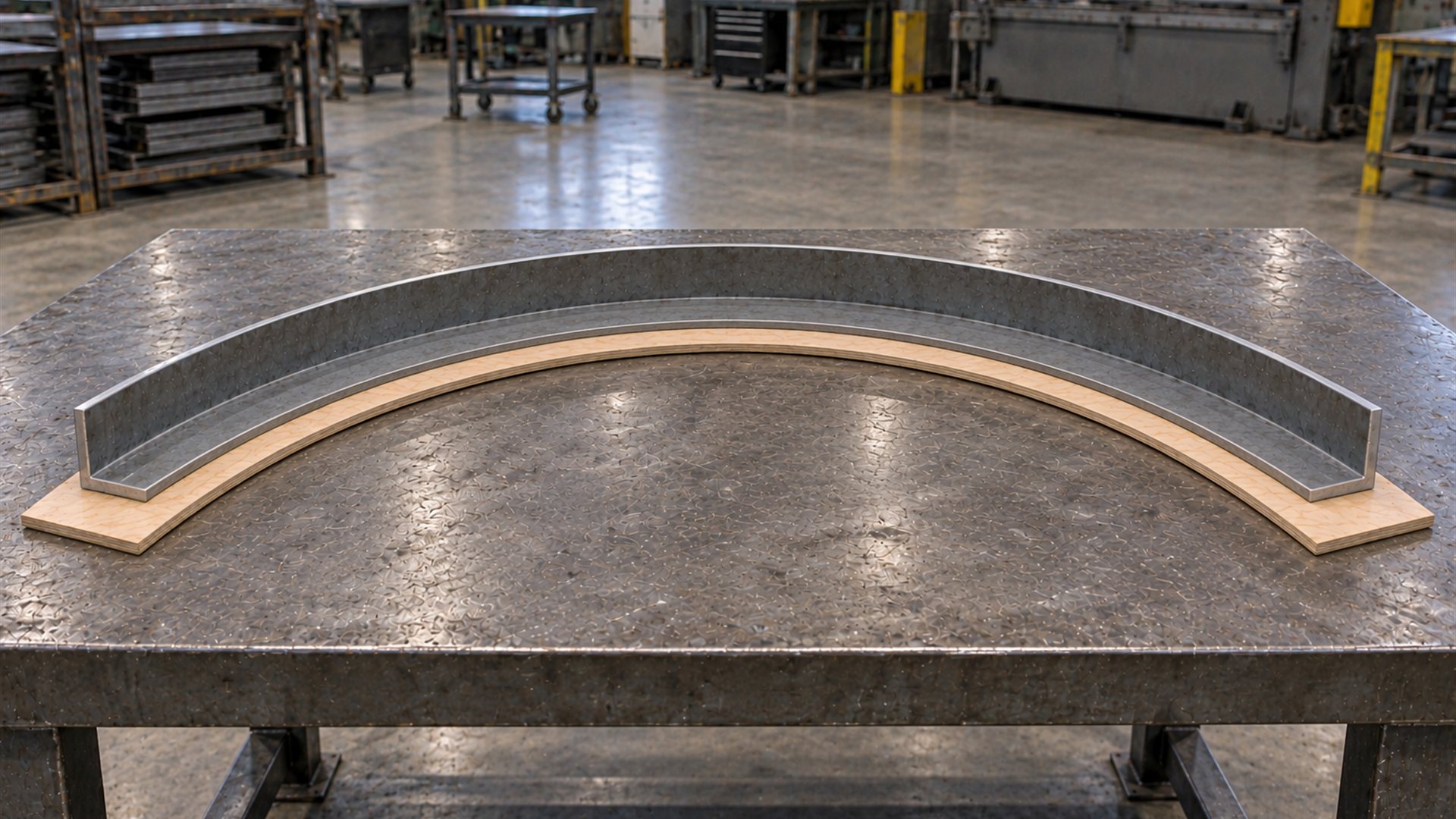

После партии проверяем скручивание по контрольной плоскости и радиус по шаблону/разметке. Типовой допуск по скручиванию для монтажных деталей фиксируем заранее и держим в пределах до 1 мм на 1 м (если проект не требует жёстче).
Фиксация критериев приёмки и серийность
Критерии приёмки фиксируем письменно: радиус и допуск по нему, допустимое скручивание, контрольные точки измерения, требования к поверхности. Для серийных заказов сохраняем оснастку, режимы и карту контроля на партию — это ускоряет повтор и стабилизирует качество без «переизобретения» настройки каждый раз.
Частые ошибки при гибке уголка по радиусу и способы их избежать
- Смятие внутренней полки — решается корректной геометрией оснастки и поддержкой профиля в зоне гиба.
- Рост «винта» (скручивания) — устраняется настройкой прижатия, последовательности проходов и контролем по контрольной плоскости.
- Разрыв внешней полки на малом радиусе — лечится увеличением радиуса, локальным нагревом (по необходимости) и снижением трения в контакте с инструментом.
Экономические аспекты и факторы ценообразования
На себестоимость влияют: марка и сечение уголка, объём партии, метод гибки, допуски и требования к поверхности, срочность. При серийности заметно уменьшается доля переналадки и контроль становится быстрее за счёт закреплённых критериев приёмки.
Преимущества заказа радиусной гибки уголка
Вы получаете не просто операцию гибки, а управляемый результат: работаем по чертежам/шаблонам, заранее согласуем допуски и контрольные точки, выдаём протокол измерений по факту. При отгрузке защищаем поверхность и кромки (прокладки, фиксация, маркировка), а для партий сохраняем оснастку и режимы, чтобы повторяемость не «плавала» от заказа к заказу. Если нужна смежная операция — подготовка кромок, сверловка, раскрой — это также согласуем в рамках одной спецификации.
Если вам нужна комплексная услуга гибки под сборку, важно зафиксировать критерии приёмки до запуска — мы как раз на этом и строим работу.
Практическая ценность радиусной гибки
Радиусная гибка уголка — это способ получать цельные криволинейные элементы без лишних стыков, с предсказуемой геометрией и контролируемыми допусками. МСК МЕТАЛЛ делает эту работу «по-взрослому»: через оснастку, режимы, измерения и фиксированные критерии приёмки. Пришлите эскиз или чертёж — и мы предложим технологичный путь под ваш радиус, поверхность и серию.
