У радиусной гибки листа слабое место видно сразу: дуга получается рваной, край идёт волной, радиус уходит от чертежа, отверстия рядом с гибом смещаются. Такая деталь потом плохо садится в корпус, кожух, облицовку или декоративный узел. В МСК МЕТАЛЛ технолог перед расчётом проверяет толщину, марку металла, длину дуги, лицевую сторону и соседние вырезы. Если место рискованное, сразу обсуждаем пробную гибку, припуск или другой порядок операций.
Радиусная гибка листового металла: что важно в заказе
Ровная дуга без залома на видимой детали
Радиусную гибку заказывают для кожухов, экранов, облицовочных панелей, фасадных элементов, корпусных деталей и декоративных накладок. В таких изделиях важны размер, внешний вид и посадка в сборке. Если дуга заметна снаружи, на ней сразу видны переломы, ступеньки, волна и следы грубой правки.
Размеры задаются от реальной сборки
Перед запуском нужно понять, по чему заказчик будет принимать деталь: по радиусу, хорде, внешнему контуру, расстоянию до отверстия или посадке в ответную часть. Один и тот же изгиб можно проверить по-разному, поэтому спорные размеры лучше отметить на чертеже сразу.
Цельная радиусная деталь вместо набора сегментов
Когда плавный участок собирают из кусочков, появляются стыки и ручная подгонка. На длинной линии это особенно заметно: один сегмент чуть выше, второй чуть ниже, третий даёт перелом. Гибка цельного листа уменьшает количество таких мест и упрощает последующую сборку.

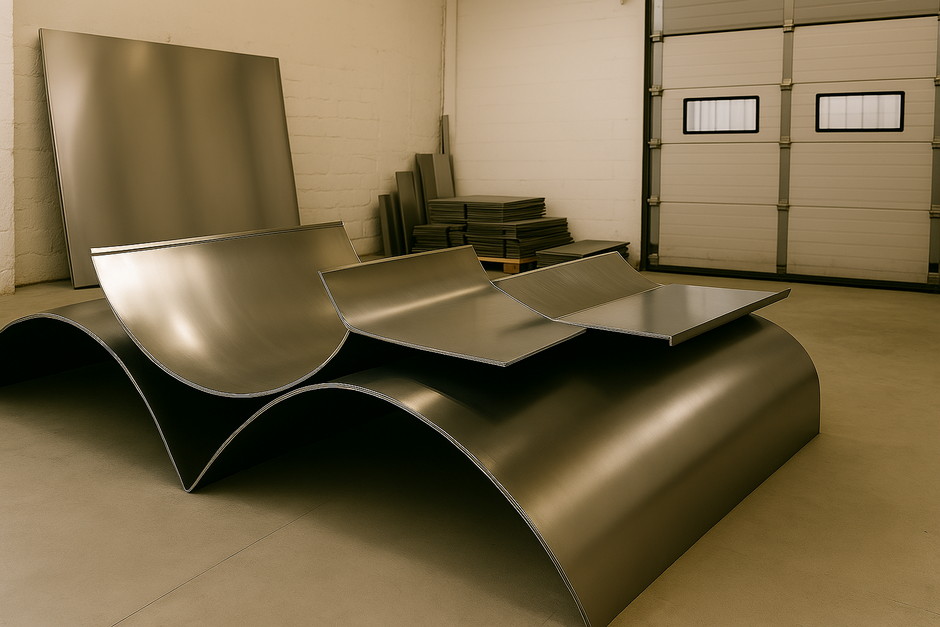

Какие металлы можно гнуть по радиусу
Сталь, алюминий, нержавейка и оцинковка
В работу берём листовую сталь, алюминий, нержавеющую сталь и оцинкованный лист. Для расчёта нужны марка, толщина, состояние поверхности и сторона, которая будет на виду. Алюминий, например, сильнее реагирует на малый радиус и следы инструмента, поэтому для таких деталей лучше отдельно смотреть услугу гибка алюминия.

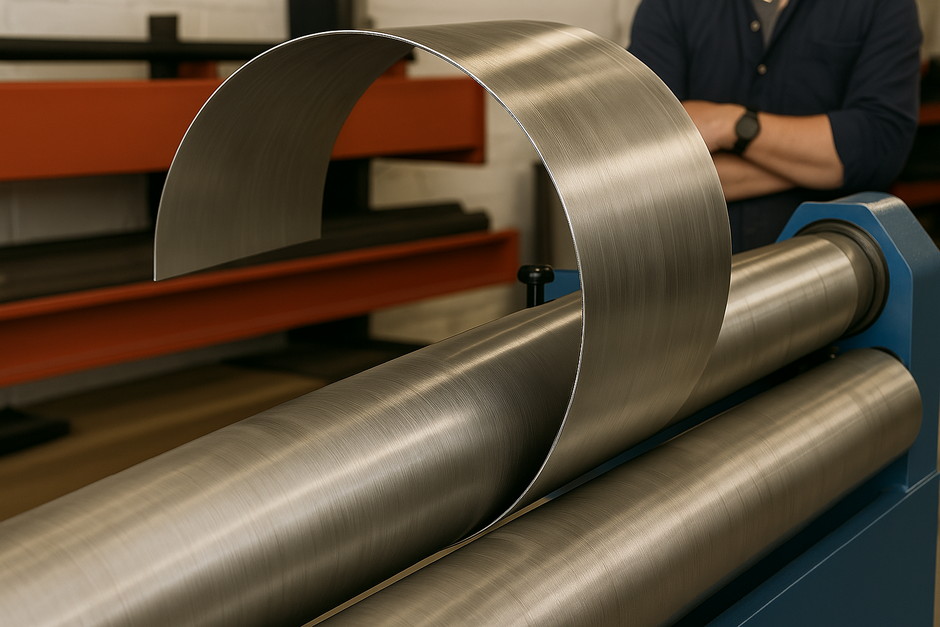

Тонкий лист проверяется особенно внимательно
На тонком листе длинный радиус часто начинает «играть»: кромка волнит, полка уходит, возле отверстия появляется вытяжка. Одного красивого описания в ТЗ тут недостаточно. Технолог заранее проверяет, где проходит дуга, какой участок останется лицевым и какие элементы находятся рядом с гибом.

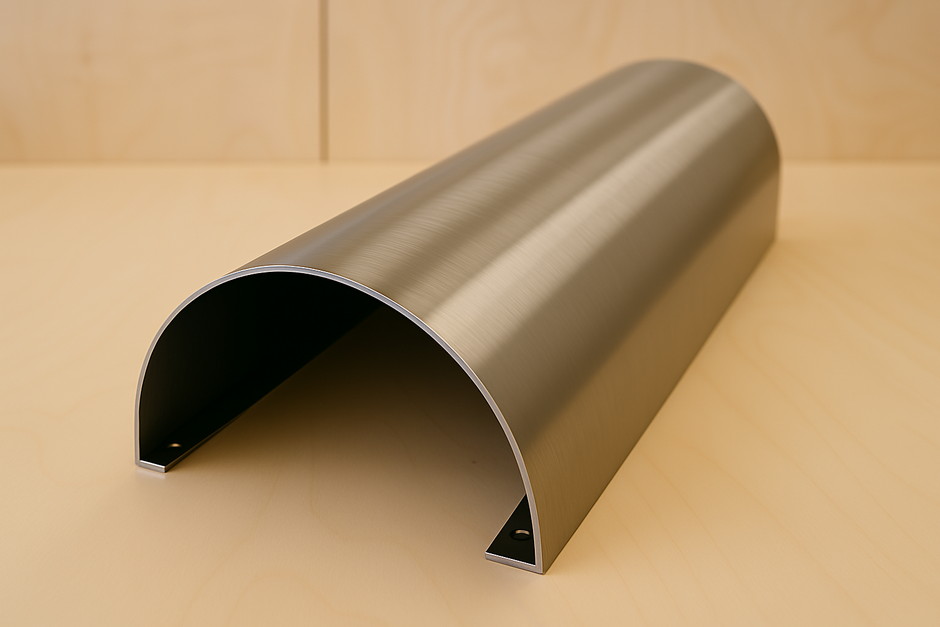

Малый радиус нельзя обещать без проверки
Предельный радиус зависит от толщины, марки, состояния листа и способа формования. Чем меньше радиус относительно толщины, тем выше риск трещины, залома и возврата формы после снятия нагрузки.

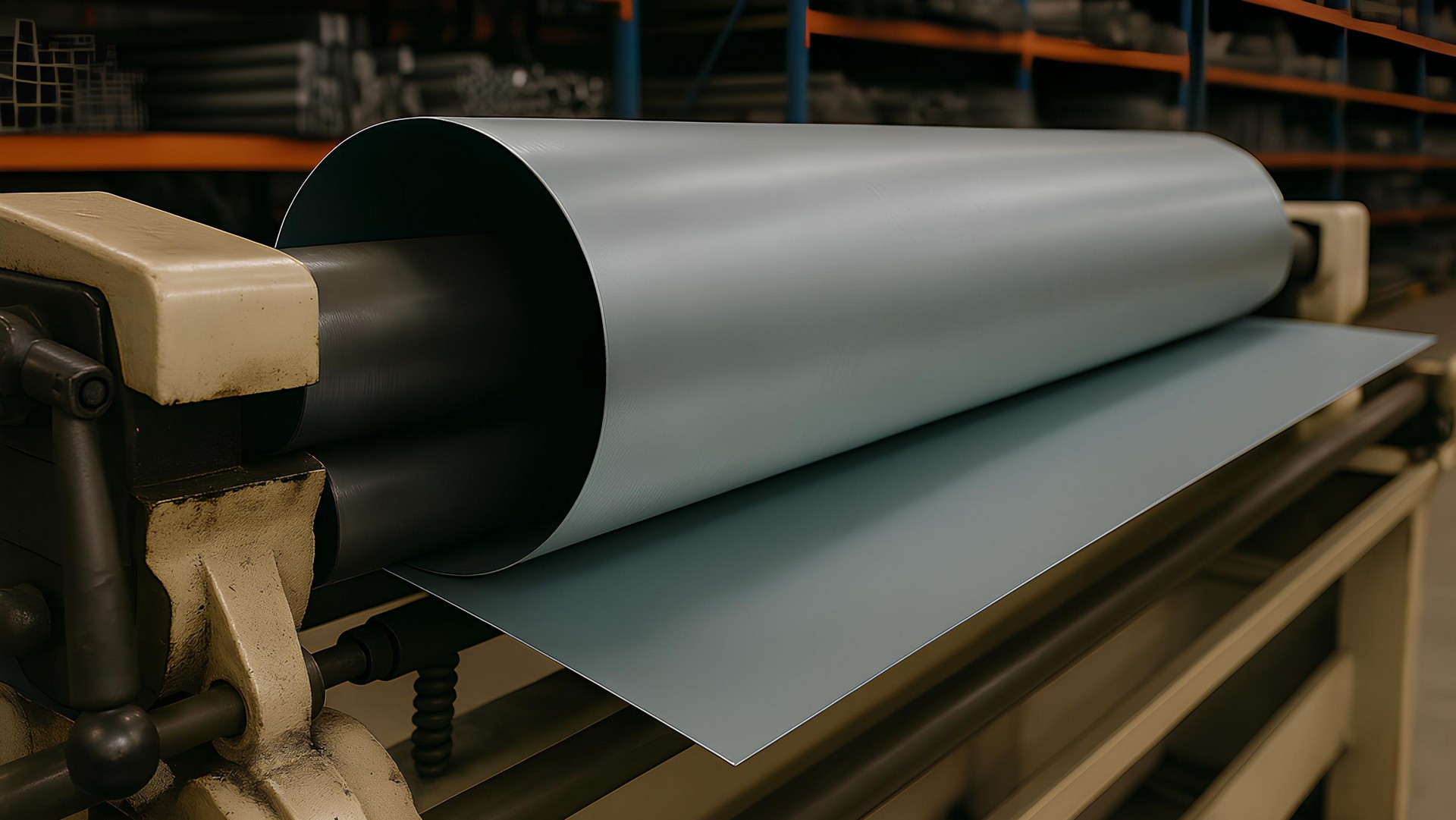

Для больших плавных дуг иногда выгоднее выбрать вальцовку металла. Такой вариант предлагаем после просмотра чертежа, когда понятно, нужна короткая радиусная зона или протяжённый изгиб по всей длине листа.
Гибка листового металла по радиусу: требования к чертежу и ТЗ
Что прислать для расчёта
Подойдёт чертёж, эскиз или набор размеров. В заявке нужны материал, толщина, радиус, длина дуги, габариты заготовки и количество деталей. Если одна сторона должна остаться чистой, её лучше подписать отдельно.
Что выделить на чертеже
Если деталь потом встаёт в сборку, одного радиуса часто мало. Важными могут быть хорда, крайняя точка дуги, привязка к отверстию, расстояние от кромки или общий габарит. Покажите эти размеры заранее, иначе мастер будет ориентироваться по форме, а проблема проявится уже на монтаже.
Отверстия и пазы возле радиуса
Вырезы рядом с зоной гиба часто дают больше проблем, чем сам радиус. Отверстие может вытянуться, перемычка — повести, узкая полка — дать волну. Покажите отверстия, пазы и вырезы рядом с зоной гибки до запуска. Тогда технолог предложит изменить припуск, перенести операцию резки или согласовать безопасный радиус.
Оборудование и технологии радиусной гибки
Способ гибки зависит от формы детали
Фраза «гибка по радиусу» может означать короткий плавный участок, длинную дугу, часть корпуса или большую панель. Поэтому технолог сначала разбирает геометрию детали, а затем предлагает рабочий способ гибки.
- пошаговая гибка — когда дугу набирают постепенно и сверяют форму по точкам;
- роликовая гибка — когда нужен плавный повторяемый контур;
- вальцовка — когда радиус большой, а изгиб идёт по длинному участку листа.
Такой выбор влияет на срок, стоимость, следы на поверхности и способ проверки готовой детали.
Когда нужна серия с одинаковой дугой
В партии важно, чтобы вторая, десятая и последняя деталь повторяли первую. Для таких заказов режим, последовательность гибки и базирование фиксируют после настройки. Если нужна стабильная геометрия в серии, уместна ЧПУ-гибка металла.
Как мастер проверяет готовую партию
Мастер начинает с базовых размеров: кромок, габаритов и расстояний до отверстий. Затем проверяет саму дугу — радиус, хорду, плавность и совпадение с согласованными точками. В серии первую годную деталь используют как ориентир для остальных изделий.
Что влияет на цену и срок радиусной гибки
Материал, толщина и радиус
Жёсткий лист, малый радиус и требование сохранить лицевую сторону увеличивают время подготовки. Здесь нельзя честно назвать цену по одному слову «радиус». Нужны материал, толщина и форма детали.
Габариты листа и количество деталей
Короткая заготовка и длинная панель с похожим радиусом считаются по-разному. На трудоёмкость влияет длина дуги, ширина листа, удобство установки и тираж. В единичной детали больше весит настройка, в партии — повторение одной формы без разброса.
Поверхность и спорные места
Покрытие, лицевая сторона, следы инструмента, отверстия рядом с дугой и узкие перемычки обсудите до производства. Если эти условия всплывают после гибки, заказ обычно уходит в правку или пересогласование.
Услуги радиусной гибки в компании «МСК МЕТАЛЛ»
Расчёт по чертежу, эскизу или размерам
Можно прислать готовый чертёж, эскиз, фотографию похожей детали или простое описание. Если данных не хватает, уточняем материал, толщину, радиус, количество, лицевую сторону и размер, который будет главным при приёмке.
Проверка слабых мест до запуска
В МСК МЕТАЛЛ до производства проверяем, выдержит ли лист нужный радиус, не попадут ли отверстия в опасную зону и какой порядок операций даст меньше правки. Если в конструкции есть риск, лучше увидеть его на этапе расчёта, а не после испорченной заготовки.
Что получает заказчик
- детали с согласованной дугой и понятными размерами для проверки
- повторение формы при серийном заказе
- первую деталь на согласование для ответственных партий
- упаковку и маркировку при необходимости
Если радиус влияет на сборку, первую деталь лучше утвердить до продолжения партии.
Производственная ситуация: радиус рядом с отверстиями
Типовая задача — радиусная деталь из тонкого листа с отверстиями рядом с зоной гибки. Если сначала вырезать все отверстия, а потом гнуть лист, часть отверстий может вытянуться или уйти от базы. В такой ситуации технолог проверяет расстояние до дуги и предлагает безопасный порядок: изменить припуск, перенести часть резки после гибки или согласовать другой радиус. Это проще решить до запуска, чем править уже согнутую деталь.
Ответы на частые вопросы клиентов
Можно ли выполнить радиусную гибку из материала заказчика
Да, если лист подходит по толщине, состоянию, размеру и поверхности. В заявке укажите марку материала и сторону, которая будет видимой. Для дорогого или чувствительного листа разумно сначала проверить одну деталь.
Что делать, если нет чертежа
Отправьте эскиз, фото, размеры и короткое описание, где будет стоять деталь. Для первичной оценки нужны материал, толщина, радиус, габариты и количество. После этого можно подготовить нормальное ТЗ для запуска.
Какой минимальный радиус гиба допустим
Единой цифры нет. Один лист спокойно выдерживает малый радиус, другой при такой же геометрии даёт трещину, залом или сильное пружинение. Поэтому технолог подтверждает минимальный радиус по конкретной марке, толщине и состоянию материала.
Как заказать радиусную гибку листового металла
Какие данные нужны для расчёта стоимости
- марка и толщина металла
- радиус, хорда или требуемый контур
- длина дуги, габариты листа и базовые привязки
- количество деталей и требования к одинаковой форме
- лицевая сторона, покрытие и допустимые следы инструмента
- отверстия, пазы и вырезы рядом с зоной гибки
По этим данным мы рассчитываем стоимость, подбираем способ гибки и заранее фиксируем параметры, по которым заказчик примет готовую деталь.
Как оформить заказ онлайн или по телефону
Оставьте заявку и приложите чертёж, эскиз или описание детали. Мы посмотрим исходные данные, уточним спорные места и назовём цену со сроком.
Доставка по Москве и области, самовывоз, упаковка
Готовые детали можно забрать самовывозом или получить доставкой по Москве и Московской области. Упаковку и маркировку партии согласуем вместе с заказом.
