Гибка труб на заказ: круглые и профильные

от 150 ₽ / гиб

Для точного расчёта стоимости пришлите нам чертёж, схему, эскиз или просто описание задачи — наши инженеры уточнят детали и помогут сформулировать техническое задание

Рассчитать стоимость

Отправьте заявку, и мы предложим Вам оптимальный вариант продукции высокого качества по доступной цене с быстрой доставкой

Удалить файлы

    Нажимая кнопку «Отправить», вы соглашаетесь с условиями политики конфиденциальности.

    Для точного расчёта стоимости пришлите нам чертёж, схему, эскиз или просто описание задачи — наши инженеры уточнят детали и помогут сформулировать техническое задание

    Минимальный заказ для юр. лиц от 20 000 ₽ Минимальный заказ для физ. лиц от 5 000 ₽
    Доставка в день оплаты Доставка в день оплаты

    Ценим ваше время и действуем без промедлений

    Отгрузка в отсрочку платежа Отгрузка в отсрочку платежа

    Доставляем сразу, оплачиваете когда удобно

    Оплата по факту получения Оплата по факту получения

    Доверие вместо предоплаты, честные отношения

    Передовое оборудование Передовое оборудование

    Точность, скорость и качество, на которые можно положиться

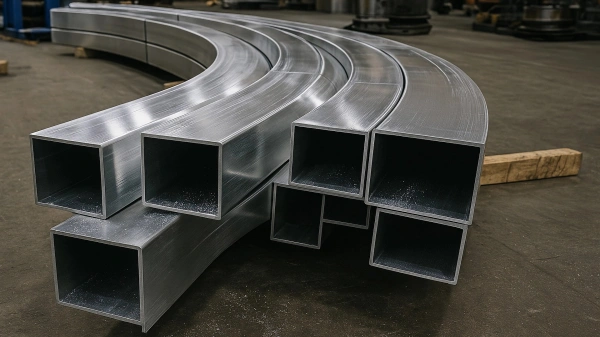

    Гибка профильной трубы
    Гибка трубы из нержавейки

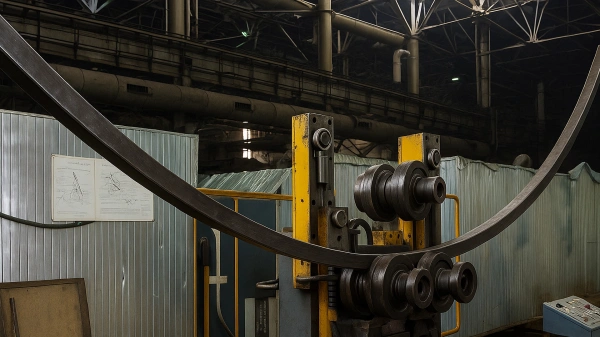

    Радиусная гибка труб

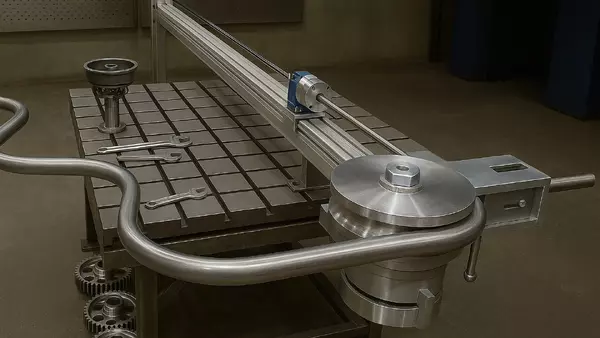

    Дорновая гибка труб

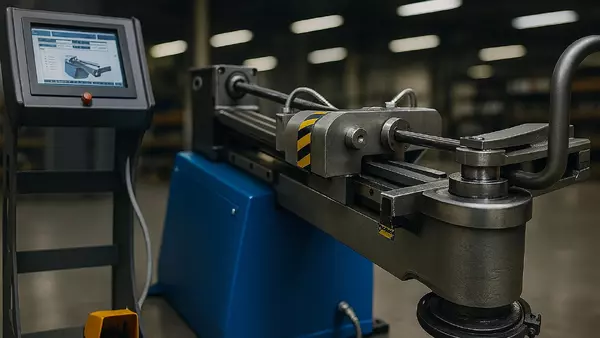

    ЧПУ гибка труб

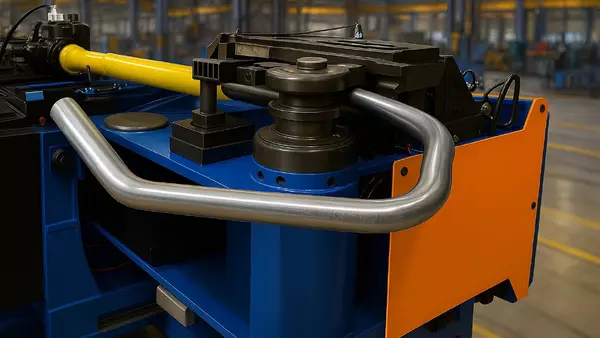

    Гибка алюминиевых труб

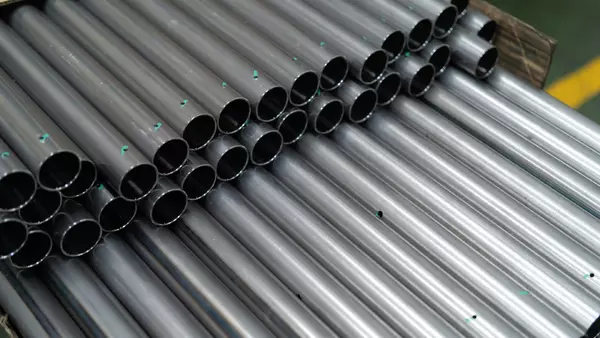

    Гибка круглой трубы

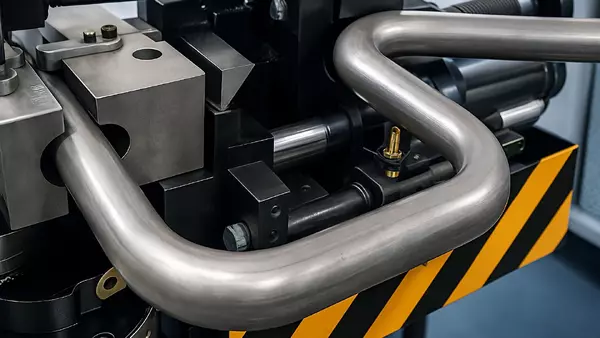

    Гибка тонкостенных труб

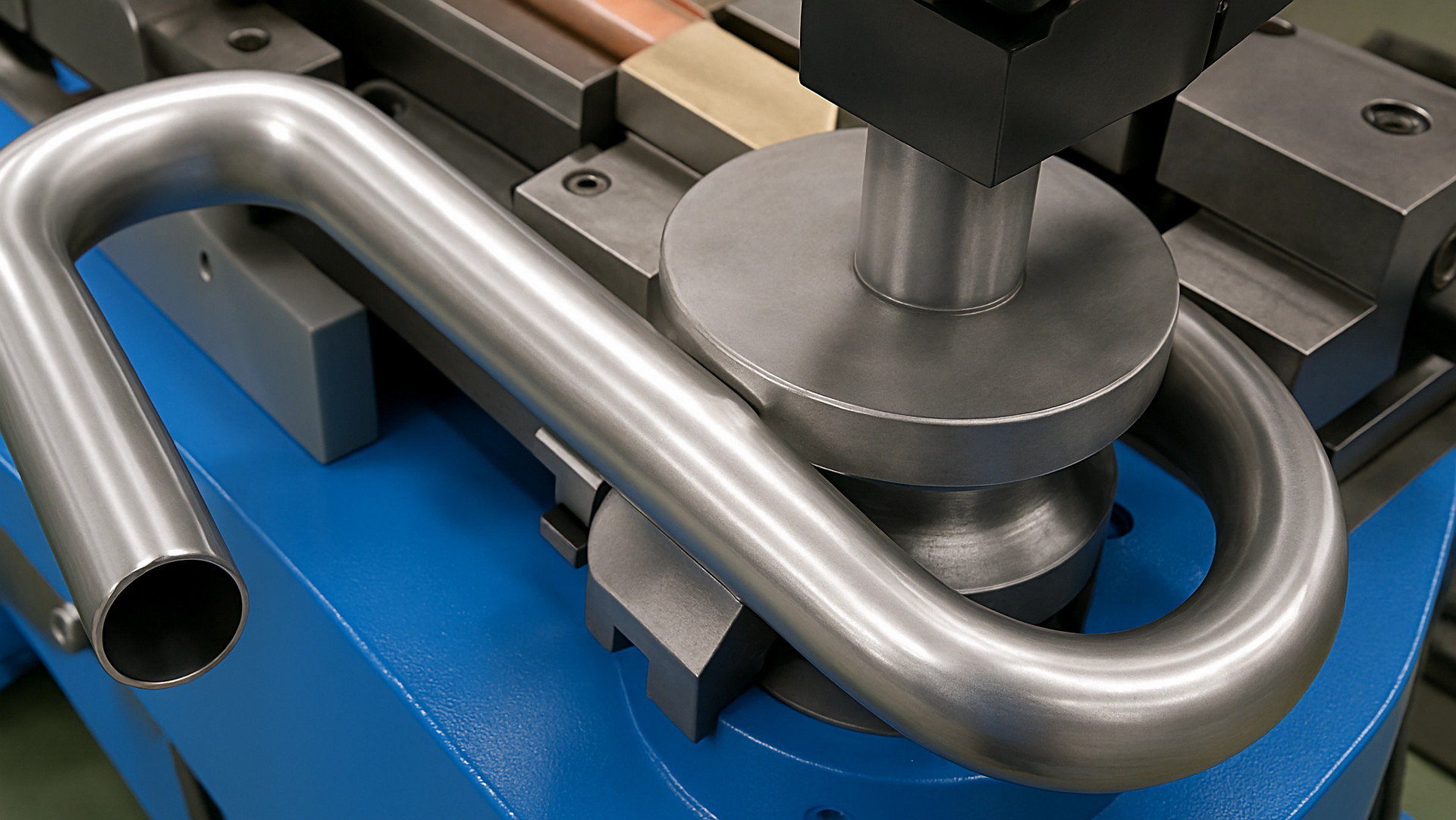

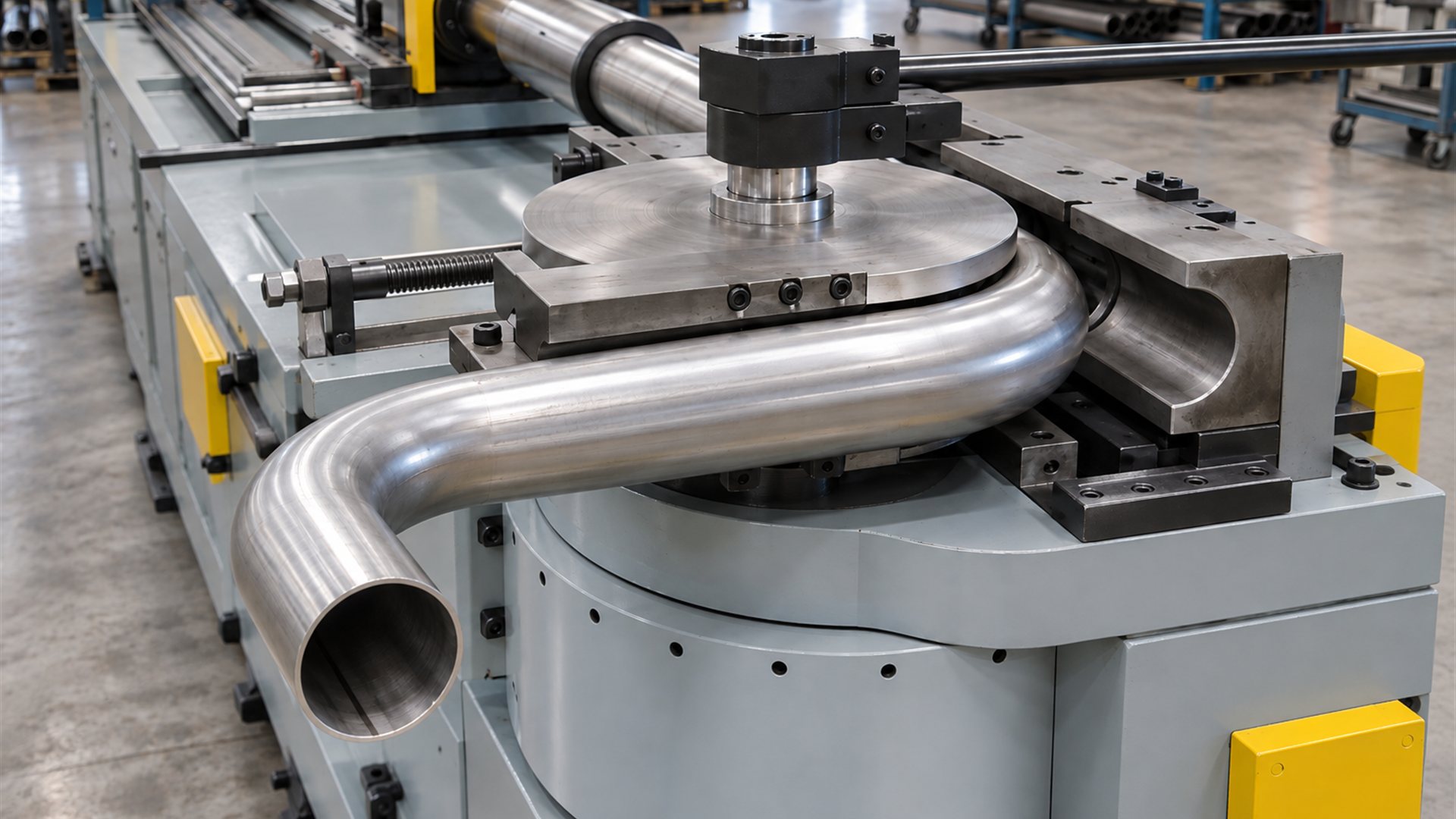

    Гибка круглой стальной трубы на трубогибе

    Если гнутая труба не садится в узел, её подгоняют на объекте или переделывают: смятое сечение мешает состыковать детали, ошибка в угле уводит конец мимо крепления. В МСК МЕТАЛЛ до запуска согласуем размеры, важные для сборки, подбираем оснастку по сечению заготовки и после наладки трубогиба проверяем угол и радиус.

    Гнём круглые и профильные металлические трубы на заказ в Москве. Для расчёта подойдёт чертёж или эскиз; если их нет, пришлите фото детали или опишите задачу.

    Гнутые трубы для трубопроводов, каркасов и ограждений

    Сообщите, где будет стоять деталь и к чему примыкают её концы: так понятно, какие размеры критичны для сборки.

    Гнутая труба обвязки с гибами в разных плоскостях

    Гибы трубопроводов и обвязки

    Концы гнутой металлической трубы стыкуют с точками подключения: если они не совпали, узел собирают с натягом. Поэтому важен и взаимный поворот гибов; проход для узла оговаривают отдельно.

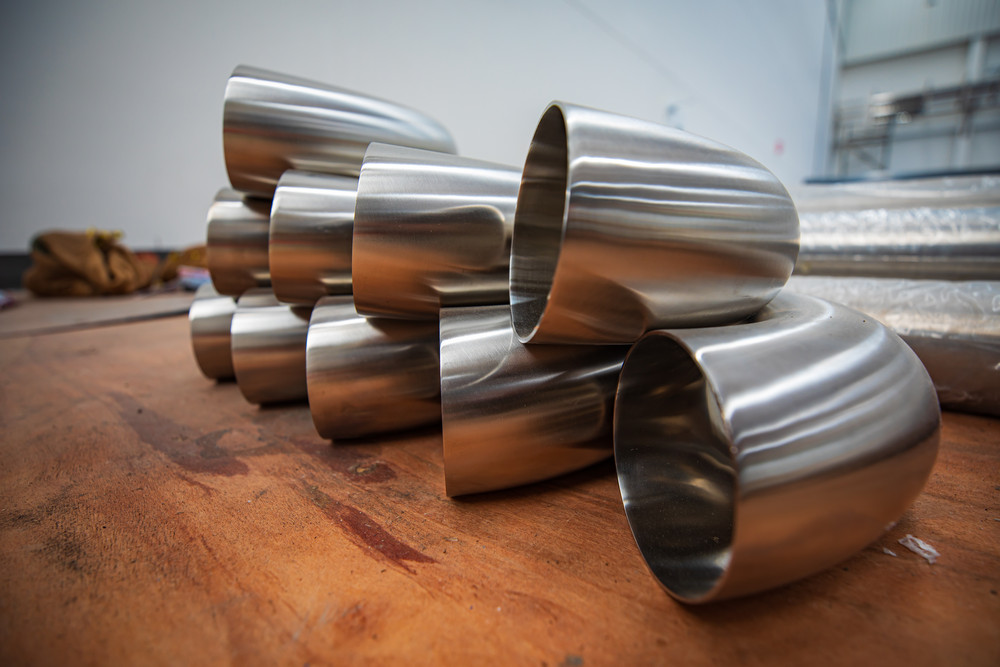

    Крутоизогнутый отвод в ГОСТ 17375-2001 обозначен как тип 3D, но радиус у него R ≈ 1,5 DN, где DN - номинальный диаметр. Это заводская деталь, её приваривают в линию. Гнутую трубу делают из цельной заготовки под радиус вашего узла.

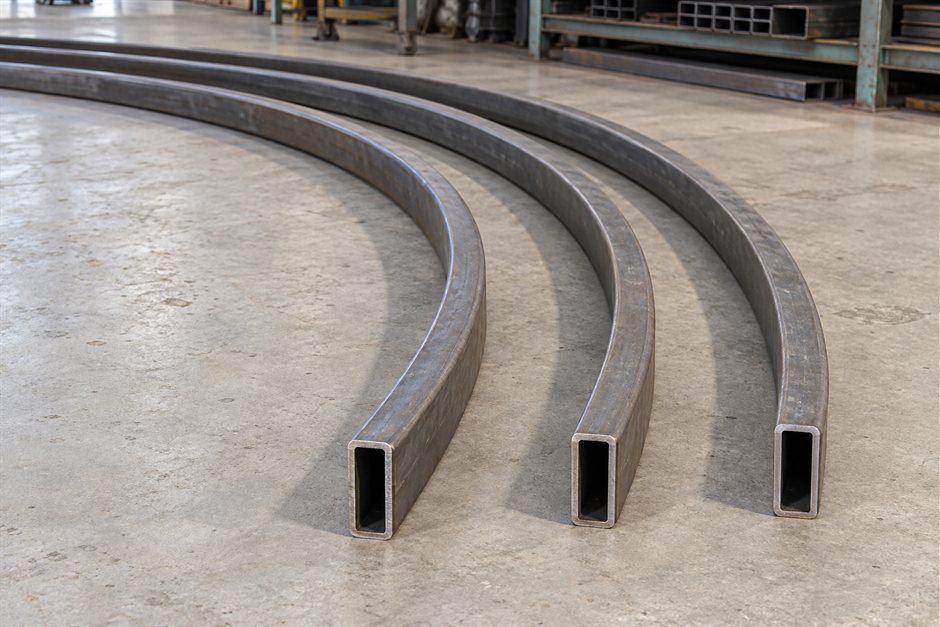

    Партия одинаковых дуг из профильной трубы для навеса

    Дуги для навесов и каркасов

    Для рамы задайте контур и места креплений, чтобы элементы сошлись при монтаже. Дуги навеса или козырька делают радиусной гибкой профильной трубы. На них ляжет одно покрытие, поэтому форму всего ряда согласуем до запуска.

    Гнутый поручень из нержавеющей трубы

    Поручни и открытые элементы ограждений

    На поручне глаз и ладонь замечают любую неровность дуги, будь то складка или отпечаток оснастки. Поэтому до расчёта решите, где дуга окажется на виду и какие следы от оснастки там допустимы.

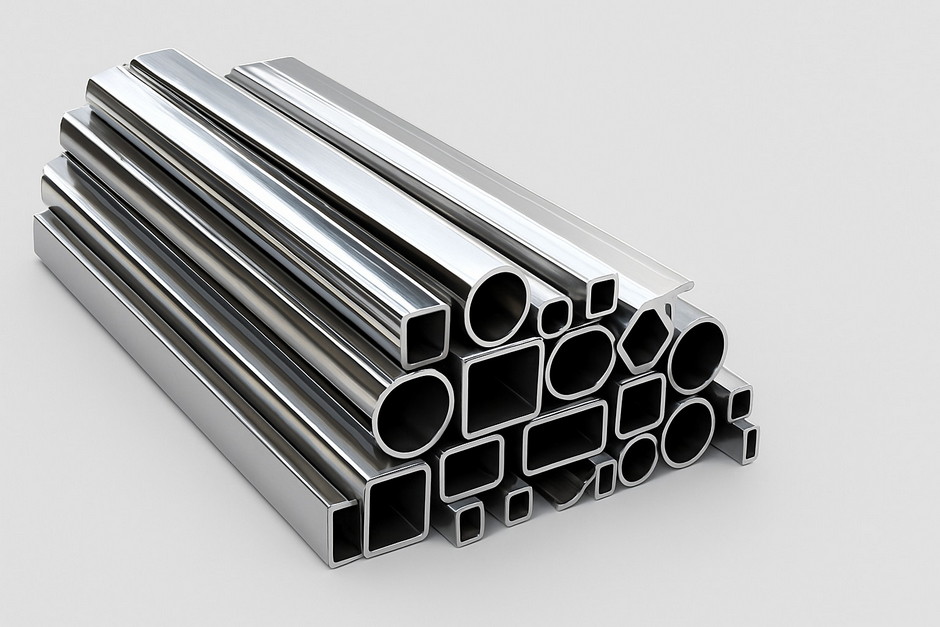

    Гибка металлических труб: материалы и сечения

    Гибка стальных труб

    Впишите марку стали из документов на заготовку, когда она известна: под материал подбирают режим трубогиба.

    Гибка труб из нержавейки

    Для нержавейки отдельно учитываем пружинение и требования к поверхности. Если гибка трубы из нержавейки нужна для открытой детали, отметьте на эскизе видимые участки.

    Гибка алюминиевых труб

    Алюминий гнётся по-разному в зависимости от сплава и состояния: для гибки алюминиевых труб перепишите оба обозначения из документов.

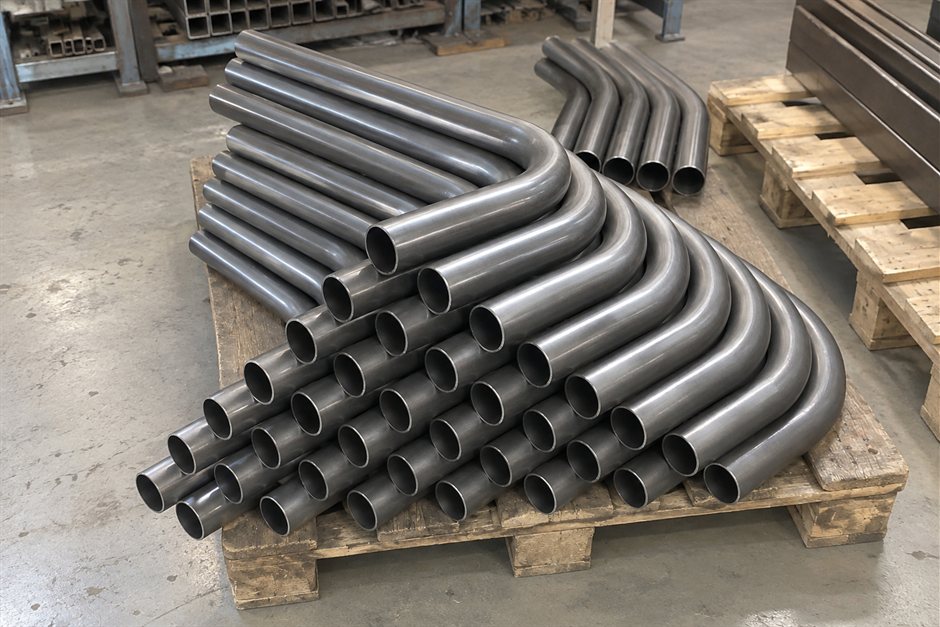

    Гибка круглой трубы

    Чем меньше радиус по отношению к наружному диаметру и чем тоньше стенка, тем вероятнее овальность сечения. Поэтому укажите диаметр вместе с толщиной стенки.

    Плавную дугу выводят вальцовкой, она входит в гибку круглой трубы без отдельного заказа.

    Гибка квадратной трубы и прямоугольного профиля

    После гиба профиля проверяют, не вмялись ли грани и не ушла ли деталь из плоскости. Прямоугольную трубу гнут широкой или узкой гранью внутрь, и детали выходят разными: для гибки профильной трубы отметьте на эскизе, какая грань пойдёт внутрь.

    Отклонения есть уже у прямой заготовки. По ГОСТ 8639-82 (п. 6, табл. 2) у холоднодеформированных и электросварных квадратных труб нормальной точности сторона до 30 мм может отличаться от номинала на ±0,3 мм, свыше 30 до 50 мм - на ±0,4 мм: если профиль входит в паз или хомут, зазор под него считайте с этим разбросом. Кривизна заготовки допускается до 2 мм на 1 м (п. 9), поэтому положение конца длинного прямого плеча зависит не только от гиба. Обе нормы описывают прямую трубу, не гнутую деталь и не возможности МСК: допуск готовой детали укажите в заявке отдельно.

    Услуги трубогиба: дефекты гиба, настройка и контроль

    Перед началом трубогибочных работ договариваемся, какое изменение сечения допустимо: трубе обвязки нужен проход, поручню - чистая поверхность.

    Что меняется при гибеК чему это приводитКак это учитываем
    Овальность круглой трубыСужается проход, хуже стык с соседней детальюОснастка по диаметру, контроль сечения
    Складка внутри дугиПортит поверхность, уменьшает просветПробный гиб, при необходимости оправка
    Утонение стенки снаружи дугиСтенка в зоне гиба становится тоньше и слабее; допустимость решает назначение деталиСогласуем допустимую стенку и способ замера
    Вмятые или перекошенные граниДеталь уходит из плоскости, места креплений расходятсяОснастка по профилю, контроль граней
    ПружинениеПосле снятия нагрузки упругая часть деформации исчезает: дуга частично раскрывается, угол уходитПробный гиб, замер угла до серии
    Определить размеры для сборки

    Определить размеры для сборки

    Выясняем, от каких размеров зависит сборка и как их проверять. Нужна ли проба и что войдёт в приёмку, решаем до расчёта.

    Подобрать оснастку под сечение

    Подобрать оснастку под сечение

    Оснастку выбираем с поправкой на стенку и радиус. Для тонкой стенки или видимой детали может понадобиться оправка: при дорновой гибке труб складки и смятие появляются реже.

    Замерить геометрию после наладки

    Замерить геометрию после наладки

    После наладки меряем угол и радиус, длины прямых плеч и смещение концов. Если согласована проба, пробный гиб покажет результат до серии.

    Повторить режим на всей партии

    Повторить режим на всей партии

    Отработанные настройки держим до конца серии, это касается и ЧПУ-гибки труб. Перед отгрузкой радиус и угол меряем повторно, а сечение проверяем на деформацию.

    На малом радиусе тонкая стенка чаще идёт складкой и сильнее утоняется, поэтому для гибки тонкостенных труб режим подбираем отдельно. Если важна остаточная толщина стенки, заранее договоритесь, чем её мерить: на глаз её не определить.

    Гибка трубы на заказ: что указать в заявке

    С чертежом размеры читаются однозначно. Без него подпишите размеры на эскизе или фото, чтобы радиус и угол поняли так же, как вы.

    ПараметрКак записать без разночтенийЗачем это нужно
    МатериалМарка и состояние, как в документахОт материала зависит режим
    СечениеНаружный диаметр или стороны профиля, плюс стенкаПо сечению выбирают оснастку
    РадиусЗначение и база: от оси трубы или от стороны дуги - внутренней либо наружнойУ круглой трубы ось и любая сторона дуги различаются на половину наружного диаметра
    УголУгол гиба (отклонение от прямой) или угол между плечамиСовпадают только при 90°
    Прямые участкиДлина каждого и точка отсчётаПо ним встают крепления
    Плоскости гибовПоворот трубы между соседними гибамиОт него зависит, куда смотрят концы
    КоличествоСколько деталей в партииНужно для расчёта стоимости
    ПриёмкаКакие размеры проверять, чем их мерить, какие следы допустимыПо этим условиям деталь принимают

    Пример расчёта: радиус по оси и длина дуги

    Условие: наружный диаметр трубы D = 40 мм, стенка t = 2 мм, угол гиба α = 90°; внутри дуги нужно 100 мм свободного места, то есть Ri = 100 мм. Радиусы отсчитывают от общего центра дуги: Ri - до внутренней стороны трубы, Rc - до её оси, Ro - до наружной стороны; d - внутренний диаметр трубы.

    Rc = Ri + D/2 = 100 + 20 = 120 мм

    Ro = Rc + D/2 = 120 + 20 = 140 мм

    d = D - 2t = 40 - 4 = 36 мм

    L = π × Rc × α / 180 = 3,1416 × 120 × 90 / 180 = 188,5 мм

    Значит, в заявке пишут «радиус по оси 120 мм» или «внутренний радиус 100 мм»: главное - назвать базу. Просто «радиус 100» могут принять за радиус по оси, и внутри дуги останется 80 мм вместо 100.

    Зачем длина дуги: сложите 188,5 мм с длинами прямых участков и получите длину детали по оси для сверки размеров; длину заготовки с учётом технологии определяет производство.

    Внутренний диаметр 36 мм верен для прямой трубы, в дуге проход может стать другим; выполнимость гиба и предельный радиус расчёт не показывает.

    Связь радиусов показана в пособии ТГТУ «Типовые процессы в машиностроении», раздел о выборе радиуса гиба. Внутренний диаметр прямой трубы равен наружному за вычетом двух толщин стенки. Длину дуги считаем по геометрии окружности.

    От вас нужна геометрия готовой детали: углы гибов и поворот между их плоскостями. Порядок операций на трубогибе определяют на производстве.

    Гибка труб большого диаметра: как проверить задачу

    Для трубы большого диаметра выполнимость гиба оцениваем по сочетанию диаметра с радиусом, с учётом стенки и материала. В узле изогнутая труба большого диаметра занимает больше места: наружная сторона дуги отстоит от оси трубы на половину диаметра (Ro = Rc + D/2, как в примере выше), а при том же отношении радиуса к диаметру растёт и сам радиус.

    Условный пример: дуга с выбранным радиусом не помещается между стеной и опорой. Тогда в заявку добавляют размеры свободного места и положение опор, по ним уточняют радиус.

    Гибка толстостенных труб: что определяет выполнимость

    Толстостенную трубу проверяем по тому, как стенка сочетается с сечением и радиусом: одной толщины для вывода мало. Исходная толщина не гарантирует стенку после гибки, поэтому минимальную толщину готовой стенки, если она важна, впишите в заявку отдельно.

    Стоимость гибки трубы: от чего зависит расчёт

    В разделе «Цены на гибку труб» указана ориентировочная стоимость работ без материала и НДС. За метр считается радиусная гибка профильной трубы, остальное - за гиб.

    Окончательную стоимость услуги по гибке трубы считаем под конкретную деталь и размер партии.

    Материал и сечение заготовки

    От материала зависит режим, а от сечения и толщины стенки - выбор оснастки и объём работы.

    Радиус и число гибов

    При малом радиусе наладка сложнее, а каждый дополнительный гиб или поворот между гибами добавляет замеров.

    Партия и срочность

    Цена зависит от размера партии и от срочности. Дату получения деталей обсуждаем при оформлении заказа.

    Гибка труб в Москве: доставка и оплата

    Готовые детали привезём в пределах Москвы и Московской области. В разделе о доставке перечислены машины грузоподъёмностью от 1 до 20 т с кузовом от 3 до 13,6 м; для выбора нужны вес и размеры партии.

    Организациям выставляем счёт с НДС, оплата идёт с их расчётного счёта. Наличными с чеком можно рассчитаться при самовывозе или при приёмке доставки, подробности - на странице об оплате.

    Вопросы об услугах гибки труб

    Нужен ли чертёж, чтобы заказать гибку?

    Не обязательно. Хватит эскиза с размерами; если его нет, подойдёт фото детали или описание задачи. Чего не хватает, инженеры уточнят при расчёте.

    Можно ли заказать одну деталь?

    Да, но действует минимальная сумма заказа: она своя для юридических и для физических лиц и указана на этой странице.

    Сколько стоит согнуть трубу на трубогибе в Москве?

    Цена одного гиба на этой странице - отправная точка. Сумму заказа даст расчёт по размерам вашей детали и объёму партии.

    Где согнуть трубу, если своего трубогиба нет?

    Закажите гибку в МСК МЕТАЛЛ: пришлите эскиз или фото с размерами. Оснастку подберём под сечение, а геометрию проверим после наладки.

    Можно ли заказать гнутую трубу под свою деталь?

    Можно. Вы описываете готовую деталь, а мы до запуска оцениваем её выполнимость и согласуем способ проверки.

    Заказать гибку труб под вашу деталь

    Чтобы заказать услуги по гибке труб, отправьте чертёж или эскиз, а без них - фото с размерами или описание задачи. Назовите материал и сечение со стенкой, радиусы с базой отсчёта и число деталей. Инженеры уточнят недостающее, посчитают стоимость и до изготовления согласуют с вами размеры для сборки и способ проверки.
