При ЧПУ-гибке труб проблема обычно проявляется на сборке: деталь уходит по углу, радиус расходится с чертежом, на внутренней стороне появляются морщины, видимая поверхность получает следы от оснастки. Для таких заказов в МСК МЕТАЛЛ заранее подбирают схему гибки — с дорном или без него, матрицу, прижим и последовательность операций. Программу фиксируют под партию, а результат проверяют по согласованным критериям: углам, радиусу, овальности, длинам прямых участков и требованиям к поверхности.
Отличие от ручной и механической гибки

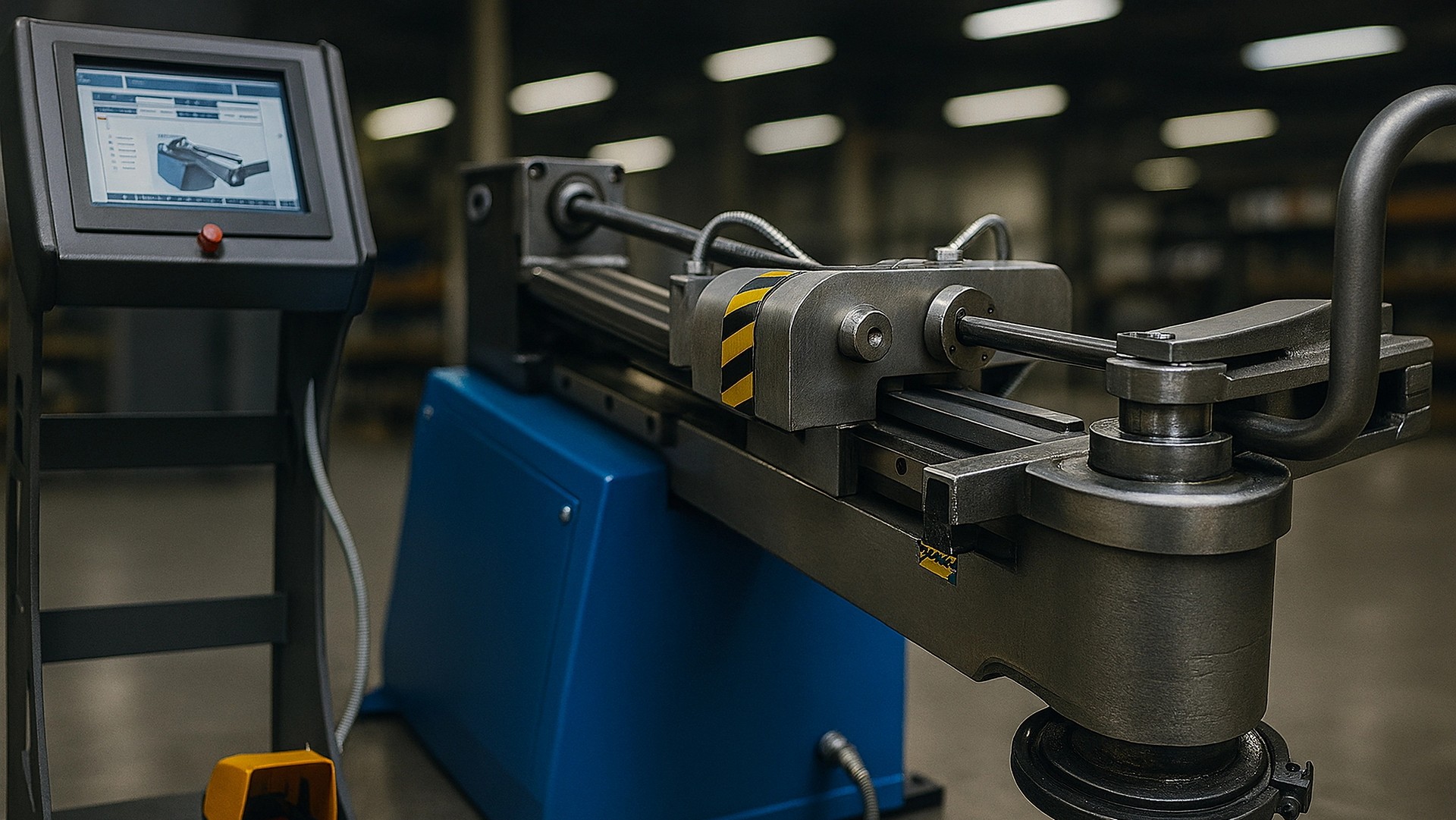

В ручных и простых механических схемах результат заметно зависит от навыка оператора, партии металла и повторяемости прижима. На первой детали угол может попасть в допуск, а в серии начнётся разъезд по радиусу, длинам между гибами или ориентации плоскостей. ЧПУ-цикл снижает этот разброс: подача, поворот заготовки, угол гиба и последовательность операций задаются программой, а оснастка удерживает сечение в выбранном режиме.
Такой подход особенно важен для серийных трубных узлов, поручней, рам, защитных дуг и деталей под сборочный кондуктор. Если поверхность остаётся видимой, заранее согласуем допустимые следы от прижима и выбираем режим, который сохраняет внешний вид детали.
Когда нужны услуги трубогиба с ЧПУ
Услуги трубогиба с ЧПУ нужны, когда деталь должна повторяться в партии без ручной подгонки: рамы, дуги, поручни, трубные узлы, элементы под кондуктор и детали с несколькими плоскостями изгиба.
Где используется ЧПУ-гибка труб в производстве и строительстве
- Серийные рамы, обвязки и трубные узлы для технологического, торгового и пищевого оборудования.
- Каркасы, стойки, дуги, пространственные элементы и лёгкие металлоконструкции.
- Поручни, ограждения, арочные детали и элементы, где важна посадка без подгонки на объекте.
- Компоненты транспортной и машиностроительной сборки, где форма влияет на крепление, вибрации и зазоры.
- Трассы коммуникаций со сложной компоновкой и несколькими плоскостями изгиба.
Какие трубы и материалы можно гнуть на ЧПУ
Круглые, профильные и пространственные изгибы

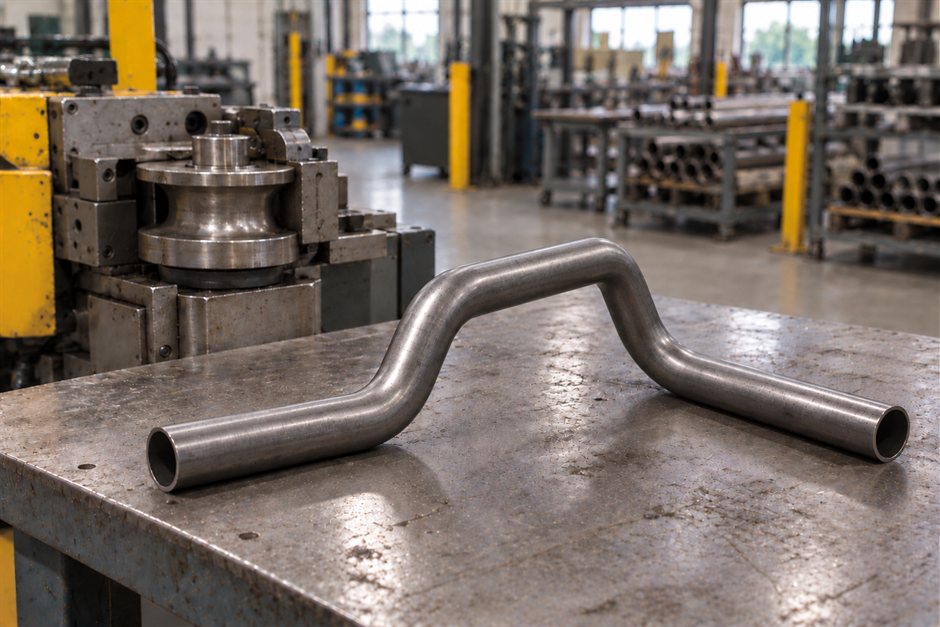

На станках с ЧПУ гнут круглые трубы, квадратный и прямоугольный профиль, а также детали с несколькими изгибами в разных плоскостях. Для пространственной гибки заготовка поворачивается между операциями на заданный угол, поэтому контур получается без наборных сегментов и лишних сварных стыков.
Для стабильной геометрии важно заранее определить базовые размеры: от какой точки измеряется радиус, какие прямые участки нужны под зажим, где расположены плоскости изгиба и по каким поверхностям будет идти контроль.
Подходящие металлы и сечения
- Углеродистая и легированная сталь — для рам, кронштейнов, технических узлов и металлоконструкций.
- гибка труб из нержавеющей стали — для деталей с повышенными требованиями к поверхности и аккуратности радиуса.
- гибка алюминиевых труб, медь и латунь — материалы, чувствительные к следам прижима, трещинам и локальным вмятинам.
- Тонкостенные трубы и малые радиусы требуют более строгого подбора оснастки, поддержки сечения и пробной настройки.
Дорновая и бездорновая гибка

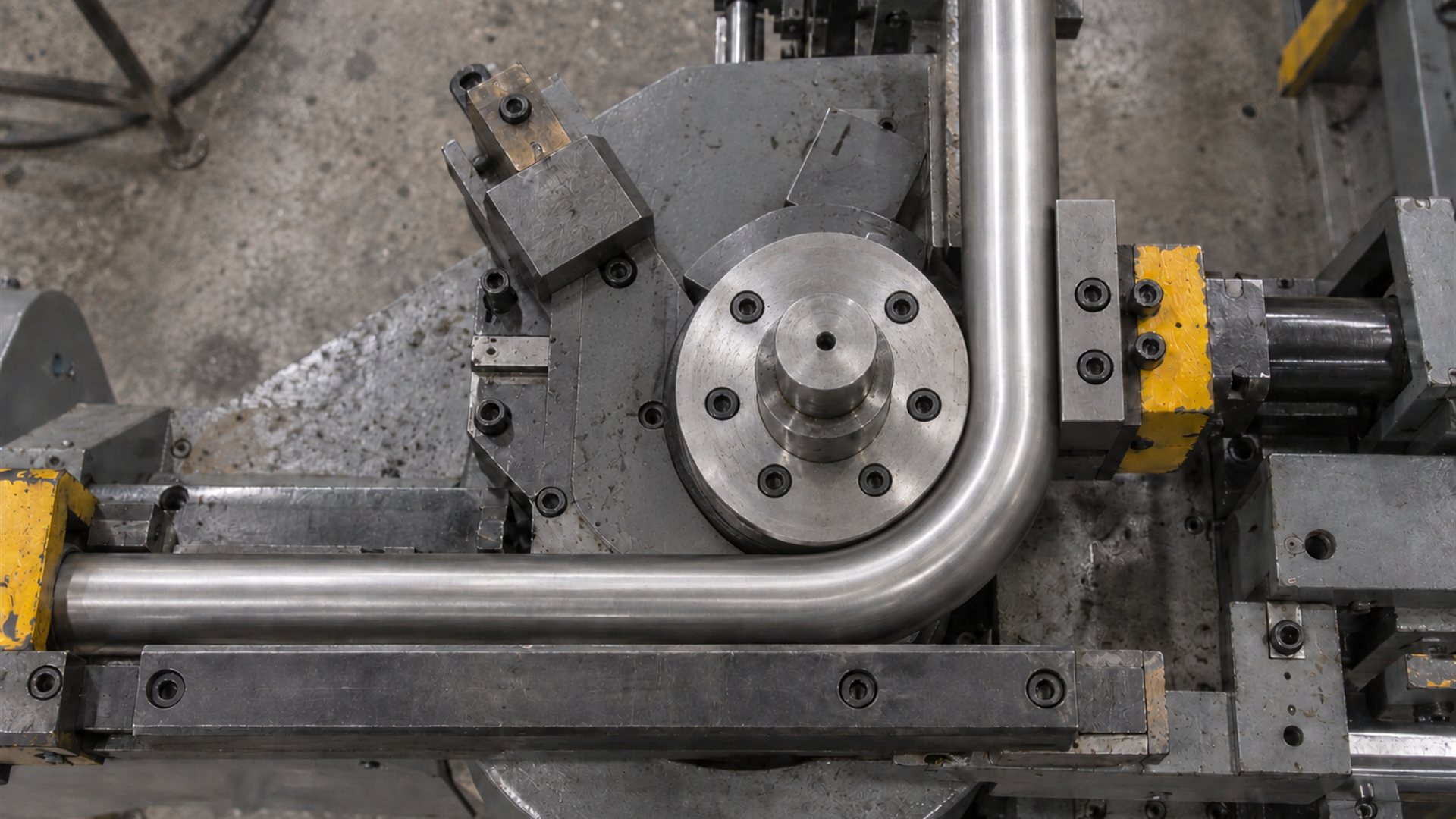

Дорновая ЧПУ-гибка нужна там, где малый радиус, тонкая стенка или жёсткие требования к форме сечения повышают риск овальности, тонения стенки и складок на внутренней стороне. Дорн поддерживает трубу изнутри, а прижим и направляющие помогают удержать кромку на радиусе.
Бездорновой вариант подходит для более спокойных радиусов, толстостенных труб и деталей, где допустим упрощённый контроль сечения. Выбор технологии привязываем к чертежу, материалу, радиусу, партии и критериям приёмки.
Ограничения ЧПУ-гибки: радиус, стенка и оснастка
Что нужно проверить до запуска
Даже на ЧПУ-станке геометрия зависит от материала, толщины стенки, радиуса, длины прямых участков и наличия оснастки под конкретный диаметр или профиль. Если труба тонкая, радиус малый или деталь имеет несколько близко расположенных гибов, сначала проверяем возможность зажима, порядок операций и риск столкновения детали с оборудованием.
Для серии желательно согласовать пробную деталь. Она показывает фактическое пружинение, следы от прижима, овальность и удобство последующей сборки. После утверждения образца программа и контрольные параметры фиксируются для партии.
Когда нужен отдельный технологический подбор
- малый радиус относительно диаметра или стороны профиля;
- тонкая стенка, нержавеющая сталь, алюминий, медь или латунь;
- несколько гибов рядом, короткие прямые участки под зажим;
- переходы между плоскостями и сложная пространственная геометрия;
- деталь остаётся на виду, поэтому критичны царапины, риски и следы матрицы;
- партия должна повторяться без подгонки в кондукторе или на объекте.
Что указать для расчёта гибки труб на ЧПУ
| Данные для расчёта | Зачем это нужно | Что уточняем перед запуском |
|---|---|---|
| Материал трубы | Влияет на пружинение, риск трещин, следы от прижима и подбор режима. | Марку стали или сплава, состояние поверхности, наличие покрытия. |
| Диаметр или сечение профиля | Определяет совместимость с матрицей, дорном, роликами и зажимом. | Наружный размер, форму сечения, ориентацию профиля при гибке. |
| Толщина стенки | Показывает риск овальности, складок и смятия на радиусе. | Фактическую толщину, допуск, необходимость внутренней поддержки. |
| Радиус, угол и количество гибов | Формируют программу, последовательность операций и требования к контролю. | Внутренний или наружный радиус задан в чертеже, где стоят контрольные базы. |
| Длины прямых участков | Нужны для зажима, базирования и сохранения размера между гибами. | Минимальные прямые участки до первого гиба, между гибами и после последнего гиба. |
| Плоскости изгиба | Влияют на 3D-геометрию, поворот заготовки и накопление погрешности. | Развёртку, 3D-модель, эскиз с ориентацией изгибов или образец. |
| Количество деталей | Определяет переналадку, целесообразность пробного образца и стоимость единицы. | Единичная деталь, опытная партия или регулярная серия. |
| Требования к приёмке | Позволяют заранее согласовать, что именно считается годной деталью. | Допуски по углам, радиусу, овальности, поверхности и посадке в сборку. |
Преимущества гибки труб на станках с ЧПУ

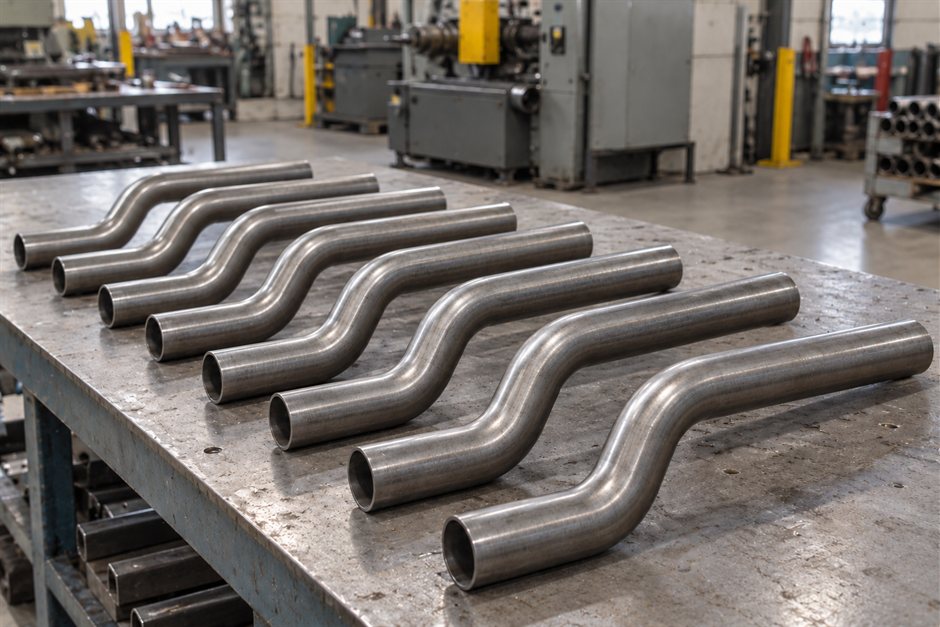

Повторяемость геометрии в серии
ЧПУ-гибка помогает удерживать одинаковую траекторию, угол, радиус и расстояние между гибами от детали к детали. Для серийных изделий это снижает объём ручной доводки, упрощает сборку по шаблону и уменьшает риск брака на последних этапах производства.
Сложные формы одной установкой
Последовательность изгибов можно выполнить по программе с поворотом заготовки между операциями. Это полезно для трубных узлов, рам и пространственных деталей, где сварка из отдельных сегментов увеличила бы число стыков и погрешность формы.
Измеримый контроль результата
Типовые дефекты при гибке — овальность, морщины, смятие кромки, уход радиуса и следы от прижима. Для ответственных деталей критерии контроля можно формализовать: овальность = (Dmax − Dmin) / Dном × 100%, δR = |Rфакт − Rном| / Rном × 100%. Эти значения помогают принимать партию по понятным признакам, а не по визуальному впечатлению.
Как мы выполняем ЧПУ-гибку труб в МСК МЕТАЛЛ
Обработка по чертежам, моделям и эскизам
Работаем по ТЗ, чертежам, 3D-моделям, эскизам и образцам. Перед запуском уточняем базирование, плоскости изгиба, контрольные размеры и требования к поверхности. Технолог переводит исходные данные в программу, подбирает оснастку и задаёт компенсацию пружинения.
Индивидуальные и серийные партии
Берём единичные детали, опытные партии и серийные заказы. Для повторных запусков фиксируем программу, оснастку, контрольные базы и требования к приёмке, чтобы новая партия не уходила по углам, радиусам и посадочным размерам.
Этапы работы — от заявки до отгрузки
- Уточнение исходных данных — принимаем чертёж, эскиз, модель или описание задачи.
- Выбор технологии — определяем дорн/без дорна, оснастку, последовательность гибов и контрольные базы.
- Пробная деталь — при необходимости делаем образец и согласуем его как эталон партии.
- Запуск партии — выполняем ЧПУ-цикл с контролем стабильности прижима, подачи и поворота.
- Контроль — проверяем углы, радиусы, овальность, прямые участки и требования к поверхности.
- Отгрузка — упаковываем, маркируем и передаём заказ на объект или в транспортную компанию.
Сколько стоит гибка труб на ЧПУ
Что влияет на стоимость
- Количество гибов, сложность траектории и переходы между плоскостями.
- Радиус гиба, толщина стенки и требования к сохранению формы сечения.
- Материал, состояние поверхности и допустимые следы от оснастки.
- Необходимость дорна, специальной матрицы, пробной детали или расширенного контроля.
- Объём партии, повторяемость заказа и время переналадки оборудования.
Как рассчитать сроки и цену
Пришлите параметры трубы, чертёж или эскиз, количество деталей и требования к точности. Мы проверим применимость ЧПУ-гибки, уточним оснастку, порядок операций и критерии приёмки, после чего рассчитаем стоимость и срок. Для сложной геометрии или жёстких допусков предложим пробную деталь перед запуском партии.
Почему клиенты выбирают МСК МЕТАЛЛ
Технология под задачу, материал и серию
Для ЧПУ-гибки важно связать чертёж, материал, оснастку и контроль. Мы заранее определяем, где достаточно бездорновой схемы, где нужен дорн, какие прямые участки оставить под зажим и какие параметры проверять после гибки.
Понятные критерии качества до запуска
Согласуем приёмку до производства: углы, радиусы, овальность, поверхность, посадочные размеры и допустимые отклонения. Такой порядок снижает риск споров при получении заказа и помогает сразу готовить деталь под сборку.
МСК МЕТАЛЛ выполняет гибку труб на ЧПУ в Москве и Московской области по чертежам, эскизам, образцам и техническим заданиям. Отправьте параметры трубы, количество деталей и требования к приёмке — проверим технологию, рассчитаем стоимость и срок.
