На тонкостенной трубе ошибка в зоне гиба быстро становится браком: сечение уходит в овал, на внутреннем радиусе появляются складки, кромку может смять, наружная стенка получает лишнее тонение. При дорновой гибке труба поддерживается изнутри, но качество зависит от всей настройки процесса. Мы подбираем дорн и матрицу под радиус, выставляем прижим и направляющие, контролируем смазку и стабильность подачи; если задача относится к гибке тонкостенных труб, заранее согласуем измеряемые критерии качества и проверяем их на пробной детали или первой партии.
Когда нужна дорновая гибка труб
Что происходит с трубой на малом радиусе
Чем меньше радиус и тоньше стенка, тем выше нагрузка на сечение. Наружная сторона растягивается и тонится, внутренняя сжимается и может дать складку, а круглая труба теряет форму. Дорн работает как внутренняя опора в зоне пластической деформации: он поддерживает стенку в момент прохода через матрицу и снижает риск овальности, подлома и смятия.
Гибка труб с дорном: отличие от гибки без внутренней поддержки
При гибке труб с дорном внутрь заготовки вводится опора, которая работает в зоне изгиба и удерживает сечение, пока труба проходит матрицу. При гибке без внутренней поддержки труба опирается только на наружную оснастку, поэтому на тонкой стенке и малом радиусе быстрее появляются овал, складка или подлом. Разница особенно заметна на деталях, которые должны войти в сборку без подгонки или остаться видимыми после монтажа.
Дорн обязателен, когда геометрия после изгиба влияет на сборку, внешний вид или ресурс детали. Чаще всего это тонкостенные трубы, малые радиусы, видимые элементы, контуры с последующей сваркой, трубные трассы и изделия, где важно сохранить проходное сечение. Без внутренней поддержки обычно проявляются:
- овальность и подлом по линии гиба;
- морщины на внутреннем радиусе;
- смятие кромки и следы прижима на видимой поверхности;
- локальное тонение стенки на наружной стороне;
- разброс геометрии между деталями в партии.
Если требования к сечению строгие, дорновую гибку лучше закладывать в технологию сразу, до запуска партии.
Когда можно рассмотреть гибку без дорна
Дорн нужен не для каждой трубы. При большой толщине стенки, крупном радиусе и невысоких требованиях к овальности иногда достаточно гибки без внутренней поддержки — на подходящем трубогибочном оборудовании, с настройкой радиуса, прижима и контроля геометрии. Такое решение можно принимать только после проверки материала, диаметра, стенки, радиуса и требований к приёмке. Если риск деформации заметный, экономия на дорне обычно возвращается браком, подгонкой или переделкой.
Критерии контроля для тонкостенной трубы
Чтобы приёмка была прозрачной, критерии лучше фиксировать в ТЗ. Два рабочих показателя:
- овальность = (Dmax − Dmin) / Dном × 100% — показывает, насколько круглая труба изменила форму в зоне гиба;
- δt = (tном − tmin) / tном × 100% — отражает тонение стенки на наружном радиусе, если оно критично для прочности или ресурса.
Контроль выполняется по согласованным точкам замера. Для серийных деталей важно удерживать стабильность партии и не доводить каждую заготовку вручную после гибки.
Что указать для расчёта гибки с дорном
Чем точнее входные данные, тем меньше риск неверно выбрать оснастку и получить смещение по радиусу, углу или прямым участкам.
| Параметр | Зачем нужен | Риск при отсутствии данных |
|---|---|---|
| Материал трубы | Определяет пружинение, риск складок и режим гибки | Радиус и угол могут отличаться от расчётных после снятия нагрузки |
| Наружный диаметр и толщина стенки | По ним подбирается дорн, матрица и прижим | Появляется овальность, подлом или следы от оснастки |
| Радиус и угол изгиба | Показывают нагрузку на сечение и требования к настройке | Малый радиус без корректного режима даст складку или тонение |
| Длины прямых участков | Нужны для зажима, базирования и последующей сборки | Деталь может не встать в узел или потребует подрезки |
| Количество деталей | Влияет на настройку, пробную деталь и контроль партии | Для серии не будет заранее зафиксирован стабильный режим |
| Требования к поверхности и овальности | Помогают согласовать критерии приёмки до запуска | На выдаче возникнет спор по допустимым следам и геометрии |
Преимущества дорновой гибки для проекта
Сохранение сечения без заломов
Дорн поддерживает трубу изнутри в самой нагруженной зоне. При корректном подборе оснастки это снижает риск овальности, складки на внутреннем радиусе и сплющивания кромки. Для трубопроводов, видимых конструкций и деталей под сборку это влияет на внешний вид, проходное сечение и посадку в узле.
Точность и повторяемость формы
При серийной гибке важно, чтобы первая и последняя деталь совпадали по базовым размерам. Мы фиксируем программу, оснастку и контрольные точки, проверяем первую деталь и удерживаем геометрию в пределах согласованных требований. Это снижает риск расхождения деталей при монтаже или сборке.
Сохранение ресурса трубы
Грубая деформация ослабляет участок гиба: появляются зоны с лишним растяжением, складкой или микроповреждением поверхности. Дорновая схема помогает держать деформацию управляемой и уменьшает необходимость исправлять геометрию сваркой, подгонкой или декоративной отделкой.
Где применяется дорновая гибка труб
Дорновую гибку выбирают для деталей, у которых после изгиба должно сохраниться предсказуемое сечение. Особенно это важно там, где труба работает в составе узла, проходит приёмку по геометрии или остаётся видимой после монтажа.
Архитектура и интерьер — поручни, перила, стойки, декоративные элементы с чистой поверхностью.
Производство — трубные контуры, рамы, защитные дуги и элементы, которые должны повторяться в серии.
Машиностроение — магистрали, трубные элементы и заготовки, где дефект гиба влияет на ресурс.
Инженерные сети — участки с ограниченным пространством монтажа и точной привязкой к месту.
Как устроена дорновая гибка на производстве

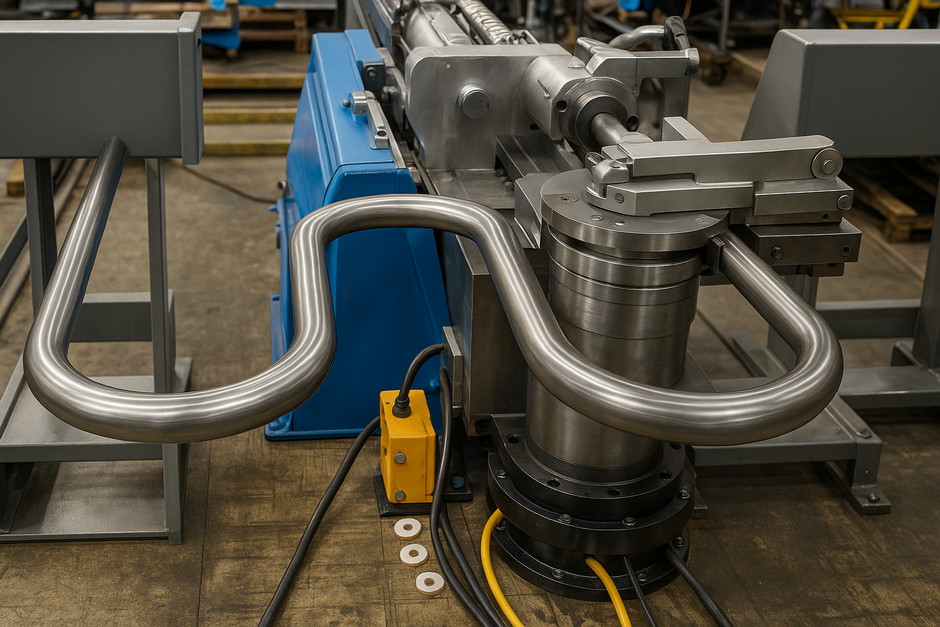

Как работает дорновый трубогиб
Труба базируется и фиксируется, затем в неё вводится дорн нужного типа: цельный, шариковый или другой вариант под задачу. Положение дорна, прижим, направляющие и смазка настраиваются под материал, стенку и радиус. Матрица формирует изгиб, а внутренняя опора удерживает сечение в зоне деформации.

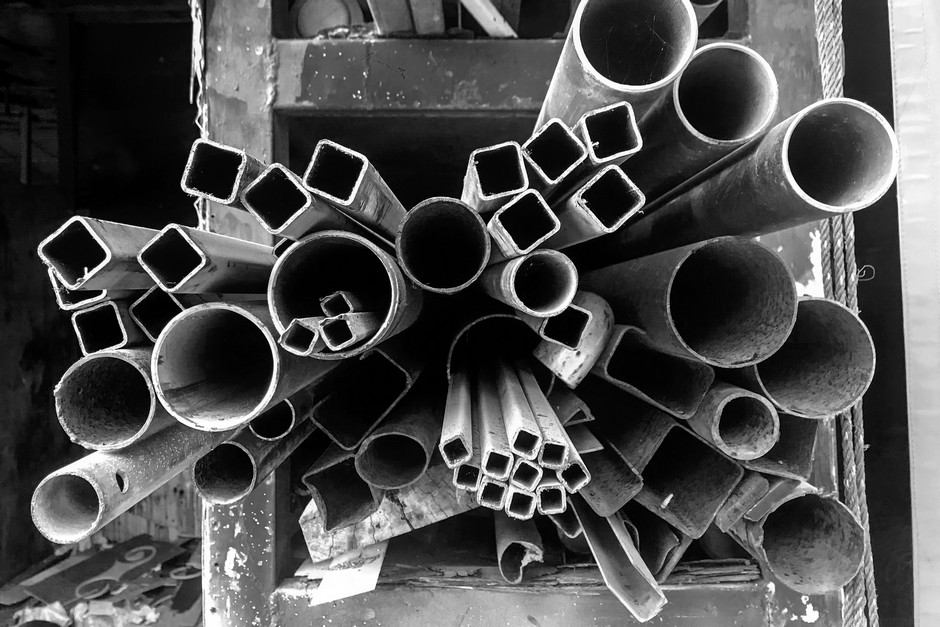

Какие трубы подходят для дорновой гибки
Работаем с трубами из стали, нержавеющей стали, алюминия, меди и латуни. Возможность гибки зависит от фактического диаметра, толщины стенки, радиуса, состояния материала, длины прямых участков и доступной оснастки. Если у детали малый радиус, короткие прямые или жёсткие требования к поверхности, возможность гибки лучше подтвердить до запуска партии. При пограничных параметрах начинаем с пробной детали и фиксируем эталон для серии.

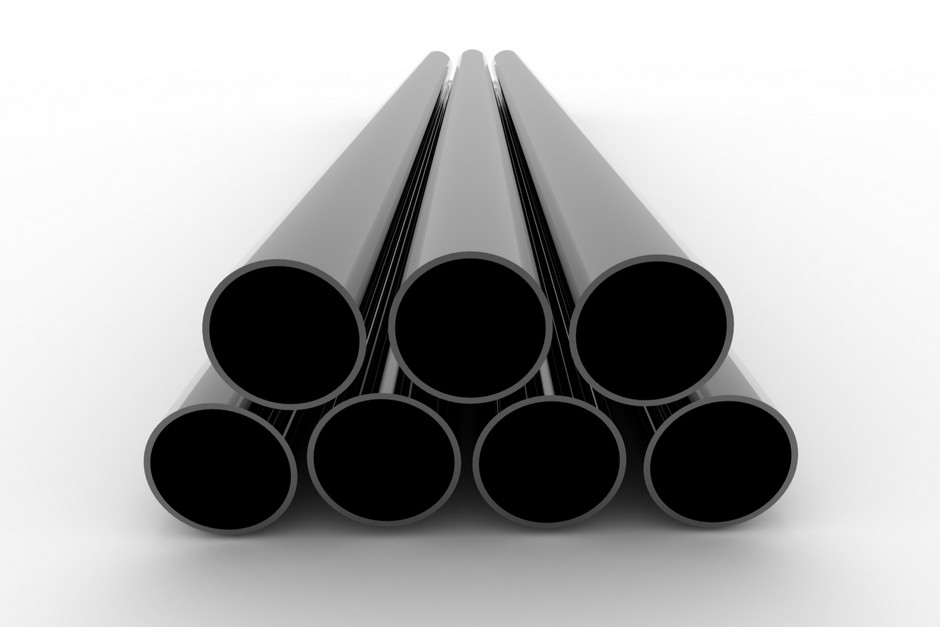

Как радиус и материал влияют на результат
Одинаковый радиус на разных материалах ведёт себя по-разному: меняется пружинение, склонность к складкам и тонение на наружной стороне. Поэтому технологию подбирают по комбинации «материал — диаметр — стенка — радиус», с учётом требований к поверхности и контрольным размерам.

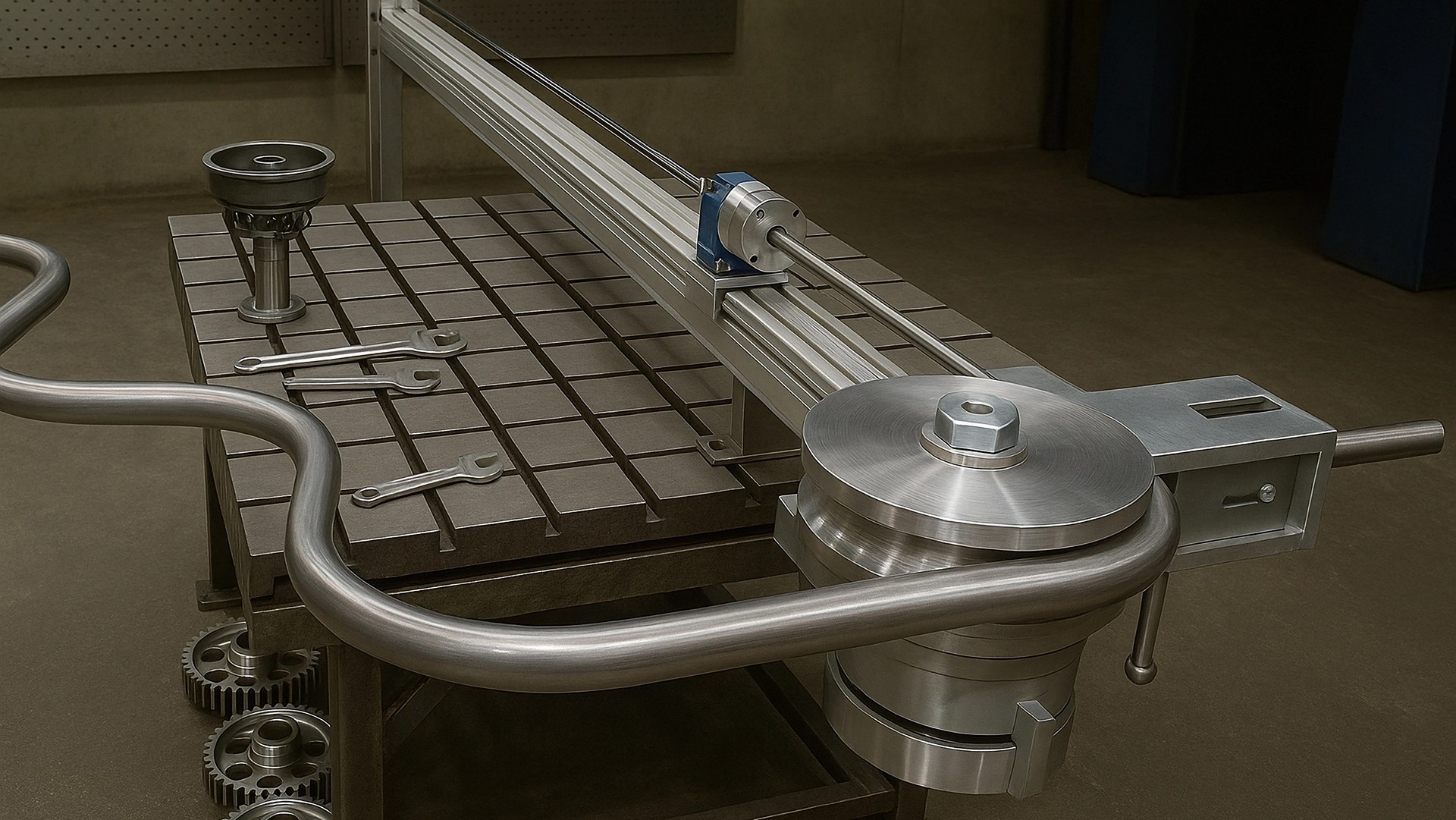

Услуги дорнового трубогиба от МСК МЕТАЛЛ
Гибка труб с дорном по чертежам и шаблонам
Работаем по чертежам, моделям, шаблонам и эскизам. Если исходные данные неполные, уточняем базирование, плоскости гиба, длины прямых участков и точки контроля. Так приёмка проходит по заранее понятным размерам, без разных трактовок готовой детали.
Дорновая гибка труб в Москве: производство и отгрузка
Принимаем заказы по Москве и области, работаем с единичными деталями, опытными образцами и партиями. Отгрузку подбираем под задачу: самовывоз, транспортная компания или доставка нашей логистикой. Если поверхность критична, заранее согласуем упаковку и защиту от контакта между деталями.
Единичные детали и серии с повторяемостью
Для единичной детали важно попасть в геометрию с первого запуска. Для серии важнее стабильный режим: программа, оснастка и контрольные параметры фиксируются после проверки первой детали. Такой подход уменьшает разброс между партиями и снижает риск доработок на сборке.
Если нужен общий маршрут работ по категории, смотрите гибку труб — подскажем, где дорн обязателен, а где достаточно более простого способа без потери требований к детали.
Как заказать дорновую гибку труб
Что нужно для расчёта и запуска
Для расчёта пришлите чертёж, модель, эскиз или описание детали. В заявке желательно указать материал, наружный диаметр, толщину стенки, радиус и угол изгиба, длины прямых участков, количество деталей и требования к поверхности. Если данных не хватает, уточним их до запуска, чтобы спорные вопросы не ушли на этап приёмки.
Сроки, стоимость и логистика
Срок зависит от оснастки, сложности радиуса, количества гибов и объёма партии. На стоимость влияет материал, диаметр и стенка трубы, радиус, угол, количество гибов, объём партии, требования к поверхности и необходимость пробной детали. Дорновая гибка обычно дороже простой гибки без внутренней поддержки, потому что требует подбора дорна, точной настройки оснастки и проверки первой детали по геометрии. Расчёт корректнее делать по чертежу, эскизу или ТЗ.
Почему важна производственная настройка
В дорновой гибке результат зависит от всей настройки процесса: вылета внутренней опоры, прижима, направляющих, смазки, последовательности операций и контрольных замеров. Ошибка в настройке даёт деталь, которая не проходит приёмку или не встаёт в сборку, поэтому процесс строится вокруг управляемых параметров.
Почему доверяют МСК МЕТАЛЛ
Оборудование, оснастка и контроль
Дорновая гибка требует стабильной настройки и подходящей оснастки. Мы подбираем режим под материал, радиус и стенку, фиксируем параметры на партии и контролируем геометрию по ТЗ. Если важна автоматизация траектории и повторяемость, отдельные задачи ведём через гибку труб на ЧПУ.
Понятный расчёт до запуска
Стоимость и срок считаем по параметрам трубы, радиусу, количеству гибов, требованиям к поверхности и объёму. До начала работ согласуем технологию, критерии приёмки и спорные размеры, чтобы расчёт сохранял привязку к исходным данным.
Повторяемость как измеряемый результат
Геометрию нужно подтверждать замерами; визуальной оценки для ответственной детали недостаточно. Для ответственных деталей фиксируем контрольные точки, проверяем первую деталь и удерживаем параметры партии в согласованных допусках. Если критичны овальность и тонение, эти показатели лучше включить в ТЗ до запуска.
МСК МЕТАЛЛ — дорновая гибка труб под чертёж, эскиз или техническое задание. Отправьте параметры трубы и схему детали: проверим применимость дорна, согласуем критерии контроля и подготовим расчёт по срокам и стоимости.
