Алюминиевый профиль и труба при гибке чувствительны к овальности, следам от прижимов, пружинению и складкам на внутренней дуге. На тонкой стенке, малом радиусе и видимых деталях под окраску этот риск становится критичным. В «МСК МЕТАЛЛ» подбираем оснастку под сплав, стенку и форму сечения, используем внутреннюю поддержку для сложных радиусов и проверяем результат по радиусу, плоскости, поверхности и размерам в зоне гиба.
Гибка алюминиевого профиля и труб: какие задачи решает услуга
Из алюминиевого профиля и труб формируют дуги, радиусы и пространственные траектории без сегментной сборки и лишних стыков. Такие детали заказывают для ограждений, каркасов, декоративных элементов, интерьерных конструкций, технологических трасс, узлов оборудования и изделий с точными посадочными размерами.
Почему алюминий удобен для гнутых деталей
Алюминий выбирают для гнутых деталей из-за сочетания массы, стойкости и внешнего вида:
- малый вес — проще монтаж, перевозка и работа с крупными элементами;
- коррозионная стойкость — подходит для влажных зон, улицы и открытых конструкций;
- пластичность — помогает формировать радиусы и дуги при корректном подборе режима;
- аккуратная поверхность — нужна для деталей под покраску, анодирование и видимый монтаж.
Чем гибка алюминия отличается от стали и меди
У алюминиевых сплавов заметно пружинение после снятия нагрузки, поэтому угол и радиус требуют компенсации в настройке. Поверхность мягче, чем у стали, а тонкая стенка быстрее уходит в овальность. Стабильный результат требует чистой оснастки, корректной поддержки стенки и контроля размеров именно в зоне изгиба.
Когда выгодна гибка алюминия на заказ
Производственная гибка оправдана, когда деталь должна совпасть с чертежом и нормально встать в сборку:
- требуются дуги и радиусы под конкретную конструкцию;
- партия должна повторяться от первой детали до последней;
- поверхность остаётся видимой после монтажа;
- есть ограничения по габаритам, плоскости, радиусам и месту установки.
Технологии и оборудование для гибки алюминиевого профиля и труб
Стабильный радиус начинается с правильного маршрута операции: выбора трубогиба, оснастки, последовательности гибов и контрольных точек. Для серийных деталей и сложной геометрии подходит высокоточная гибка: программа удерживает повторяемость углов, радиусов и расстояний между гибами.
ЧПУ-гибка: повторяемость радиуса и угла
ЧПУ полезна для серий и деталей с несколькими гибами. В программе фиксируем углы, повороты, расстояния и последовательность операций, затем проверяем партию по контрольным размерам. Так уменьшается разброс между деталями и упрощается последующая сборка.
Дорновая и бездорновая гибка
Если радиус близок к диаметру, а стенка тонкая, внутренняя поддержка защищает сечение от смятия и складок. В таких случаях используем дорновую гибку. При больших радиусах, более толстой стенке и умеренных требованиях к форме сечения может быть достаточно бездорновой технологии.

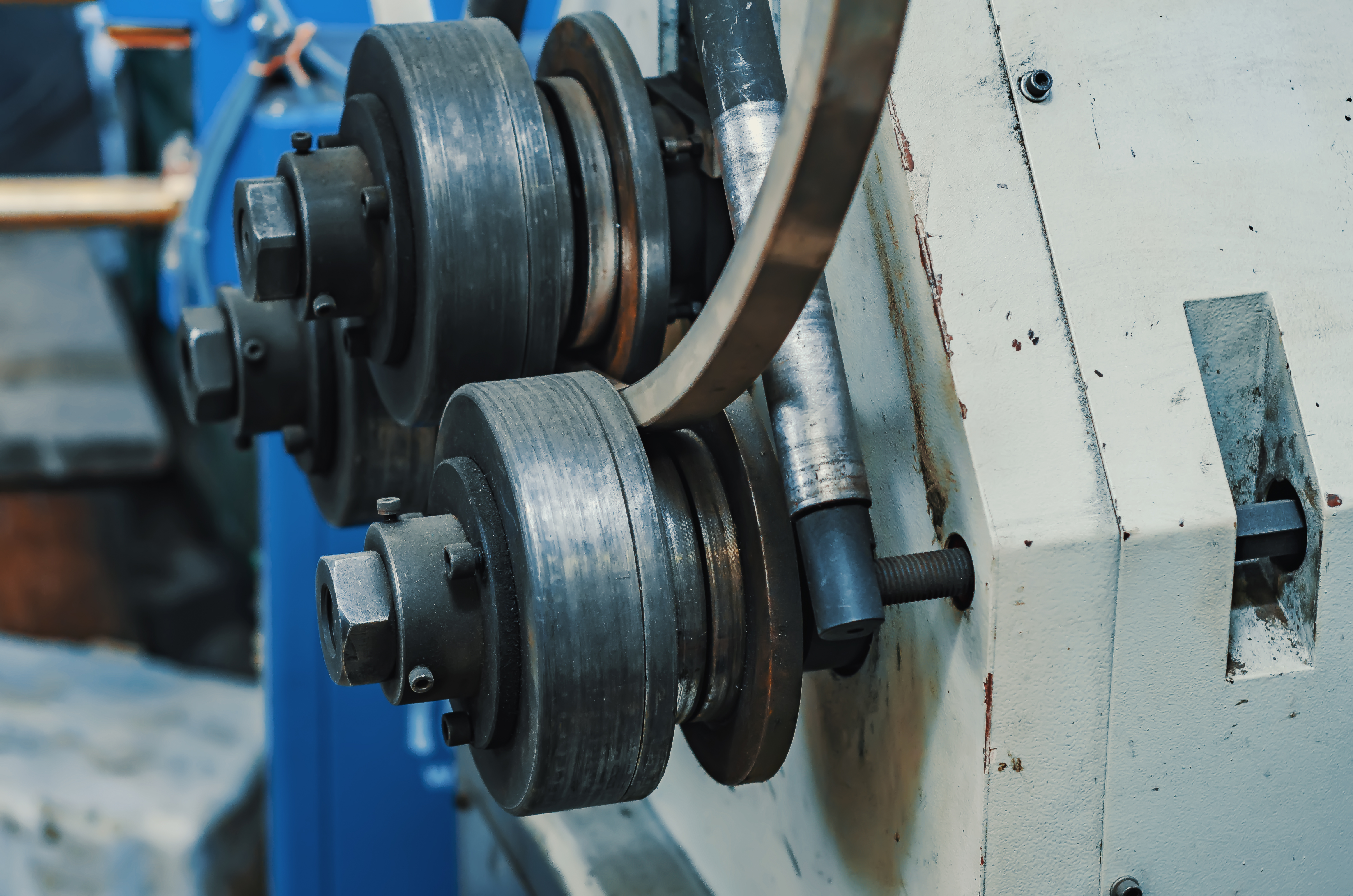

Контроль радиуса и формы сечения
У алюминия угол гиба нужно проверять вместе с формой сечения. Овальность считают по формуле: (Dmax − Dmin) / Dном × 100%. Dmax и Dmin снимают на одном сечении в зоне изгиба, Dном берут из чертежа или задания. Для точной сборки допустимую овальность и метод контроля лучше согласовать до запуска.
Какие алюминиевые профили и трубы можно гнуть
На технологичность влияют сплав, состояние металла, толщина стенки, форма сечения, покрытие, радиус и требования к внешнему виду после гибки. Один и тот же размер заготовки может вести себя по-разному из-за состояния металла и геометрии профиля.
Профиль, круглая труба и сложные сечения
Для расчёта подойдут стандартный профиль, прямоугольное или квадратное сечение, а также круглая труба для каркаса, ограждения, декоративной или технической конструкции.
Для профильных сечений отдельно оцениваем риск скручивания, местного смятия и следов от оснастки. По прямоугольной или квадратной трубе лучше заранее указать ориентацию сечения в гибе и сторону, на которой поверхность должна остаться чистой.
Для круглых заготовок отдельно оцениваем диаметр, толщину стенки и допустимую овальность: гибка алюминиевой трубы на малом радиусе требует более аккуратной поддержки сечения, чем работа с жёсткой толстостенной деталью.
В заявках такую операцию иногда называют гнутьём алюминиевого профиля; для расчёта всё равно нужны радиус, сечение, стенка, сплав и требования к поверхности.
Сплав и состояние металла
- 6060/6063 — часто хорошо ведут себя на холодной гибке при корректном радиусе и поддержке;
- 6082 — прочнее, поэтому обычно требует более осторожного выбора радиуса;
- 5083 — используется для стойких конструкций; режим подбирают по стенке и геометрии.
Марка сплава и состояние поставки влияют на пружинение, риск трещин и итоговый радиус. Если эти данные известны, их стоит передать вместе с чертежом.
Тонкостенные трубы и профиль
Тонкая стенка даёт лёгкую аккуратную деталь, но повышает риск овальности, складок и следов от прижима. Для таких задач часто нужна технология для тонкостенных труб с внутренней поддержкой и более строгим контролем поверхности.
Для толстостенных заготовок вариантов больше, однако метод выбирают по радиусу, требуемой точности и состоянию наружной поверхности.
| Что указать для расчёта | Зачем это нужно | На что влияет |
|---|---|---|
| Тип заготовки: профиль, круглая труба, квадрат, прямоугольник | Чтобы подобрать оснастку и понять риск смятия или скручивания | Метод гибки, стоимость подготовки, контроль формы сечения |
| Размер сечения и толщина стенки | Эти параметры определяют жёсткость детали и допустимый радиус | Радиус, овальность, необходимость внутренней поддержки |
| Марка сплава и состояние металла | Разные сплавы по-разному пружинят и ведут себя на малом радиусе | Настройка режима, риск трещин, точность повторяемости |
| Радиус, угол, количество гибов и расстояния между ними | По этим данным строится маршрут операции | Срок, сложность, возможность ЧПУ-гибки или вальцовки |
| Требования к поверхности и видимой стороне | Для окраски, анодирования и открытого монтажа нужно заранее учитывать следы от оснастки | Выбор защиты поверхности, контроль прижимов, упаковка |
| Количество деталей и требования к приёмке | Для серии заранее фиксируем контрольные точки | Цена партии, повторяемость, схема контроля и маркировка |
Преимущества гибки алюминиевого профиля и труб на заказ
Производственная гибка даёт готовую геометрию без лишней подгонки на объекте. Для видимых конструкций, серийных деталей и изделий под сборку отклонение по радиусу сразу превращается в проблему монтажа.
Цельная геометрия без сегментных вставок
Гнутая заготовка сохраняет аккуратный внешний вид и предсказуемую геометрию. Вместо набора коротких сегментов заказчик получает готовую дугу с согласованным радиусом и контрольными размерами.
Меньше операций при сборке и отделке
Выдержанные радиусы, углы и расстояния сокращают объём подгонки, правки и повторной разметки. На партиях эффект заметен быстрее: одинаковые детали занимают своё место в конструкции без ручной доводки каждой позиции.
Повторяемость в серии и стабильные размеры
Для серийного заказа критична стабильность всей партии: удачный образец сам по себе не гарантирует одинаковый результат на остальных позициях. Маршрут операции, оснастка и контрольные точки удерживают геометрию от образца до последней детали.
Как выполняется гибка алюминиевых деталей в «МСК МЕТАЛЛ»
Процесс выстраиваем так, чтобы до запуска были понятны исходные данные, технологические ограничения и критерии приёмки. Это уменьшает риск переделок и ускоряет расчёт.
Работа по чертежу, файлу из САПР или эскизу
Для расчёта подойдёт чертёж с радиусами, углами и контрольными размерами. Если файла нет, отправьте аккуратный эскиз с размерами, материалом и количеством. Отдельно желательно отметить видимую сторону детали и требования к поверхности.
Этапы: расчёт, запуск, контроль, отгрузка
- Получаем исходные данные и уточняем требования к приёмке.
- Подбираем технологию и оснастку под сплав, стенку и радиус.
- Согласуем контрольные параметры; для сложных партий изготавливаем образец.
- Запускаем партию и проверяем геометрию по согласованным точкам.
- Упаковываем детали и готовим их к отгрузке или передаче заказчику.
Контроль: радиус, овальность, плоскость, поверхность
Проверяем то, что влияет на сборку и внешний вид: радиус, угол, овальность, увод плоскости, совпадение контрольных размеров и состояние поверхности. Для ответственных деталей фиксируем требования до запуска, чтобы результат был проверяемым.
Сколько стоит гибка алюминиевого профиля и труб
Что влияет на стоимость
- тип заготовки: профиль, круглая труба, квадратное или прямоугольное сечение;
- размер, толщина стенки, марка сплава и состояние металла;
- радиус, количество гибов, расстояния между гибами и требуемая плоскость;
- необходимость дорновой технологии, защиты поверхности или специальной оснастки;
- требования к овальности, повторяемости и контрольным размерам;
- количество деталей, срочность, упаковка и формат отгрузки.
Как быстро получить расчёт
Для точного расчёта нужны чертёж или эскиз, материал, размеры сечения, толщина стенки, радиус, количество деталей и требования к поверхности. Если деталь должна входить в сборку без подгонки, важно указать контрольные размеры и допустимые отклонения.
Серии, комплектация и отгрузка
Для партии заранее согласуем контрольные точки, маркировку и упаковку. Так на монтаж или сборку уходит комплект гнутых деталей, где позиции понятно различаются и проходят проверку по согласованной схеме.
Почему клиенты выбирают «МСК МЕТАЛЛ» для гибки алюминия
Подбор технологии под конкретную заготовку
Перед запуском оцениваем сплав, стенку, радиус, форму сечения и требования к поверхности. Для алюминиевого профиля это критично: одинаковая внешняя ширина ещё не означает одинаковое поведение при гибке.
Проверяемые контрольные параметры
В расчёте фиксируем, что именно нужно получить: радиус, угол, контрольные расстояния, овальность, плоскость, состояние поверхности. Заказчик понимает, по каким признакам принимать результат.
Сопровождение от расчёта до отгрузки
Передайте чертёж, эскиз или файл из САПР, чтобы согласовать требования к видимой поверхности, маркировке и упаковке. После гибки детали готовим к передаче в сборку, монтаж или дальнейшую обработку.
Нужно согнуть алюминиевый профиль или трубу по радиусу и сохранить геометрию для сборки? Отправьте чертёж, эскиз или файл из САПР — подберём технологию, оценим ограничения по радиусу и дадим расчёт под вашу конфигурацию.
Если нужны чистая поверхность, одинаковая партия, маркировка позиций или упаковка под перевозку, укажите эти требования сразу. Так расчёт станет точнее, а технология гибки будет ближе к реальным условиям монтажа и приёмки.
