Гибка круглой трубы на заказ с замером овальности

от 300 ₽ / гиб

Для точного расчёта стоимости пришлите нам чертёж, схему, эскиз или просто описание задачи — наши инженеры уточнят детали и помогут сформулировать техническое задание

Рассчитать стоимость

Отправьте заявку, и мы предложим Вам оптимальный вариант продукции высокого качества по доступной цене с быстрой доставкой

Удалить файлы

    Нажимая кнопку «Отправить», вы соглашаетесь с условиями политики конфиденциальности.

    Для точного расчёта стоимости пришлите нам чертёж, схему, эскиз или просто описание задачи — наши инженеры уточнят детали и помогут сформулировать техническое задание

    Минимальный заказ для юр. лиц от 20 000 ₽ Минимальный заказ для физ. лиц от 5 000 ₽
    Доставка в день оплаты Доставка в день оплаты

    Ценим ваше время и действуем без промедлений

    Отгрузка в отсрочку платежа Отгрузка в отсрочку платежа

    Доставляем сразу, оплачиваете когда удобно

    Оплата по факту получения Оплата по факту получения

    Доверие вместо предоплаты, честные отношения

    Передовое оборудование Передовое оборудование

    Точность, скорость и качество, на которые можно положиться

    Круглая стальная труба, согнутая по радиусу плавной дугой

    Сплюснутая на дуге круглая труба пропускает меньше расчётного, а тонкая стенка на малом радиусе идёт морщинами и складками. При пружинении угол расходится с чертежом: узел ведёт при сварке, и трубу срезают по месту. Поэтому технологию выбираем по металлу и размерам трубы с учётом радиуса, а запас на пружинение закладываем при наладке. Спорную деталь сначала гнём пробной, а на готовой дуге считаем овальность по крайним диаметрам.

    Гибку круглой трубы на заказ делаем в Москве: гнём дугу по заданному радиусу для единичных деталей и серий. Работаем по чертежу, а если его нет - по шаблону или эскизу с размерами.

    Гибка круглой трубы по радиусу: какой способ выбрать

    Радиус задаёт форму дуги и посадку в узел, а толщина стенки решает, выдержит ли сечение изгиб без сплющивания.

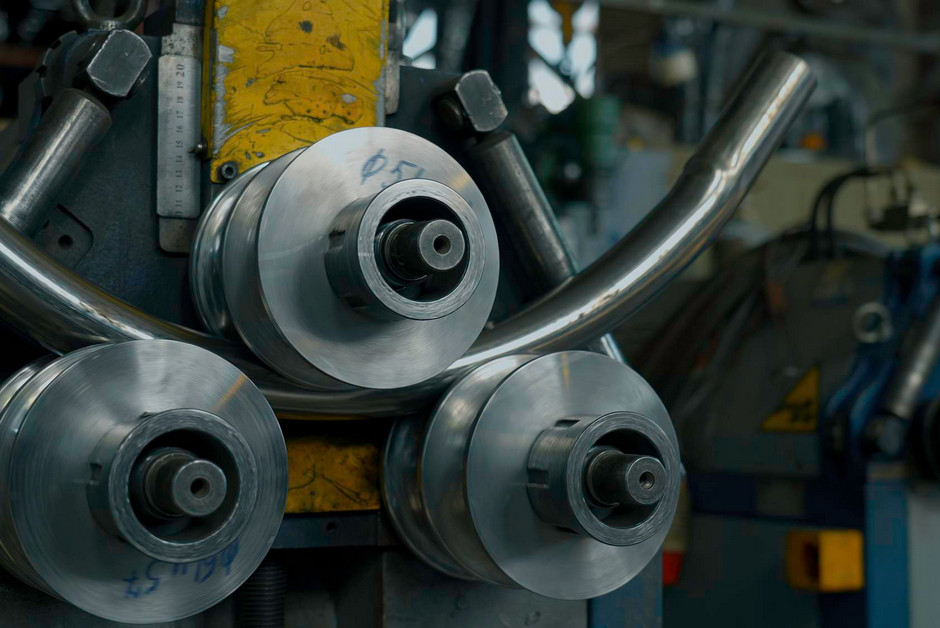

    Вальцовка круглой трубы на трёхвалковом станке

    Большой радиус и длинная дуга

    Пологую дугу получают вальцовкой, то есть прокаткой трубы по радиусу: трубу пропускают между валками, и она изгибается понемногу по всей длине, поэтому ни один участок дуги не перегнут сильнее соседних.

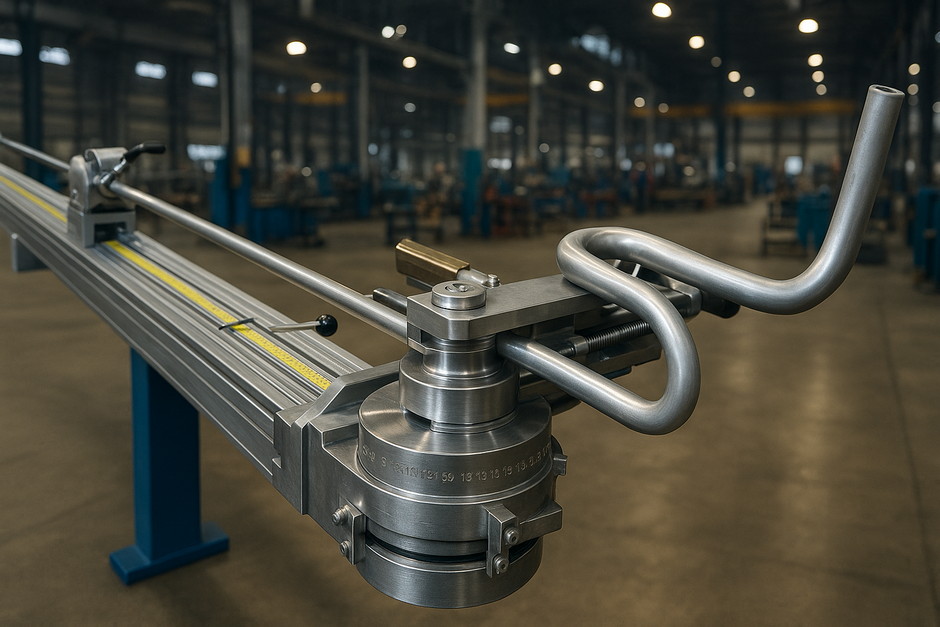

    Гибка круглой трубы на трубогибе с дорном

    Крутой изгиб тонкой стенки

    При крутом изгибе тонкая стенка проваливается внутрь, поэтому нужна дорновая гибка труб: дорн внутри трубы подпирает стенку в зоне гиба, пока оснастка задаёт радиус. Так сечение лучше держит круглую форму, а складок меньше.

    Изломы и резкие складки внутри дуги - брак. Для трубопроводных отводов ОСТ 36-42-81 допускает только пологие волны не выше толщины стенки и не более 10 мм; для вашей детали допуск задаёт чертёж.

    Партия одинаковых гнутых круглых труб с гибами в разных плоскостях

    Партии и детали в нескольких плоскостях

    Серию гнут автоматически с одной наладкой: первую деталь проверяем по чертежу, затем гнём остальные. Гибы в разных плоскостях задаёт программа, это ЧПУ-гибка труб.

    Радиусные трубы идут на арки и ограждения, на несущие конструкции и декор. В отоплении и кондиционировании гнутая труба в стеснённом месте сокращает число стыков.

    Гибка круглых труб из стали, нержавейки, алюминия и меди

    Сталь

    Конструкционную и легированную сталь гнём с оснасткой и прижимом под трубу: при тонкой стенке и тугой посадке права на ошибку мало.

    Нержавейка

    На блестящей поверхности заметны отпечатки оснастки, поэтому вид видимой детали оговариваем заранее; подробнее о гибке трубы из нержавейки.

    Алюминий и медь

    Мягкие металлы поддаются легче, зато сильный прижим оставляет вмятины. Режим подстраиваем под сплав и стенку; подробнее о гибке алюминиевых труб.

    Как принимаем гнутую трубу

    ПараметрСпособ проверкиЧем важен
    ОвальностьКрайние диаметры одного сечения дугиКруглая форма сечения и посадка в узел
    Радиус и уголВ местах, указанных на чертежеДуга повторяет чертёж
    Прямые концы и положение гибовОт оговорённых базУзел собирается без доводки
    ПоверхностьОсмотр мест касания с оснасткойВнешний вид деталей на виду, например ограждений и декора
    ПовторяемостьСравнение с первой одобренной детальюПартия одной геометрии

    Допуски и места замеров согласуем и записываем до начала работ: так у нас и у заказчика одна мерка годности, а способ гибки подбираем сразу под неё.

    Пример расчёта: овальность дуги на трубе 40 мм

    Исходные данные: номинал 40 мм, в одном сечении дуги замеры 40,6 мм и 39,2 мм. Овальность по ОСТ 36-42-81 (п. 4.5, формула 6) считают по крайним наружным диаметрам одного сечения.

    Овальность = 2 × (Dmax - Dmin) / (Dmax + Dmin) × 100%

    2 × (40,6 - 39,2) / (40,6 + 39,2) × 100% = 2,8 / 79,8 × 100% ≈ 3,5%

    Итог 3,5% сравниваем с согласованным допуском. В пределах - деталь проходит по овальности, остальные строки таблицы проверяем отдельно; больше - меняем настройки или, до запуска партии, способ гибки. Формула и предел 10% для труб до 219 мм приведены по ОСТ 36-42-81 для трубопроводных отводов; методику замера и допуск для конкретной детали задаёт чертёж.

    Сколько стоит гибка круглой трубы

    Цену считаем по чертежу или эскизу. Срок зависит от объёма и переналадки, а ещё от контроля и пробной детали.

    Размер трубы и марка

    Под них подбирают матрицу и ролики, от этого зависит время наладки.

    Радиус и угол

    Чем меньше радиус, тем дольше настройка и проверка.

    Требования к виду и замерам

    Видимая сторона и замеры при приёмке увеличивают в расчёте время контроля.

    Тираж и одинаковость

    Тираж меняет сумму, а одинаковая геометрия всей партии требует настройки и проверок.

    Наладка и контроль уже входят в цену, поэтому часть затрат убирается ещё в чертеже:

    • общий радиус для всех гибов;
    • удлинённые прямые концы под захват;
    • меньше перехватов трубы;
    • строгие требования к виду только для видимой части.

    Подойдут ли эти упрощения вашему узлу, решаем вместе до запуска: деталь должна по-прежнему собираться без подгонки.

    Другие расценки - на странице цены на гибку труб.

    Вопросы о гибке и приёмке

    Какой минимальный радиус возможен на круглой трубе?

    Зависит от металла и размеров трубы, а также от допустимой овальности. Малый радиус на тонкой стенке гнём с дорном или иной оснасткой, но сначала на одной пробной детали с замером овальности. Если стенка не держит форму, предлагаем радиус больше; подробнее - на странице о гибке тонкостенных труб.

    Отдельная оговорка для отводов трубопроводов под давлением до 10 МПа: ОСТ 36-42-81 (п. 2) разрешает им радиус меньше 2Dн только при горячей гибке, для трубы 40 мм это меньше 80 мм. Норма касается только таких отводов, а не обычных деталей вроде ограждений и рам.

    Можно заказать одну деталь?

    Да, но учтите минимальную сумму заказа из условий на этой странице: она разная для компаний и частных лиц.

    Повторную партию сделаете такой же?

    Да. Режим и оснастку берём прежние, принимаем по тем же критериям и сверяем с деталью из прошлой партии или с утверждённым образцом.

    Годится ли гнутая труба для отопления и кондиционирования?

    Годится, если на дуге нет смятия и складок, а овальность и монтажные размеры в допуске.

    Дадите результаты замеров?

    Да, по запросу записываем замеры в согласованных местах.

    Какие данные нужны для расчёта

    Достаточно схемы с размерами и местом установки, а чего не хватит, спросим при расчёте. Как отметить радиус, показано на странице о гибке труб.

    Наружный диаметр и стенка

    Под них подбираем оснастку и определяем, понадобится ли дорн.

    Металл

    Марка, если известна.

    Радиусы и углы

    Подпишите их на эскизе и укажите, задан радиус по оси трубы или по внутренней стороне дуги: это разные величины.

    Допуски

    Предел овальности и отклонения радиуса или угла, если они заданы.

    Прямые концы

    Длины прямых участков и базы для их замера.

    Лицевая сторона

    Какая сторона на виду и что на ней недопустимо.

    Тираж и гибы

    Число деталей и гибов, шаг между гибами и их плоскости. Вы задаёте геометрию детали, порядок операций выбирает технолог.

    Как заказать гибку круглой трубы

    Отправьте чертёж или эскиз с данными из списка выше. В ответ подберём технологию гибки, согласуем места замеров и сообщим стоимость.

    Вы присылаете данные

    Вы присылаете данные

    Уточняем допуски, предлагаем способ и цену.

    Договариваемся о приёмке

    Договариваемся о приёмке

    Фиксируем места замеров и решаем вопрос о пробной детали.

    Гнём и передаём

    Гнём и передаём

    Забираете сами или получаете с доставкой, в том числе через транспортную компанию. Упаковку видимых и нержавеющих деталей согласуем заранее.

    Доставка заказов по Москве и Московской области идёт машинами грузоподъёмностью от 1,5 до 20 т с кузовом от 3 до 13,6 м. Для длинной детали подскажем подходящую машину.

    Юридическим лицам выставляем счёт с НДС для безналичного расчёта. При самовывозе или получении на месте можно оплатить заказ наличными с чеком и сопроводительными документами.
