Тонкостенная труба «прощает» меньше, чем любой другой прокат: здесь важно удержать одновременно радиус, сечение и поверхность, не превратив аккуратный изгиб в сплющивание, морщины или трещину по линии растяжения. В МСК МЕТАЛЛ гибка тонкостенных труб строится как контролируемый технологический процесс: подбираем оснастку под отношение диаметра к толщине стенки, фиксируем критерии приёмки по чертежу и обеспечиваем повторяемость на партии.
Что такое гибка тонкостенных труб и зачем она нужна
Гибка тонкостенных труб — это формование труб с малой толщиной стенки, где критичны локальная устойчивость стенки, овальность сечения и качество поверхности после контакта с инструментом. На практике «тонкостенность» удобно оценивать по отношению D/t для круглых труб (диаметр к толщине стенки) и по отношению b/t для профильных труб (сторона к толщине стенки): чем больше это значение, тем выше риск потери формы при изгибе.
Преимущества тонкостенных труб в современных конструкциях
- Меньше масса при достаточной жёсткости — выгодно для лёгких металлоконструкций и каркасов.
- Чистая геометрия без лишних стыков — меньше сварки, меньше подгонки на монтаже.
- Внешний вид — плавные линии и минимальные следы обработки при правильной оснастке.
- Предсказуемая сборка — когда радиус и длины прямых участков выдержаны, конструкция «встаёт» без доработок.
Особенности гибки тонкостенных труб по сравнению с толстыми
У тонкой стенки быстрее наступает локальная потеря устойчивости: внутренняя сторона изгиба стремится к смятию (морщины), внешняя — к растяжению и утонению. Дополнительно появляется овальность: круг «уходит» в эллипс. Поэтому ключевое в тонкостенной гибке — внутренняя поддержка (дорн/оправка), правильная прижимная схема и контроль трения (смазка/покрытия), чтобы металл тек в заданной зоне, а не «проваливался».
Контрольные показатели, которые обычно фиксируют в ТЗ: овальность сечения, минимальная толщина в зоне растяжения, отсутствие морщин на внутреннем радиусе, повторяемость радиуса и угла.
Где востребована гибка тонкостенных труб
- каркасы мебели, ограждения, интерьерные конструкции, торговое оборудование;
- вентиляция, кондиционирование, лёгкие трубопроводы и обвязка оборудования;
- выставочные конструкции, рекламные и архитектурные элементы;
- машиностроение, транспорт, приборостроение и корпусные изделия.
Технологии гибки тонкостенных труб: современные решения
Задача тонкостенной гибки — сохранить форму сечения и поверхность при заданном радиусе. В зависимости от геометрии и требований применяются разные схемы формования, но общий принцип один: опора внутри + управление прижимом снаружи + стабильная траектория.

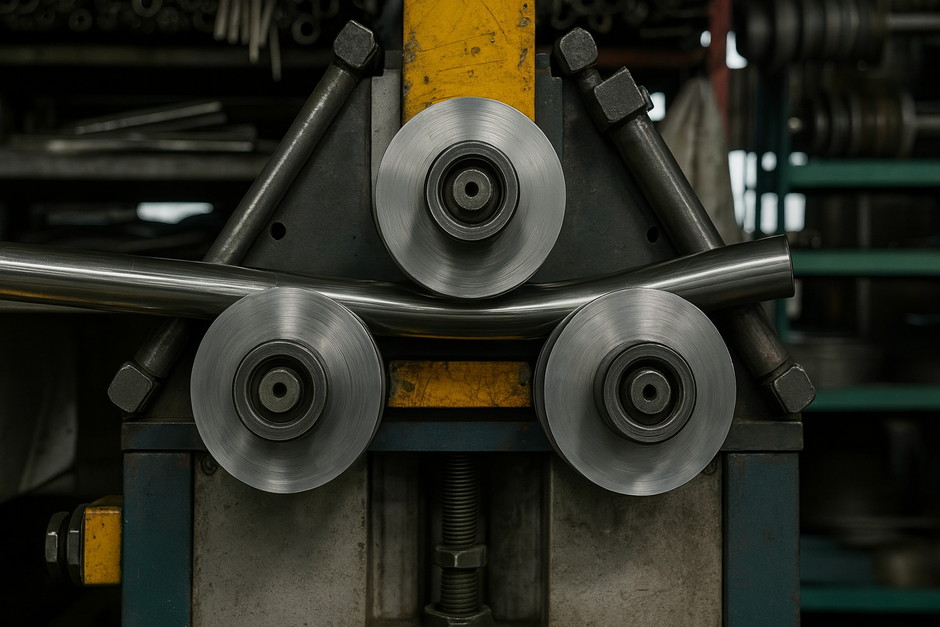

Дорновая гибка: защита от деформации и заломов
дорновая гибка использует внутреннюю опору (дорн) и «дочищающее» приспособление у линии изгиба, чтобы стенка не сминалась на внутреннем радиусе. Для сложных случаев применяется шарнирный дорн (сегменты), который повторяет кривизну и поддерживает трубу на всём участке деформации. Это основной способ получить малые радиусы и чистое сечение без морщин.
ЧПУ-гибка для сложных форм и серийного производства
ЧПУ-гибка труб важна там, где критична повторяемость: поворот трубы по оси, точные длины прямых участков, несколько радиусов в одной детали. Мы фиксируем программу, режимы и контрольные точки — это позволяет воспроизводить геометрию на партии и при повторных заказах без «ручных поправок».
Контроль геометрии: как обеспечить точный радиус и сечение
- контроль радиуса и угла по шаблонам/калибрам и контрольным размерам на чертеже;
- контроль сечения: калибры, измерение Dmax/Dmin (овальность), контроль в зоне изгиба;
- контроль утонения: замер минимальной толщины на внешней стороне изгиба;
- протоколирование результатов приёмки по заранее согласованным критериям.
Какие трубы можно гнуть: материалы, диаметр, толщина
Метод подбираем от геометрии и требований к поверхности. Для тонкостенной трубы одинаково важны материал и качество проката: одна и та же марка может «вести себя» по-разному при разных партиях и твёрдости.
Стальные, алюминиевые и медные тонкостенные трубы
- сталь — прочная, но более требовательна к смазке и подбору дорна при малых радиусах;
- алюминий — легче формуется, но чувствителен к рискам на поверхности и пружинению;
- медь — пластична, но легко «подхватывает» следы инструмента, поэтому важна защита поверхности.
Минимальные радиусы гибки: практические ориентиры
Минимальный радиус зависит от D/t, пластичности материала и выбранной технологии. На практике ориентируются на отношение R/D:
Ориентир: без внутренней поддержки чаще закладывают R ≥ (3–5)·D; при дорновой гибке и корректной оснастке возможны меньшие значения — R ≈ (1–2)·D. Финальный критерий всегда фиксируется в ТЗ после оценки рисков (овальность, морщины, следы).
Особенности гибки профильных и круглых тонкостенных труб
Круглая труба чаще «уходит» в овальность, профильная — в смятие стенки и «уход» углов. Поэтому для профиля критичны оправка по форме и правильная ориентация профиля относительно плоскости изгиба. Мы работаем как с круглой трубой, так и с профильной трубой, подбирая оснастку под сечение и требования к внешнему виду.
Преимущества заказа гибки тонкостенных труб на производстве
Тонкостенная труба становится надёжной не «сама по себе», а за счёт технологии. Производственная гибка важна тем, что снимает риски: критерии качества согласуются заранее, а не «по факту» на объекте.
Точность радиуса и повторяемость на партии
- изготовление по чертежу/шаблону с фиксацией контрольных размеров;
- протокол приёмки: радиус, угол, длины прямых участков, параметры сечения;
- для серий — сохранение программы, оснастки и карты контроля.
Снижение дефектов на изгибе
Риски тонкостенной гибки — овальность, морщины, утонение, следы инструмента. Их снимают оснастка и режим: дорн/оправка, прижим, смазка, скорость, а также контроль после пробной детали. Это дешевле, чем «лечить» проблему на монтаже заменой узла.
Экономия времени на сборке
Заводская гибка снижает количество соединений и подгонки. Когда радиус и прямые участки выдержаны, сборка идёт по проектной логике: без «подрезать/подварить/поджать» в полевых условиях.
Как заказать гибку тонкостенных труб в «МСК МЕТАЛЛ»
Что прислать для расчёта и запуска
Чтобы сократить переписку и сразу дать точный расчёт, достаточно исходных данных:
- наружный диаметр/сечение и толщина стенки;
- материал (марка/состояние) и требования к виду поверхности;
- радиус и/или угол гиба;
- длины прямых участков до и после гиба, привязки отверстий/торцов (если есть);
- количество (единичное/партия) и допуски приёмки.
Этапы работы — от согласования до партии
- оценка рисков по геометрии и выбор технологии/оснастки;
- пробная деталь (при необходимости) и согласование критериев приёмки;
- производство и контроль параметров: радиус, угол, сечение;
- упаковка и отгрузка с защитой поверхности;
- для серий — фиксация режима, оснастки и карты контроля.
Упаковка, защита поверхности, логистика
Для видимых элементов и чувствительных поверхностей используем разделители, защитные прокладки и фиксацию без перетяжки. Торцы закрываем заглушками, а детали с декоративной поверхностью при необходимости упаковываем в защитную плёнку. Это особенно важно при перевозке и перегрузках: сохранить геометрию недостаточно — нужно сохранить внешний вид.
Стоимость гибки тонкостенных труб
Что влияет на цену
- радиус и число изгибов, наличие поворота по оси;
- материал и требования к поверхности (следы инструмента/защита);
- диаметр/сечение и толщина стенки (значение D/t);
- требования к приёмке: контроль сечения, протоколирование;
- объём партии и необходимость пробной детали.
Повторяемость на серии
- на партии уменьшается доля переналадки за счёт закреплённых режимов;
- снижается риск «разбега» геометрии между деталями;
- упрощается приёмка: контрольные точки заранее известны.
Сроки и отгрузка
Срок зависит от сложности и объёма: простые детали запускаются быстрее, а на сложных контурах закладывается время на пробную деталь и фиксацию критериев приёмки. Отгружаем изделия в упаковке, подходящей под транспортировку и сохранность поверхности.
Почему «МСК МЕТАЛЛ» — надёжный подрядчик по гибке труб
Технология вместо «попробуем»
Мы не начинаем с гибки — мы начинаем с подбора оснастки и согласования критериев приёмки. Это снижает риск брака и ускоряет запуск партии.
Прозрачные критерии качества
Фиксируем в ТЗ и/или договоре, что именно контролируем: радиус, углы, длины прямых участков, параметры сечения и требования к поверхности. Так приёмка становится технической процедурой, а не спором «нравится/не нравится».
Серийность и повторные заказы
Для партийных изделий сохраняем программу, оснастку и карту контроля — это позволяет повторять заказ с той же геометрией и теми же допусками.
Если вам нужна гибка тонкостенных труб с прогнозируемым результатом, отправьте исходные параметры (диаметр/стенка/материал, радиус/угол, длины прямых участков, требования к поверхности и количество) — технологи «МСК МЕТАЛЛ» предложат оптимальную схему гибки и критерии приёмки под ваш проект.
