Радиусная гибка профильной трубы чаще всего срывается в трёх точках: профиль разворачивает или поджимает по граням, радиус уходит по длине дуги, а детали в партии перестают повторяться. На сборке это даёт щели, расхождение посадочных размеров и доработку уже на объекте. Мы снимаем эти риски на этапе технологии: подбираем схему гибки и оснастку под конкретное сечение, учитываем стенку и марку металла, закладываем поправку на пружинение и контролируем радиус и геометрию готовой детали.

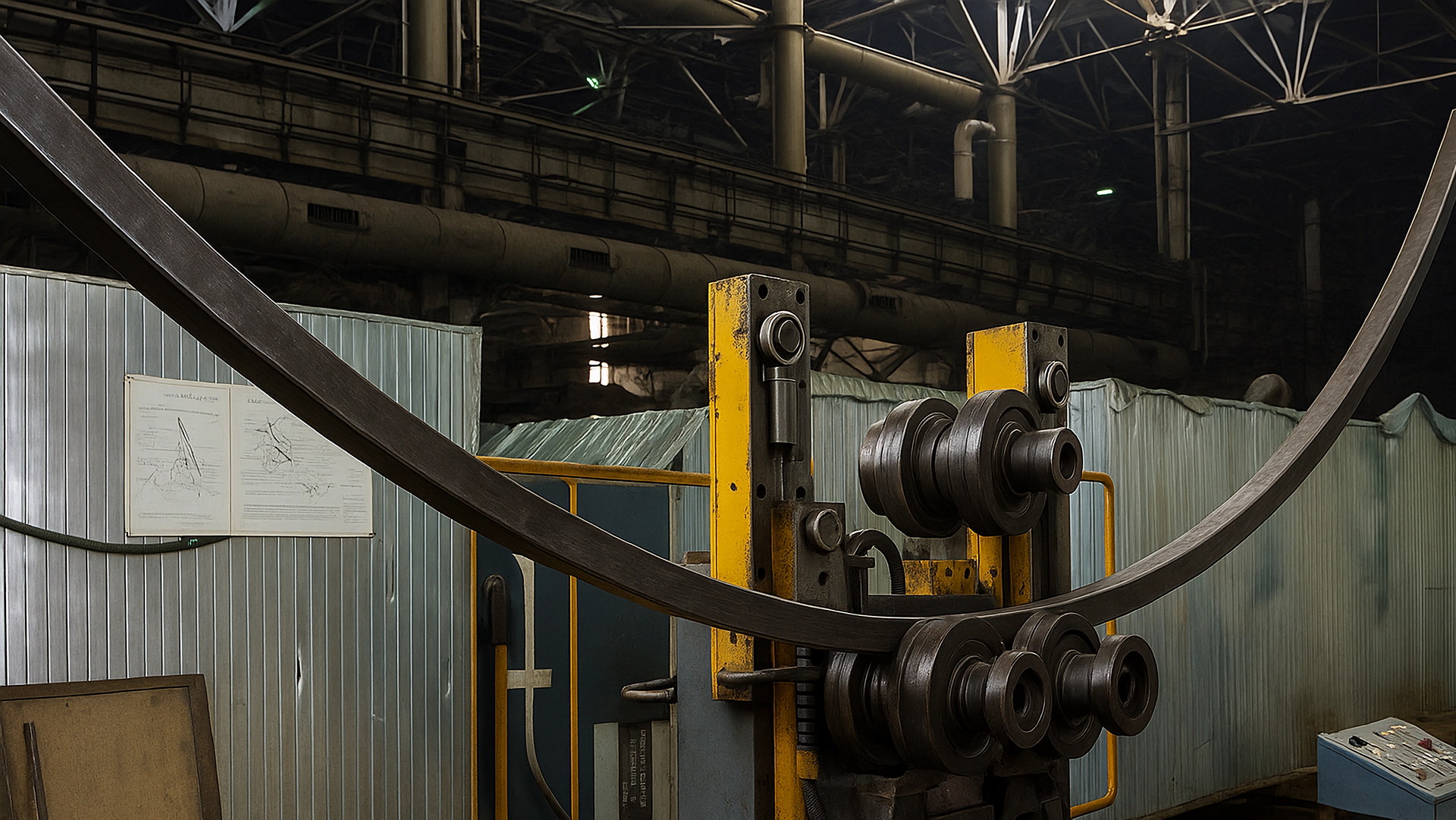

Гибка профиля по радиусу: когда нужна плавная дуга
Когда в проекте появляются арки, обводы и протяжённые криволинейные элементы, локального гиба с одним углом уже недостаточно. Нужна плавная дуга с заданным радиусом. Для таких задач применяют радиусную гибку труб и профилей, чтобы деталь предсказуемо входила в сборку.
В этой услуге важна управляемая геометрия: радиус, стабильность сечения, отсутствие смятия и одинаковость деталей в партии. Эти параметры особенно критичны, если дальше идут сварка, сборка в кондукторе или монтаж на объекте.
Что контролируют при радиусной гибке профиля
Гибка профильных труб по радиусу требовательнее круглой: на внутренней стороне дуги профиль может дать волну или смятие, на наружной — раскрыть грань или развернуться по сечению. Поэтому контроль строится по прикладным признакам:
- сохранение граней и углов без завала и разворота сечения;
- снижение риска смятия и гофры на внутреннем радиусе;
- стабильность ширины и высоты профиля по всей длине дуги.
Если эти параметры не удержать, на сборке появляются щели, расходятся диагонали, смещаются отверстия и посадочные размеры. Здесь решают оснастка, схема гибки и проверка геометрии на фактической детали.
Чем радиусная гибка отличается от локального гиба
При локальном гибе чаще получают угол или короткий участок деформации. При радиусной гибке усилие распределяется по длине дуги, а итоговую кривую проверяют по всему рабочему участку, включая промежуточные контрольные точки.
Поэтому для расчёта важны размер профиля, толщина стенки, марка металла, требуемый радиус и допуски. Без этих данных можно получить внешне похожую деталь, которая всё равно создаст проблемы на сборке.
Где особенно важны радиус и повторяемость
Радиусную гибку выбирают там, где дуга влияет на геометрию изделия и порядок сборки:
- каркасы, арки, фермы и рамные конструкции;
- козырьки, навесы, обводы и элементы фасадных систем;
- мебельные и интерьерные каркасы;
- рекламные и выставочные конструкции;
- серийные детали, которые должны совпадать по радиусу и посадке.
Если изделие собирается по шаблону или в кондукторе, стабильность дуги становится одним из ключевых требований к заготовке.
Что определяет результат при гибке профиля по радиусу
Технологию выбирают по реальным параметрам заказа: сечению профиля, толщине стенки, марке металла, требуемому радиусу и условиям последующей сборки. Именно эта связка определяет, получится ли сохранить форму сечения и удержать геометрию дуги.

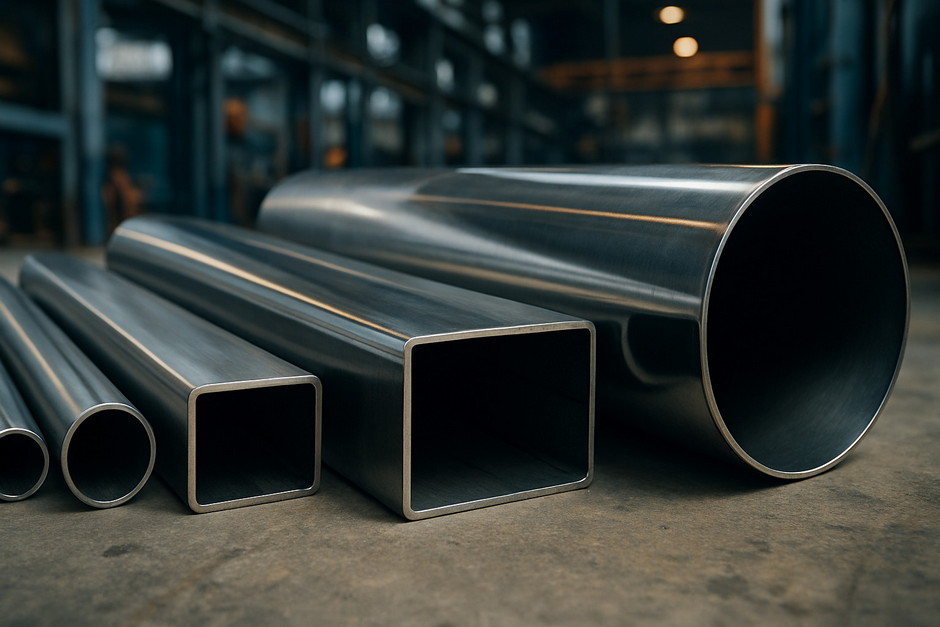

Какой профиль гнут по радиусу
Чаще всего по радиусу гнут квадратный и прямоугольный профиль. Квадратный профиль заметнее показывает перекос граней, прямоугольный сильнее реагирует на разворот сечения, особенно при малом радиусе и тонкой стенке.
- квадратный профиль — когда важна симметрия и ровная работа граней;
- прямоугольный — когда требуется жёсткость в заданной плоскости;
- специальные сечения — когда режим нужно подтверждать отдельной пробой.

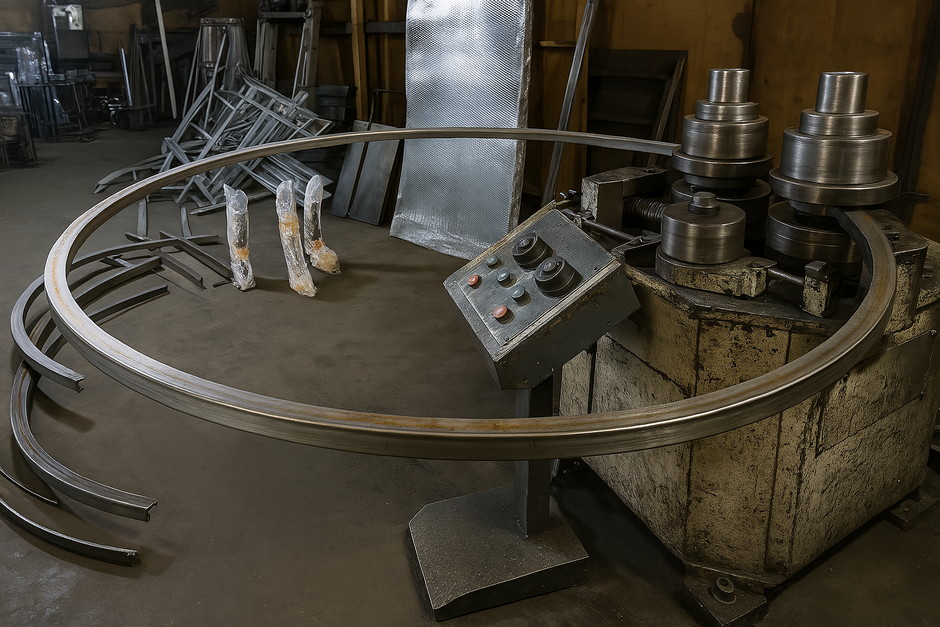

Как радиус влияет на грань, стенку и пружинение
Чем меньше радиус, тем выше нагрузка на внутреннюю стенку профиля и тем заметнее риск смятия, волны и ухода геометрии. Одновременно растёт роль пружинения: после снятия усилия металл частично возвращает форму, поэтому режим нужно закладывать с поправкой.
Минимально допустимый радиус определяют по сечению, стенке, материалу и требованиям к внешнему виду детали. Для точной оценки нужен чертёж, эскиз или образец дуги.

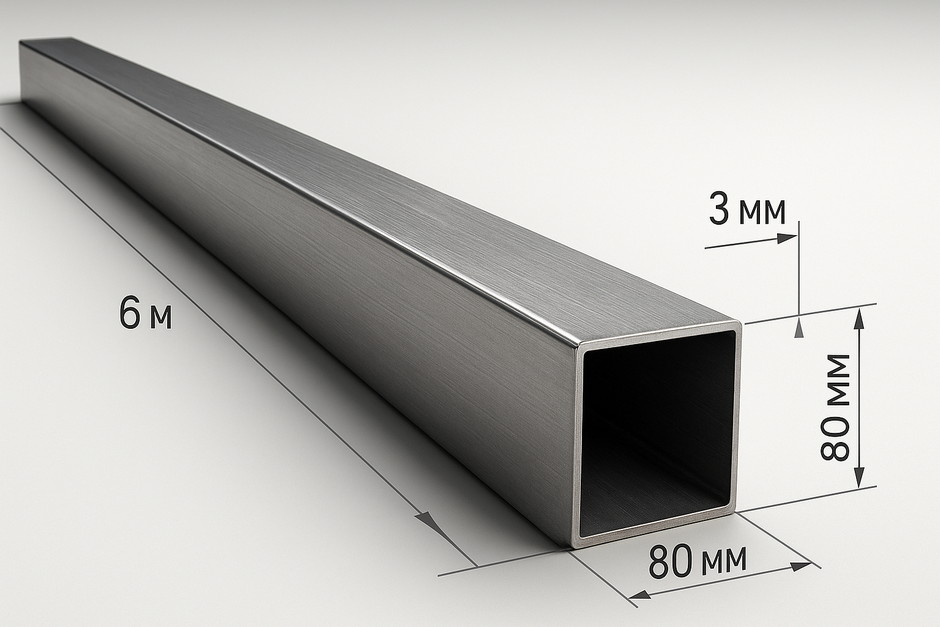

Что меняют стенка, металл и размер профиля
На качество дуги влияют параметры, которые нельзя игнорировать:
- толщина стенки — определяет стойкость к смятию и требованиям к поддержке сечения;
- марка металла — влияет на пластичность, пружинение и предел допустимой деформации;
- габарит профиля — задаёт усилие, схему прижима и требования к оснастке.
Для крупных профилей, тонких стенок и сложных требований к поверхности технологию выбирают особенно осторожно, чтобы не потерять геометрию ещё до сборки.
Производственная ситуация: один радиус, разная стенка
Если в проекте меняется только толщина стенки профиля, режим гибки тоже может потребовать пересмотра. Более тонкая стенка быстрее уходит в волну, жёсткий профиль сильнее пружинит, а детали в серии начинают расходиться по радиусу. Поэтому при запуске партии режим подтверждают на фактической заготовке, без переноса настроек с похожего заказа.
Радиус, геометрия и повторяемость партии
Для такой услуги важен контролируемый результат: радиус в заданной геометрии, сохранённое сечение и стабильность деталей в серии.
Точность радиуса в единичной детали и серии
Радиус удерживают через настройку оборудования, пробный гиб и контрольные замеры. Это особенно важно, если деталь должна попасть в кондуктор, совпасть с соседними элементами или повториться в партии без разбега по дуге.
Как снижают риск смятия и увода сечения
Смятие, гофра и разворот профиля чаще всего связаны с неподходящей схемой деформации или слабой поддержкой сечения. Снизить риск помогают корректная оснастка, управляемая подача и технологическая проверка до запуска серии.
Что сохраняют в рабочей детали
Цель гибки — получить геометрию, с которой удобно работать дальше: без критичных заломов, глубоких смятий и заметных уводов, способных повлиять на сборку, сварку или внешний вид изделия.
Квадратная труба по радиусу: что особенно важно
Квадратный профиль требователен к геометрии: отклонение видно по грани, по диагонали и по тому, как деталь садится в узел.
Как удерживают грань и положение сечения
При гибке квадратного профиля важно исключить завал грани и разворот детали на дуге. Для этого подбирают прижим, оснастку и схему подачи под конкретный размер трубы и требуемый радиус.
Почему стенка задаёт допустимый радиус
Тонкая стенка раньше проявляет волну и смятие на внутреннем радиусе. Чем жёстче требования к внешнему виду и посадке детали, тем важнее заранее согласовать достижимую геометрию по фактическому профилю.
Как оценивают радиус до запуска заказа
Радиус выбирают с учётом сечения, стенки, материала, длины дуги и требований к поверхности. Если проект чувствителен к геометрии, решение подтверждают пробной гибкой и замерами.
Оборудование для гибки профильной трубы по радиусу
Результат определяет связка оборудования, оснастки и режима под конкретную заготовку. Один и тот же профиль на разных радиусах может потребовать разных технологических решений.
Оборудование под разные радиусы
- 3-роликовые гибочные машины — для больших радиусов и протяжённых дуг.
- Дорновые трубогибы — когда нужна поддержка сечения.
- Гидравлические прессы и профильная оснастка — под отдельные технологические задачи.
Когда достаточно роликов, а когда нужна поддержка
- Роликовая схема удобна, когда нужен большой радиус и ровная дуга на длине.
- Поддержка сечения важна для тонких стенок, сложных профилей и требований к чистой геометрии.
ЧПУ и повторяемость деталей
ЧПУ-гибка труб особенно полезна в серии, когда нужно стабильно удерживать режим и повторять геометрию детали от первой штуки до последней.
Что указать для расчёта радиусной гибки
Чем точнее исходные данные, тем быстрее можно выбрать технологию, оценить риски по геометрии и посчитать стоимость без лишних уточнений.
| Данные для заявки | Зачем нужны | На что влияют |
|---|---|---|
| Размер профиля и толщина стенки | Показывают риск смятия, разворота и требования к поддержке сечения | Схема гибки, оснастка, трудоёмкость |
| Марка металла | Помогает оценить пластичность и пружинение | Режим, необходимость пробной гибки |
| Радиус, чертёж или шаблон дуги | Фиксируют требуемую геометрию детали | Достижимость формы, цена, срок |
| Количество деталей | Показывает, нужна ли настройка под серию | Стоимость единицы, общий срок партии |
| Требования к точности и внешнему виду | Определяют уровень контроля после гибки | Объём замеров, дополнительная проверка геометрии |
От чего зависит цена радиусной гибки
Стоимость считают по параметрам конкретного заказа. На неё влияют:
- сечение профиля и толщина стенки;
- марка металла и требуемый радиус;
- количество деталей и стабильность параметров в партии;
- требования к допускам, поверхности и последующей сборке.
Если вы присылаете чертёж, эскиз или точные размеры дуги, расчёт получается быстрее и точнее.
Почему эту задачу лучше отдавать в производство
МСК МЕТАЛЛ прорабатывает радиусную гибку как производственную операцию с учётом дальнейшей сборки детали:
- подбирает технологию под радиус, сечение и стенку профиля;
- проверяет геометрию и повторяемость в партии;
- помогает уточнить исходные данные, чтобы снизить риск доработок после запуска заказа.
Для расчёта радиусной гибки профильной трубы достаточно прислать чертёж, эскиз или основные размеры: сечение, стенку, радиус и количество. По этим данным можно оценить технологию, сроки и стоимость без лишних уточнений уже после запуска заказа.
