Гнутый швеллер выбирают там, где от профиля требуется жёсткость, стабильная геометрия и понятная посадка в сборке: рамы, опоры, силовые элементы, направляющие, узлы крепления. По сути это швеллер, полученный гибкой из листа — без проката, с возможностью точно задать высоту стенки, ширину полок и рабочие радиусы под задачу.
В МСК МЕТАЛЛ мы выполняем производство гнутого швеллера по чертежу и ТЗ: согласуем критичные размеры, выбираем технологичный радиус, учитываем пружинение металла и контролируем повторяемость в партии. Заказчик получает не «как получилось на прессе», а профиль, который собирается без подгонки.
Гнутый швеллер из листового металла: что важно в изделии
Ключевые параметры, которые определяют качество гнутого швеллера, — геометрия сечения (стенка/полки), радиусы в местах гиба, прямолинейность по длине и повторяемость угла. Если эти вещи не зафиксированы на старте, профиль может «поплыть» в сборке: появятся перекосы, нестыковки по отверстиям и лишняя доводка на объекте.
Возможности изготовления гнутого швеллера
Мы изготавливаем гнутый швеллер под заказ: подбираем материал и толщину листа, задаём высоту стенки и ширину полок, согласуем внутренние радиусы и допуски. При необходимости предусмотрим дополнительные операции (раскрой, отверстия, перфорация, подготовка к сварке/сборке) — но всегда фиксируем состав работ до запуска, чтобы результат был предсказуемым.
Где применяют гнутый швеллер
Профиль используют в строительных и производственных проектах: металлокаркасы, стеллажные системы, рамы оборудования, опорные элементы, усиления проёмов и узлов крепления. Гнутый швеллер удобен, когда важны точные размеры и повторяемость — особенно в партиях, где каждая деталь должна одинаково «садиться» в сборку.
Технологии и этапы производства гнутого швеллера
Чтобы профиль получился технологичным и «сел» в проект без ручной доводки, важно не только согнуть металл, но и правильно подготовить развертку, подобрать оснастку и контролировать геометрию после гибки.

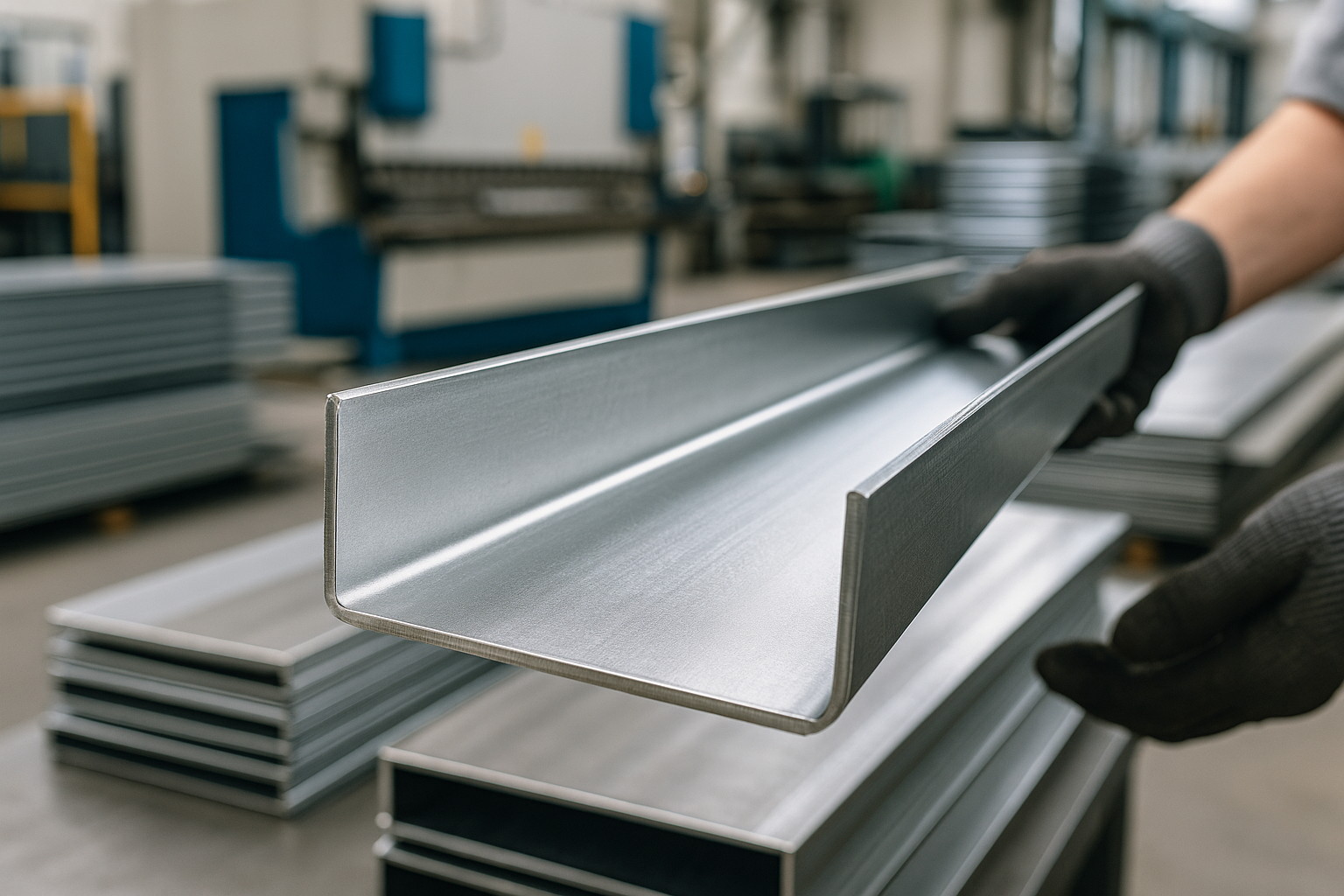

Изготовление швеллера из листового металла
Производство начинается с проверки исходных данных: сечение, длина, требования к допускам и поверхности. Далее рассчитываем развертку и припуск на гиб. В практической инженерной логике это выглядит так: припуск на гиб (длина дуги гиба) = (π/180) × A × (R + K×t), где A — угол, R — внутренний радиус, t — толщина листа, K — коэффициент положения нейтрального слоя. Значение K уточняем по материалу и оснастке, чтобы итоговая геометрия совпала с чертежом.
После этого выполняем гибку на листогибочном оборудовании с подбором матрицы и пуансона под радиус и толщину. Параллельно учитываем пружинение, чтобы угол и полки получились в допуске, а профиль не уводило по длине.
Оснастка, последовательность гибов и технологичность
В результате всегда выигрывает не «самый сложный гиб», а правильно выбранная технология. Мы заранее проверяем:
- реалистичность радиусов под выбранную толщину и материал;
- последовательность гибов, чтобы не было упоров и пересечений;
- удобство последующей сборки (базы, отверстия, посадочные зоны).
Такой подход особенно важен, когда требуется изготовление гнутого швеллера в серии: один раз настроили — и дальше держим повторяемость по партии.
Контроль геометрии и повторяемости
Контроль строим от критичных параметров: проверяем высоту стенки, ширину полок, угол, прямолинейность и совпадение контрольных размеров по чертежу. Для партий — дополнительно смотрим повторяемость: чтобы профиль «садился» одинаково от первой детали до последней. Если в заказе предусмотрены дополнительные операции (отверстия, перфорация, сварка закладных), контроль включаем и по этим элементам.
Варианты исполнения и индивидуальное изготовление
Гнутый швеллер почти всегда привязан к конструкции. Поэтому важны не общие слова, а конкретика: сечение, допуски, материал и критерии приёмки.
Гнутый швеллер по чертежам и размерам заказчика
Пришлите чертёж, эскиз или параметры сечения — и мы согласуем технологичность: радиусы, последовательность гибов, допуски, требования к поверхности. Если в проекте есть «узкие места» (малые радиусы, жёсткие допуски, сложные сборочные базы), лучше обсудить это до запуска — так вы экономите время на переделках и доводке.
Выбор материала и толщины листа
Работаем со сталью разных марок, нержавейкой, оцинкованным металлом и рядом цветных сплавов. Для каждого материала корректируем радиус и режимы, чтобы избежать трещин, заминов и заметных следов на поверхности.
Изготовление партии и мелкосерийное производство
Берём в работу и единичные детали, и партии. Для серийных заказов заранее фиксируем контрольные размеры и критерии приёмки, чтобы производство гнутого швеллера давало одинаковую геометрию по всей партии, а сборка шла без сюрпризов.
Стоимость и сроки производства гнутого швеллера
Цена зависит не от «названия профиля», а от параметров изготовления и требований к приёмке. Поэтому расчёт всегда делаем по исходным данным и фиксируем состав работ в коммерческом предложении.
Факторы ценообразования
- марка и толщина листового металла;
- сечение и длина профиля, требуемые радиусы и допуски;
- объём партии и повторяемость (единично или серия);
- дополнительные операции (раскрой, отверстия, перфорация, подготовка к сварке, защитная упаковка);
- условия и график отгрузки (самовывоз/доставка).
Как получить расчёт
Достаточно отправить чертёж/эскиз или параметры сечения и длину, указать материал, толщину, количество и требования к допускам. Мы рассчитаем стоимость изготовления и при необходимости предложим технологичные корректировки — без потери функциональности профиля.
Сроки и логистика
Срок зависит от объёма и сложности: наличия переналадок, дополнительных операций и требований к контролю. Доставку по Москве и области организуем, возможен самовывоз; при отправке в регионы подготовим упаковку под транспортировку.
Почему выбирают гнутый швеллер от производителя
Когда профиль — часть конструкции, важны проверяемые вещи: технологичность, фиксированные требования и ответственность за согласованный результат.
Прямая работа с производством и контроль параметров
Вы общаетесь с теми, кто будет изготавливать профиль: согласуем сечение и допуски, фиксируем критерии приёмки и контролируем геометрию. Это снижает риск «передачи смысла» через посредников и помогает быстрее запускать партии.
Техническое сопровождение заказа
Если в чертеже есть спорные места (малые радиусы, сложная последовательность, жёсткие допуски), обсудим это заранее и предложим технологичное решение. На практике это экономит больше времени и денег, чем попытка «дожать» профиль любой ценой.
Часто задаваемые вопросы заказчиков
Какие допуски вы держите по геометрии и углу?
Допуски зависят от толщины, длины профиля, радиусов и требований к приёмке. Правильный подход — зафиксировать критичные размеры и точки контроля до запуска. По партии согласуем, какие параметры проверяем на 100% и какие — по выборке, чтобы результат был стабильным и сопоставимым.
Останутся ли следы инструмента на поверхности?
Следы зависят от материала и требований к поверхности. Если профиль идёт «в видимую», заранее согласуем ограничения по следам, подбираем оснастку и режимы, при необходимости используем защитные решения. Для нержавейки и оцинковки это особенно важно — лучше проговорить требования до старта.
Можно ли промаркировать партию и разложить по позициям?
Да. По запросу делаем маркировку, комплектацию и раскладку по позициям, чтобы монтаж и сборка шли быстрее. Условия маркировки и формат упаковки фиксируем в коммерческом предложении.
Как упаковываете гнутый швеллер для перевозки?
Подбираем упаковку под логистику и риск повреждений: прокладки, стяжка, защита кромок и углов, при необходимости — жёсткая тара. Для отправки в регионы согласуем требования транспортной компании и готовим упаковку под погрузку/перевалку.
Что делать, если при сборке выявилось несовпадение?
В первую очередь сверяемся с согласованными параметрами и контрольными размерами. Если вопрос в исходных данных или изменениях чертежа — помогаем быстро разобраться и предложить корректировку. Если отклонение относительно согласованных требований подтверждается, согласуем решение: корректировка, переделка или изготовление замены — в зависимости от ситуации и сроков проекта.
Гнутый швеллер от МСК МЕТАЛЛ — это производство по чертежу с понятной логикой: согласовали параметры, сделали развертку, отработали технологию, проконтролировали геометрию и отгрузили профиль, который нормально встаёт в ваш проект. Пришлите исходные данные — и мы рассчитаем изготовление гнутого швеллера под вашу задачу.
