Гнутый профиль выигрывает там, где на объекте важны геометрия и повторяемость. Ошибка на несколько миллиметров по ширине полки или «поплывший» угол — и профиль уже не садится в узел, появляются подкладки, перерасход метизов, переделки на монтаже. Поэтому в МСК МЕТАЛЛ мы смотрим на профиль не как на «гнутый лист», а как на деталь конструкции: считаем, подбираем оснастку, закладываем допуски и выдаём изделие, которое собирается без подгонки.
Делаем гнутые профили под каркасы, перегородки, фасадные подсистемы, стеллажи, вентиляционные короба, лотки, кожухи и нестандартные элементы по чертежу. Формируем как типовые сечения (С, Z, П, Г), так и комбинированные профили с отбортовками, замками и технологическими вырезами.
Возможности и преимущества производства гнутых профилей
Ключевое преимущество гнутого профиля — вы получаете деталь точно под ваш узел, без «подгонки по месту». Мы умеем работать в режиме полного цикла: при необходимости совмещаем изготовление профиля с раскроем заготовок и подготовкой отверстий в рамках одной заявки (резка и гибка металла).
Технологии и оборудование под разные сечения

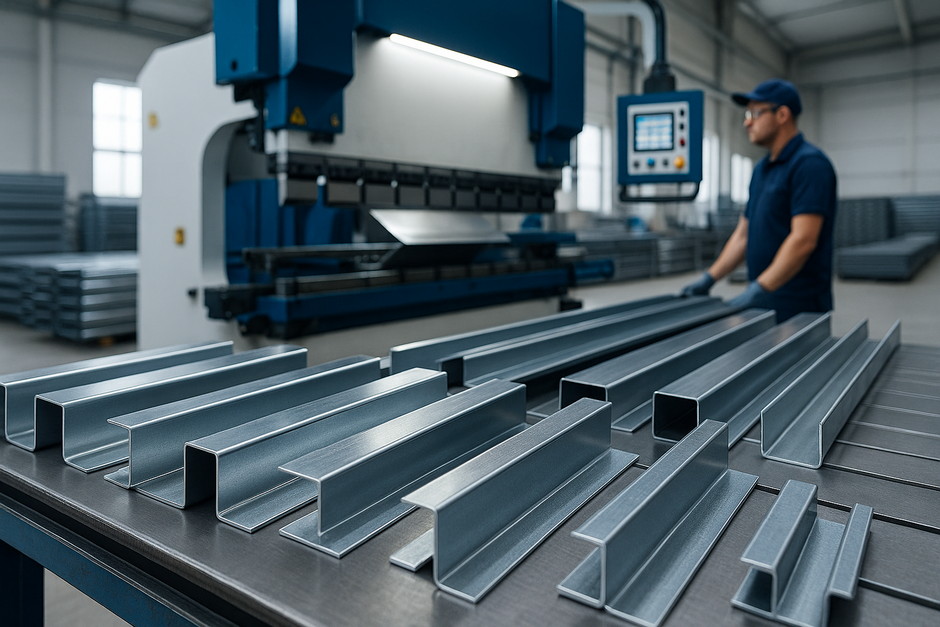

В работе используем листогибочные прессы с ЧПУ, профилегибочные решения и комплект оснастки под разные раскрытия матриц и радиусы пуансонов. Это позволяет стабильно держать форму на серии и быстро переналаживаться под новый профиль. Изготавливаем профили из листа и полосы: прямолинейные, многогранные, с несколькими линиями гиба, с отбортовками и замковыми кромками.
Если профиль предполагает перфорацию/вырезы — закладываем технологические припуски и порядок операций так, чтобы отверстия не «уехали» после гиба и не попали в зону растяжения.
Чем гнутый профиль отличается от горячекатаного — по делу
Гнутый профиль рационален, когда важны точные размеры и лёгкость: его делают из листового металла, и сечение можно «собрать» под задачу — ширина полок, высота стенки, дополнительные отбортовки, нестандартный угол. Это удобно для подсистем, каркасов, лотков, коробов, элементов ограждений и оборудования.
Горячекатаный профиль остаётся правильным выбором для тяжёлых несущих узлов и больших изгибающих нагрузок. Если есть сомнения — мы подскажем, где гнутый профиль оправдан, а где лучше заложить горячекатаный или усилить сечение ребром/отбортовкой.
Контроль качества: что считаем критичным по умолчанию
Мы заранее фиксируем базу измерений и критерии приёмки, чтобы на объект не приехала «красивая партия», которая не собирается.
- Поверхность: защитная плёнка/лицевая сторона, риски от оснастки — как допустимо и где недопустимо.
- Угол: удержание заданного угла с учётом пружинения на партии.
- Внутренний радиус: соответствие выбранной оснастке и требованиям узла.
- База: от какой кромки/плоскости ведём размеры (важно для монтажа и отверстий).
- Кромка/заусенец: снимаем заусенец, контролируем безопасность и посадку в сопряжениях.
Для простого и честного контроля на входе/выходе используем относительные отклонения: δb = |bфакт − bном| / bном × 100%, аналогично по высоте стенки δh. В ТЗ фиксируем конечные допуски под ваш узел.
Виды гнутых профилей и области применения
Гнутый профиль — это конструктор для инженера: меняя геометрию, можно управлять жёсткостью, удобством монтажа и расходом металла. Мы делаем как типовые сечения, так и индивидуальные профили под конкретные узлы.

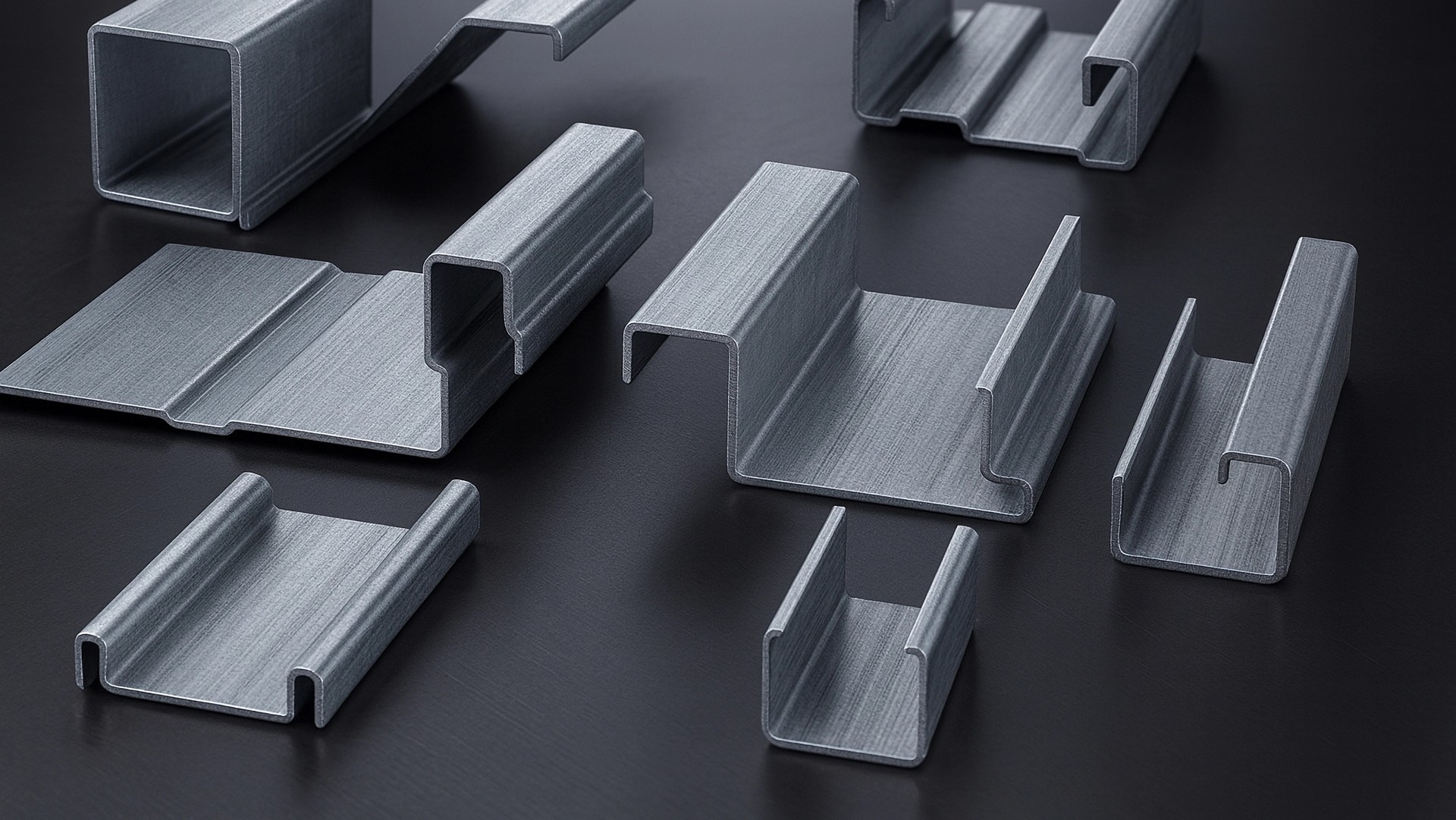

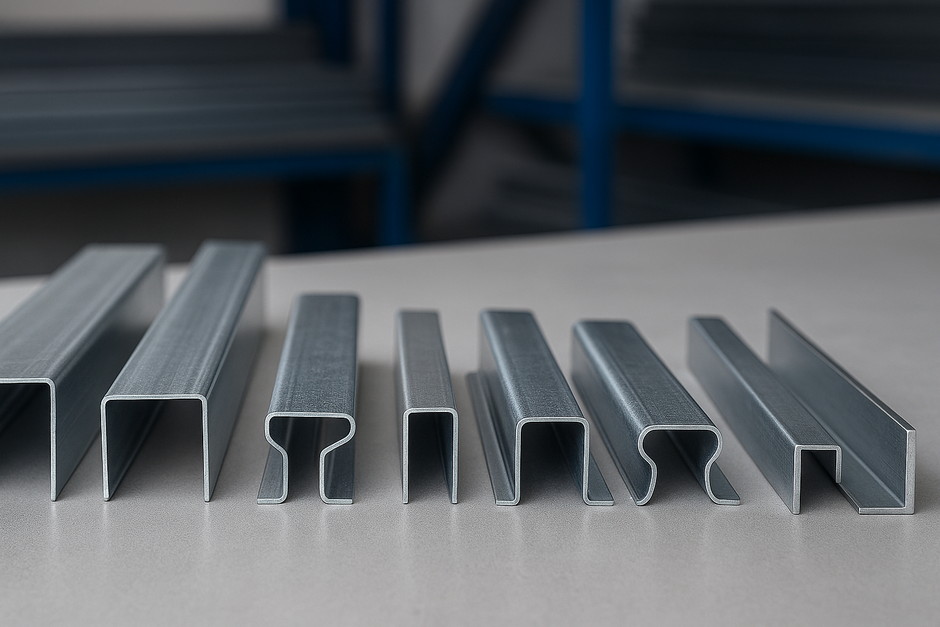

Типы профилей и дополнительные операции
Производим профили следующих конфигураций и их комбинации:
- С-, Z-, П-, Г-, Ω-образные, шляпные, коробчатые профили
- Лотки, швеллерные и угловые элементы из листа
- Профили с отбортовками и замками для жёсткости и безопасной кромки
- Перфорация, отверстия, вырезы, отбортовка отверстий (по ТЗ)
Где применяют гнутый профиль
Каркасы перегородок и облицовок, подсистемы фасадов, элементы кровельных и парапетных узлов, вентиляционные короба и лотки, стеллажи и складские системы, кожухи и корпуса оборудования, рекламные конструкции и дизайнерские изделия. Везде, где важны геометрия, лёгкость и повторяемость — гнутый профиль закрывает задачу рационально.
Зачем заказывать индивидуальный профиль
Индивидуальный профиль — это когда профиль «работает» на узел: нужная жёсткость отбортовкой, правильная полка под крепёж, корректная база под отверстия и сборку. На практике это снижает количество доборов и «ручных» операций на монтаже, а значит — экономит время и уменьшает риск переделок.
Изготовление гнутых профилей по чертежам и требованиям заказчика
Работа начинается с входных данных. Если у вас есть КД — отлично. Если есть эскиз и понимание узла — тоже достаточно: мы поможем довести документ до производственного формата и заранее обсудим критичные места.
Что прислать для точного расчёта
Чтобы расчёт был быстрым и без «сюрпризов» по цене и срокам, обычно достаточно пяти пунктов: эскиз/чертёж (или файл), толщина, материал/марка, покрытие/лицевая сторона (если важно), база измерений (от какой кромки/плоскости контролируем размеры и отверстия).
Материалы: сталь, оцинковка, нержавейка, алюминий
Работаем с конструкционной сталью, оцинкованным и нержавеющим листом, алюминием. Для наружных узлов и влажных зон чаще выбирают оцинковку или нержавейку; для лёгких конструкций и оборудования — алюминий. Если внешний вид критичен, заранее согласуем защиту поверхности и допустимые следы оснастки.
Единично, мелкая серия, поток
Делаем единичные детали и опытные образцы, а также серийные партии. Для серии фиксируем параметры, инструмент и контрольные точки — это позволяет держать повторяемость от первой детали до последней. При необходимости согласуем «пилот» — 1–2 образца для примерки в узле до запуска партии.
Стоимость изготовления и условия заказа
Цена гнутого профиля складывается из металла, количества и сложности гибов, времени наладки и дополнительных операций. Мы не «раздуваем» смету — показываем, что именно влияет на стоимость, и где можно упростить без потери результата.
Что влияет на стоимость
- Толщина и тип материала, требования к поверхности
- Сечение: число гибов, отбортовки, замки, радиусы
- Длина изделий и объём партии (наладка «растворяется» на серии)
- Допоперации: перфорация, отверстия, маркировка, окраска, упаковка
- Срочность и требования к логистике
Сроки и доставка
В типовых задачах сроки обычно укладываются в несколько рабочих дней, но окончательно зависят от сечения и объёма партии. Доставку организуем по Москве и области: собственным транспортом или через надёжные транспортные компании. Для партий используем жёсткую упаковку и маркировку, чтобы профиль приехал без «потёртостей» и пересортицы.
Гарантии и сопровождение
Сопровождаем заказ инженерно: проверяем технологичность, согласуем критерии приёмки и контрольные размеры. По запросу выдаём паспорта/сертификаты на материал, а также протоколы измерений по согласованным параметрам.
Часто задаваемые вопросы
Какие допуски по геометрии можно держать на партии?
Зависит от сечения, толщины и длины, а также от требований к базе измерений. Мы фиксируем допуски в ТЗ и контролируем критичные размеры на партии по согласованной схеме приёмки.
Можно ли согласовать внешний вид как критерий приёмки?
Да. Если важны следы оснастки, риск микроцарапин или качество лицевой поверхности — это нужно проговорить заранее. Мы подбираем оснастку и защиту поверхности (плёнка, прокладки), а в ТЗ фиксируем допустимый уровень следов/рисок.
Делаете отверстия и перфорацию вместе с профилем?
Да, по согласованию. Важно корректно задать базу и учесть, как отверстия поведут себя после гиба. Мы предложим порядок операций, чтобы координаты и посадка крепежа сохранились.
Если вам нужен гнутый профиль, который встаёт в узел без подгонки, присылайте чертёж или эскиз. Скажете, что для вас критично (геометрия, внешний вид, кромка, база, покрытие) — и мы под это построим технологию, контроль и поставку.
